TRX QRP CW Kiwi

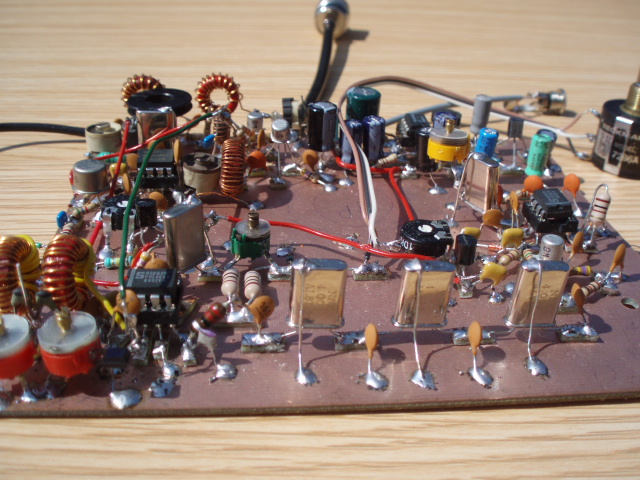

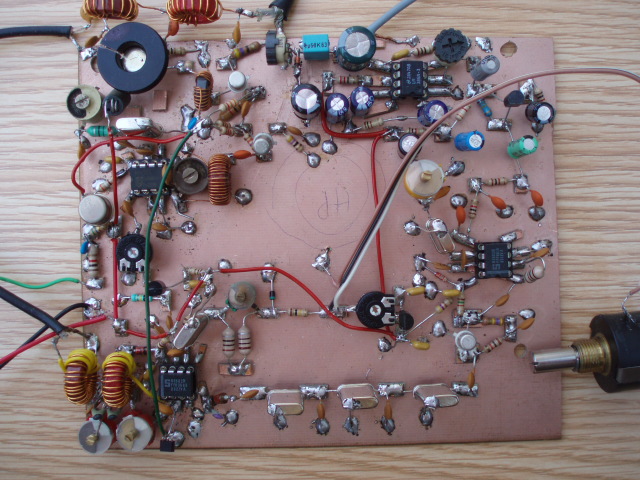

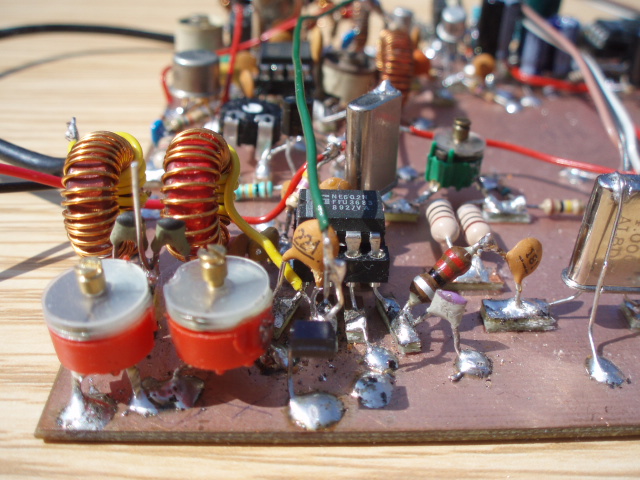

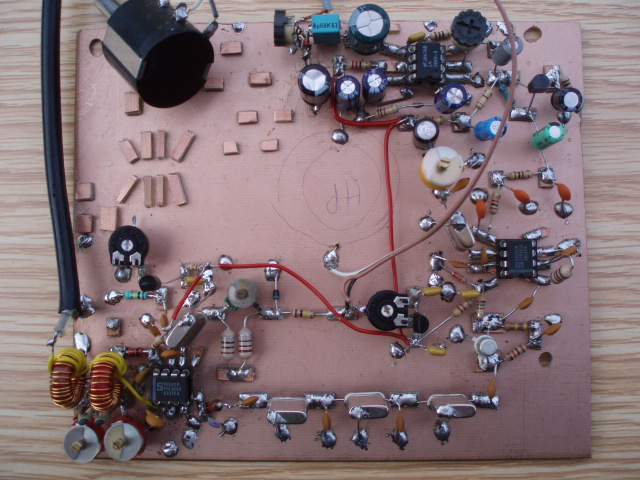

En cours de fabrication, le dernier né de chez l'ami Luc, le " Kiwi " ; construction sans circuit imprimé, avec la méthode " Manhattan ", ici le rx est terminé. Comme petite modification j'ai rajouté avant le LM386 un BC548, comme préamplificateur, car je trouve que sans cet artifice la bf est trop faible ( il est vrai l'om est un peu dur de la feuille hi ! ).
Mes premiers essais à l'écoute : rx peu bruyant et sensible, le fitre à quartz est très efficace - comparé au IC703 qui n'en est pas équipé, c'est génial !
Bon ces prochains jours j'attaque la partie tx ...

http://lpistor.chez-alice.fr/



Le Kiwi est maintenant presque fini, il manque l'AGC et le keyer électronique, mais la platine est parfaitement fonctionnelle en RX et TX. J'ai déjà réalisé quelques qso's, avec des signaux variants de 549 à 579 ( en DL, G et I ), le TX sort 2w avec une note cw excellente.
Bon, yapuka faire la mise en boîte ... cela prendra un peu de temps, avec le retour des beaux jours je suis souvent dans le jardin et moins occupé à bricoler dans le shack.




Profitant du mauvais wx de ce mois de mai, j'ai bien avancé et voilà le Kiwi dans sa boîte ; il manque encore le keyer électronique, je vais faire une petite platine qui rentrera sans problème dans la boîte.

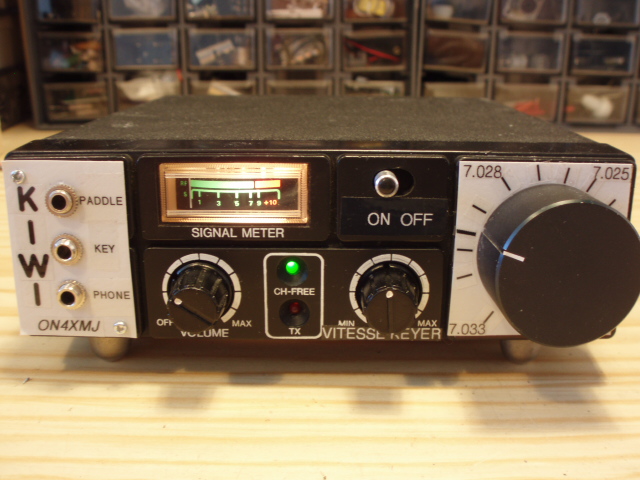

Le Kiwi terminé, dans son coffret ( ancien tx cb ) ; je l'ai " bridé " et il ne couvre plus que de 7.020 à 7.033, pour avoir une précision suffisante sur le cadran gradué, et de plus pour moi ce n'est pas nécessaire de couvrir tout le 40 mètres, 99% de mes qso's sont réalisés autour du 7.030.
