TNT Belge

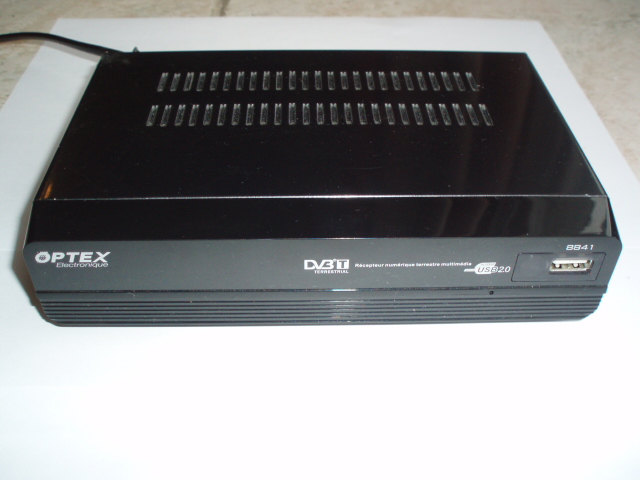

Depuis le printemps 2010, la RTBF a cessé ses émissions TV en analogique ; place à la TNT ! Probléme au QRA, la télévision est assez récente mais ne posséde pas de tuner TNT intégré, la solution toute simple était donc d'acheter un petit décodeur TNT terrestre pour pouvoir à nouveau regarder ses émissions favorites. Peu couteux ( 30 euros ), j'ai acheté un modéle avec une prise USB, pour connecter un disque dur ou un stick USB et enregistrer les programmes en cas d'absence.

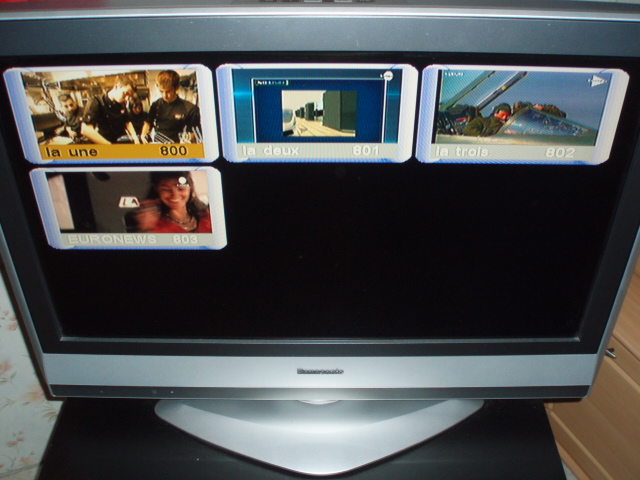

Les images sont B5, qualité d'enfer et réception des quatres chaînes diffusées depuis l'émetteur de Profondeville ( Namur ) - la Une, la Deux, la Trois et Euronews.
N'étant pas trés loin de l'émetteur, une petite antenne Yagi à 5 éléments me donne entière satisfaction ; le calcul est simple et est transposable pour la réception d'autres émetteurs sur des fréquences différentes.
Ici pour Profondeville, c'est le canal 56 qui est utilisé, la fréquence de 752 mhz ;
- le réflecteur : 150/freq soit 150/752 = 19,9 cmts
- le dipole : 143/freq soit 143/752 = 19 cmts
- direct 1 : 135/freq soit 135/752 = 17,9 cmts
- direct 2 : 134/freq soit 134/752 = 17,8 cmts
- direct 3 : 132,5/freq soit 132,5/freq = 17,6 cmts
Espacement entre les éléments : 0,2 de la longueur d'onde soit 300/752 = 39,8 cmts de longueur d'onde,
et 0,2 X 39,8 = 7,96 cmts ( pour arrondir : 8 cmts ).

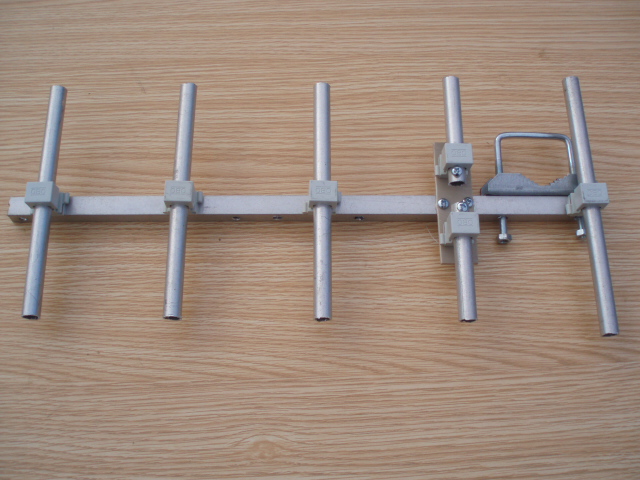

La réalisation est très simple, le boom est un profilé en alu, les éléments des tubes en alu aussi et des attaches pour tubes électriques pour fixer les éléments sur le boom ; le coax est directement connecté au dipole, masse d'un coté et âme de l'autre ; attention il n'est pas nécessaire d'employer des tubes d'un diamétre aussi gros, en fait ici c'est de la récup, j'ai pris ce que j'ai trouvé dans le grenier ...
