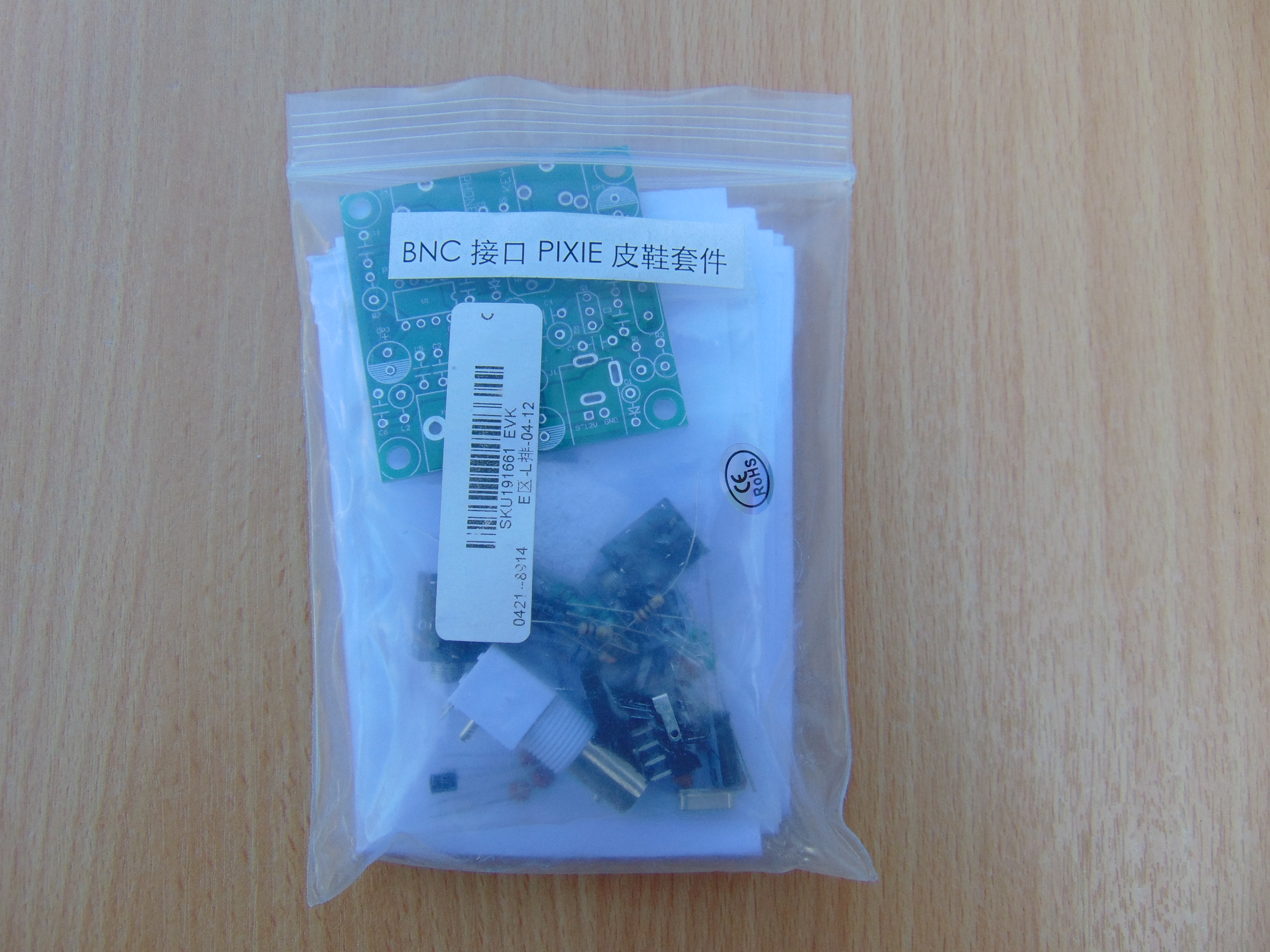

Pixie kit Chinois Très connu et peu onéreux, j'ai monté et testé ce kit chinois " Pixie 40 mtrs cw ".

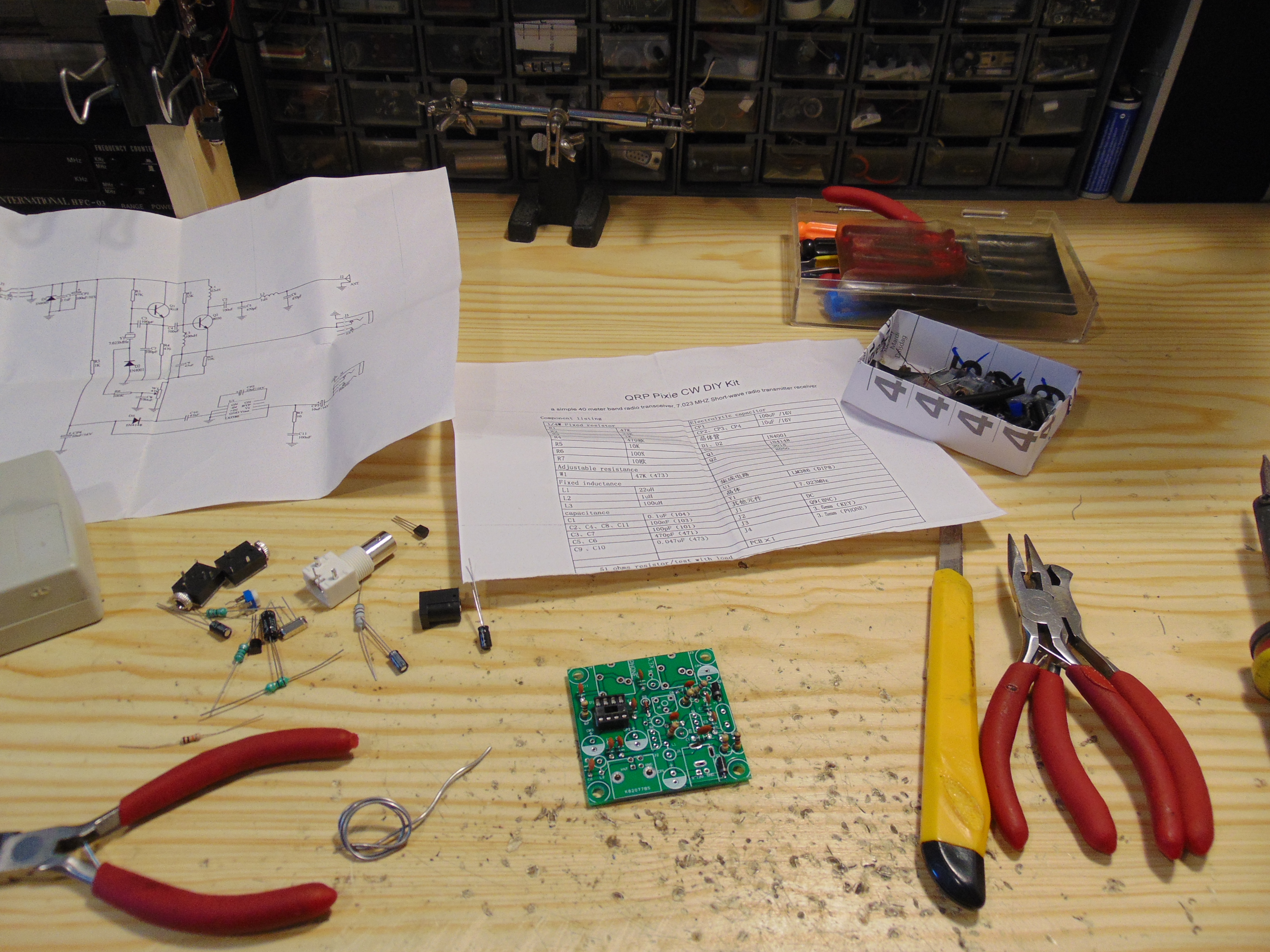

La platine en cours d'assemblage ; un minimum d'expérience est nécessaire pour souder ; il y a aussi des fautes dans la liste et l'implantation des composants.

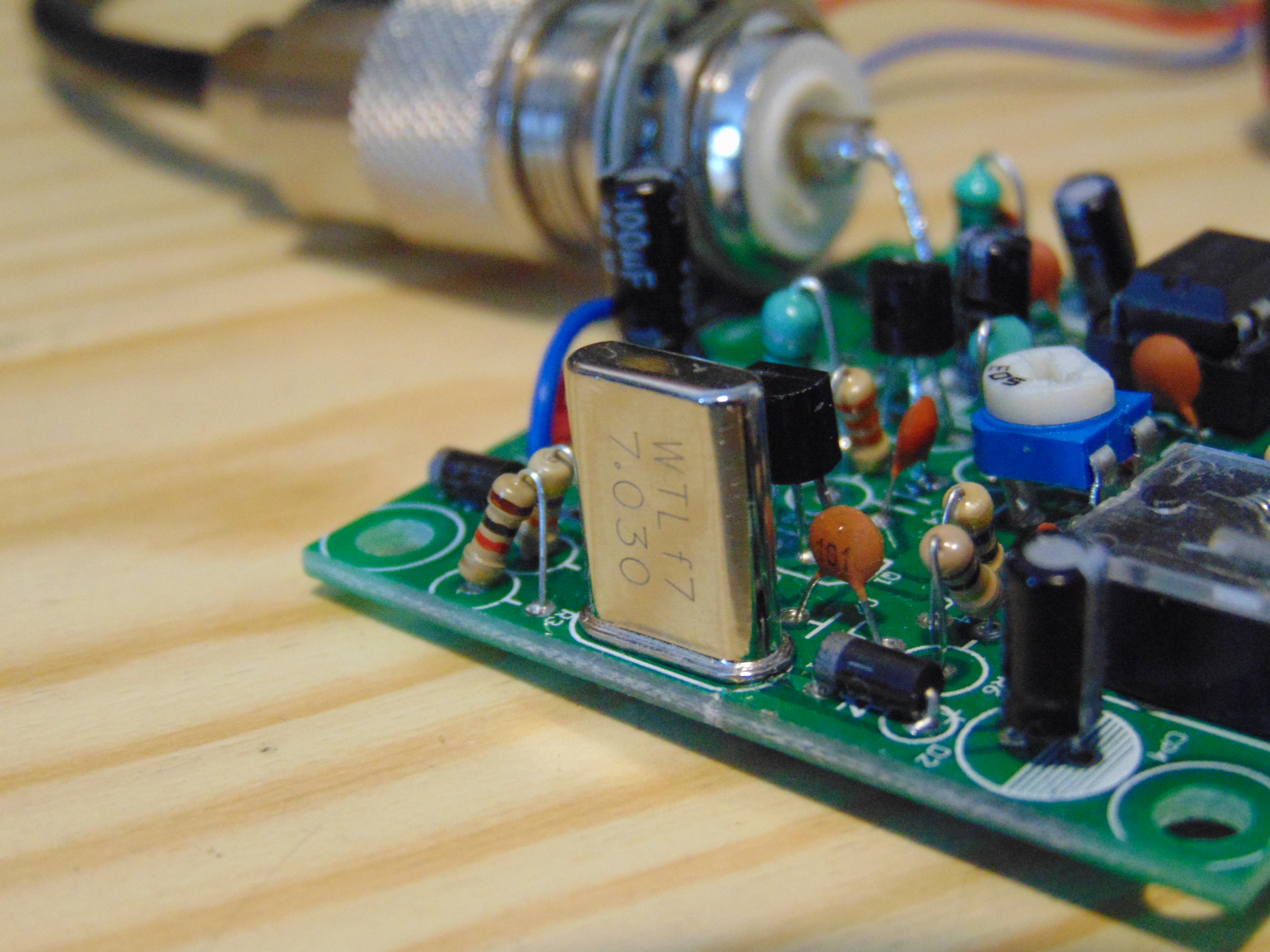

Le quartz fourni ne correspond pas à la fréquence qrp cw en europe ; le changer par un 7.030 dispo par exemple sur https://www.hamshop.cz/
J'ai rajouté un buzzer pour s'entendre manipuler ( schéma en fin d'article ).

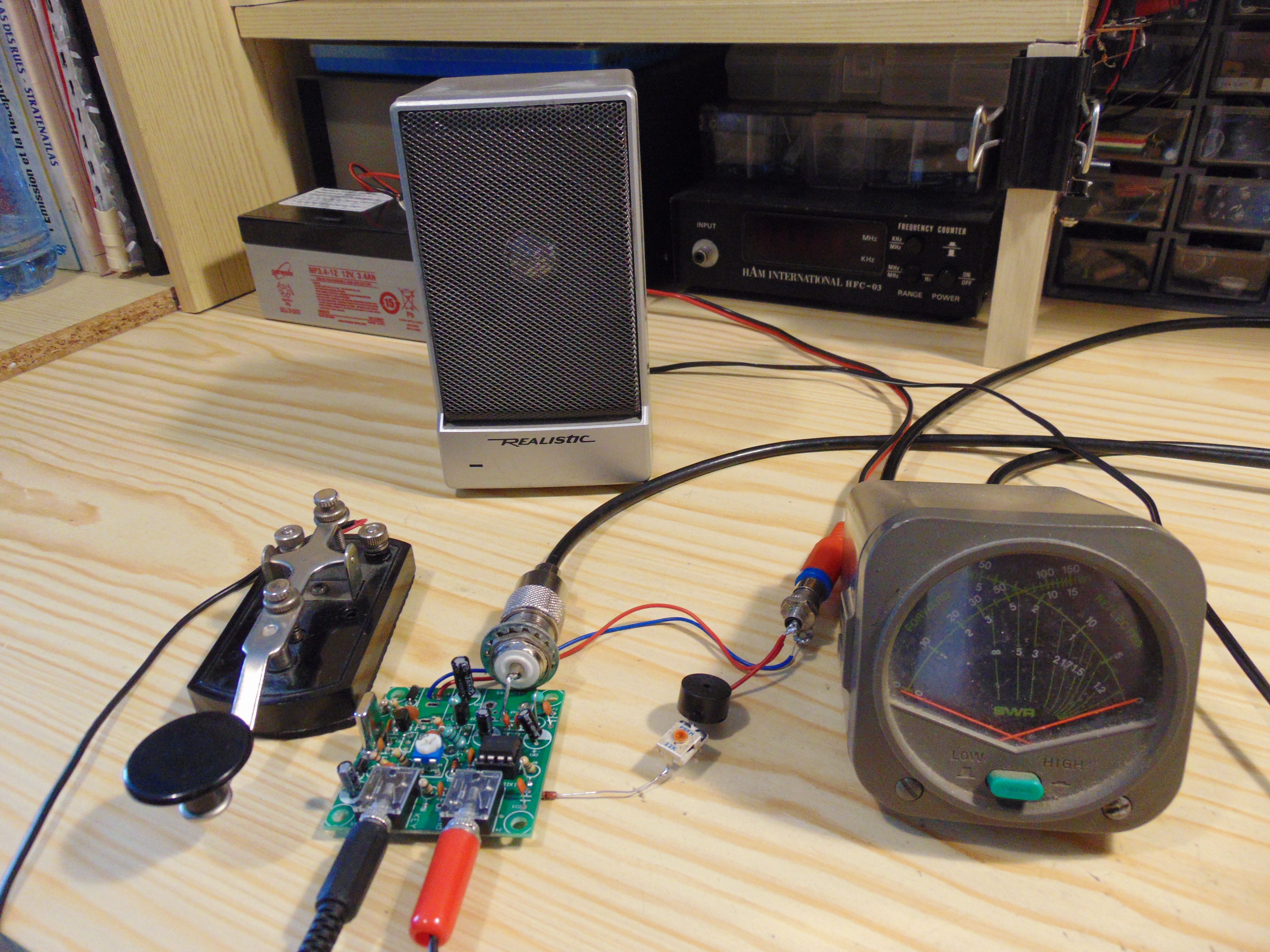

Le kit terminé : la puissance hf est de +/- 300 mw, la note cw très claire et ne piaule pas. En rx, j'ai mis un HP amplifié à la place d'un casque, malgré cela sur station faible, la bf ( pour moi ) n'est pas suffisante.

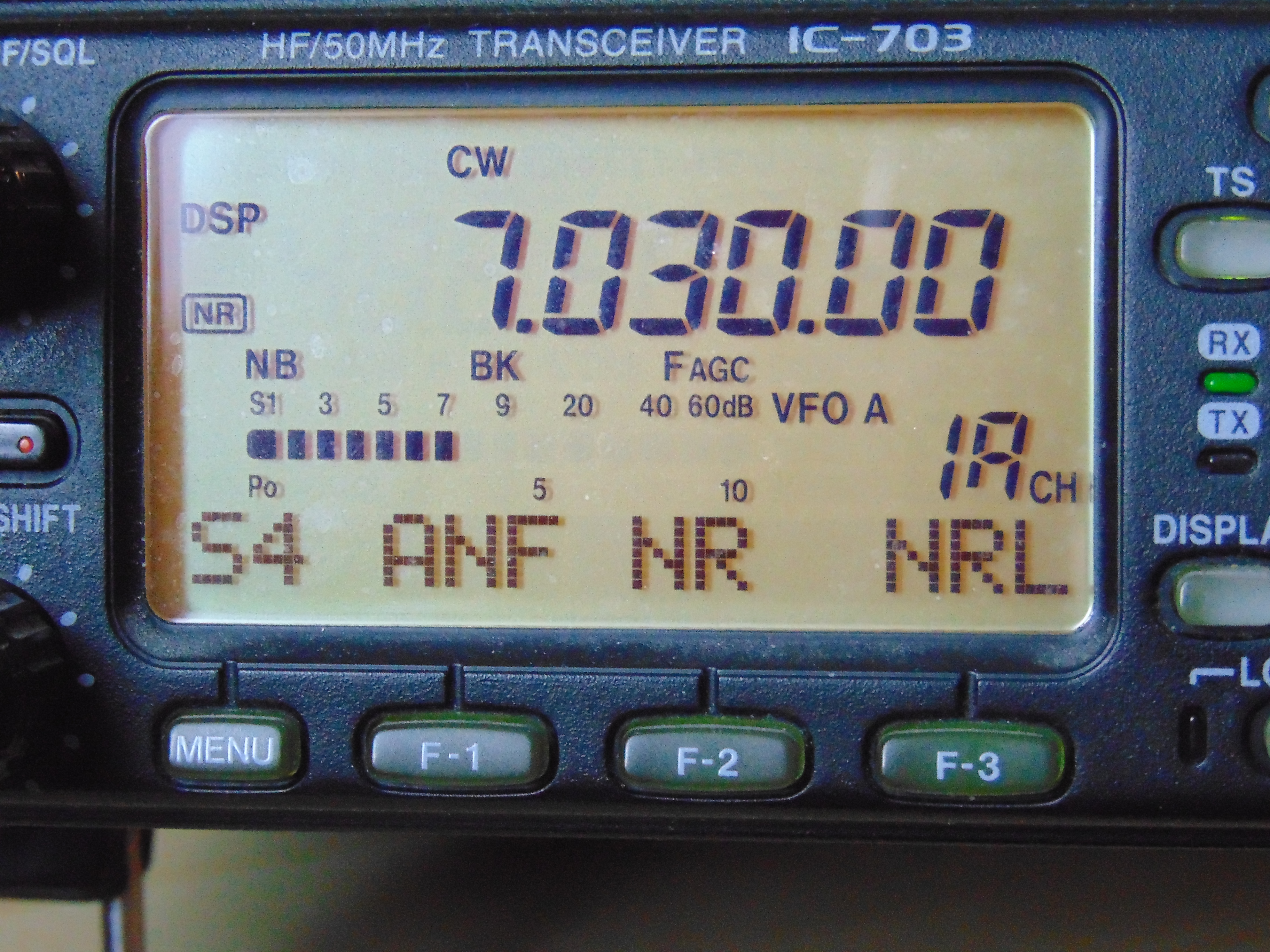

Pas beaucoup de résultats - même avec le réseau " reversebeacon " - avec ce mini trx ; certainement en cause le niveau de qrm sur 40 mtrs ( exemple au qra avec un 703 et LW de 21 mtrs ) . En condition normale de propagation on est S9 avec 100w, S7 avec 5w, et S5 avec 250mw, donc noyé dans ce qrm. Je pense que ce montage est à réserver aux bandes hautes, plus calme ( à partir du 30 mtrs ).

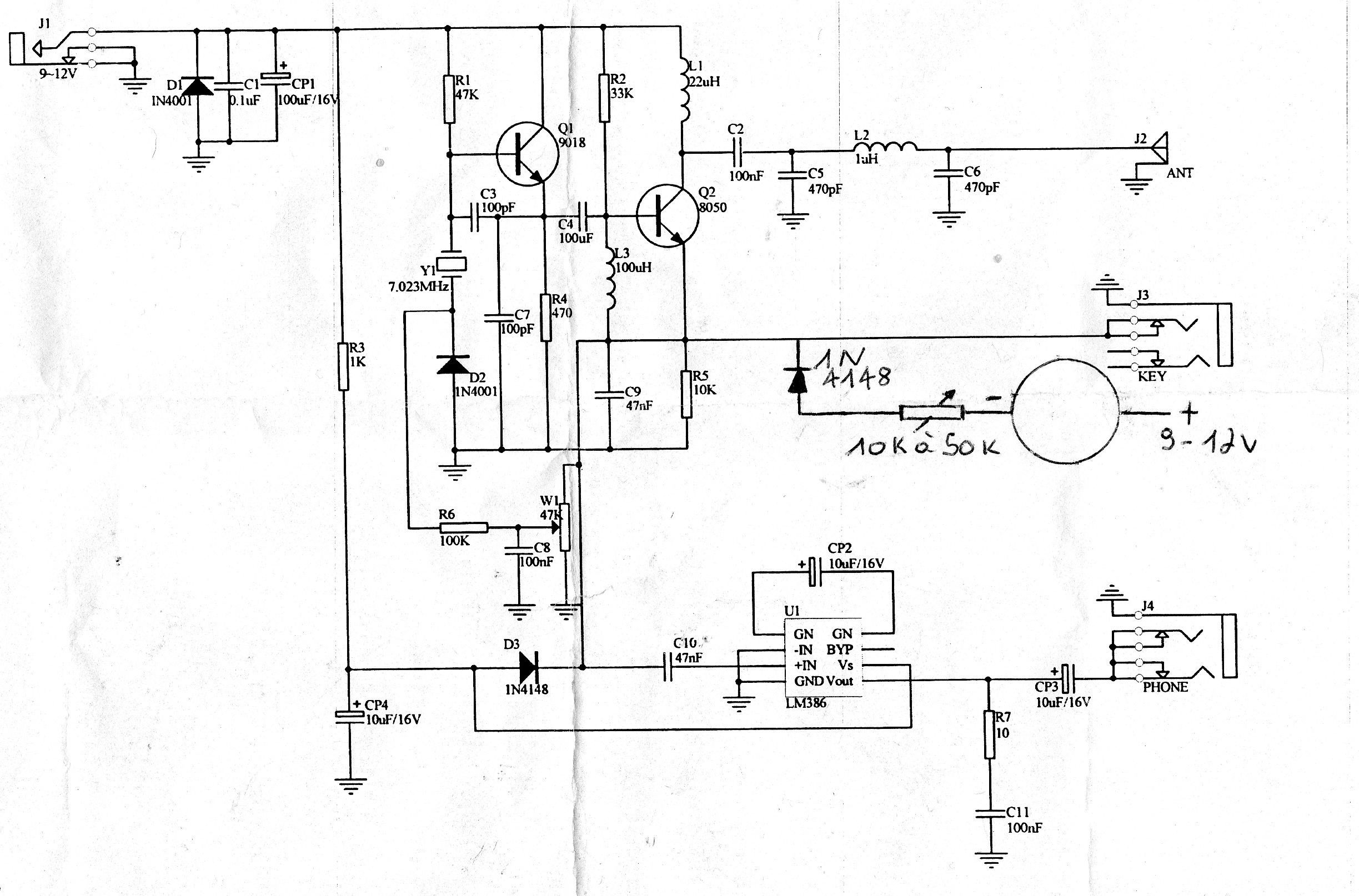

Le schéma avec l'endroit où placer le buzzer. ( schéma en taille réel et à l'endroit ici )
