 Mini TX 2 mtr

Trouvé sur le site de F6HCC, Jean, le " microwatt ", mini émetteur 2 mtrs FM, à fortement attiré mon attention et m'a donné envie de le réaliser.
L'intérêt de ce montage est de transmettre, au niveau d'un qra, le signal par exemple venant d'un récepteur hf et ce sur la bande 2 mtrs, de manière à pouvoir " veiller " vos fréquences favorites, partout dans la maison.

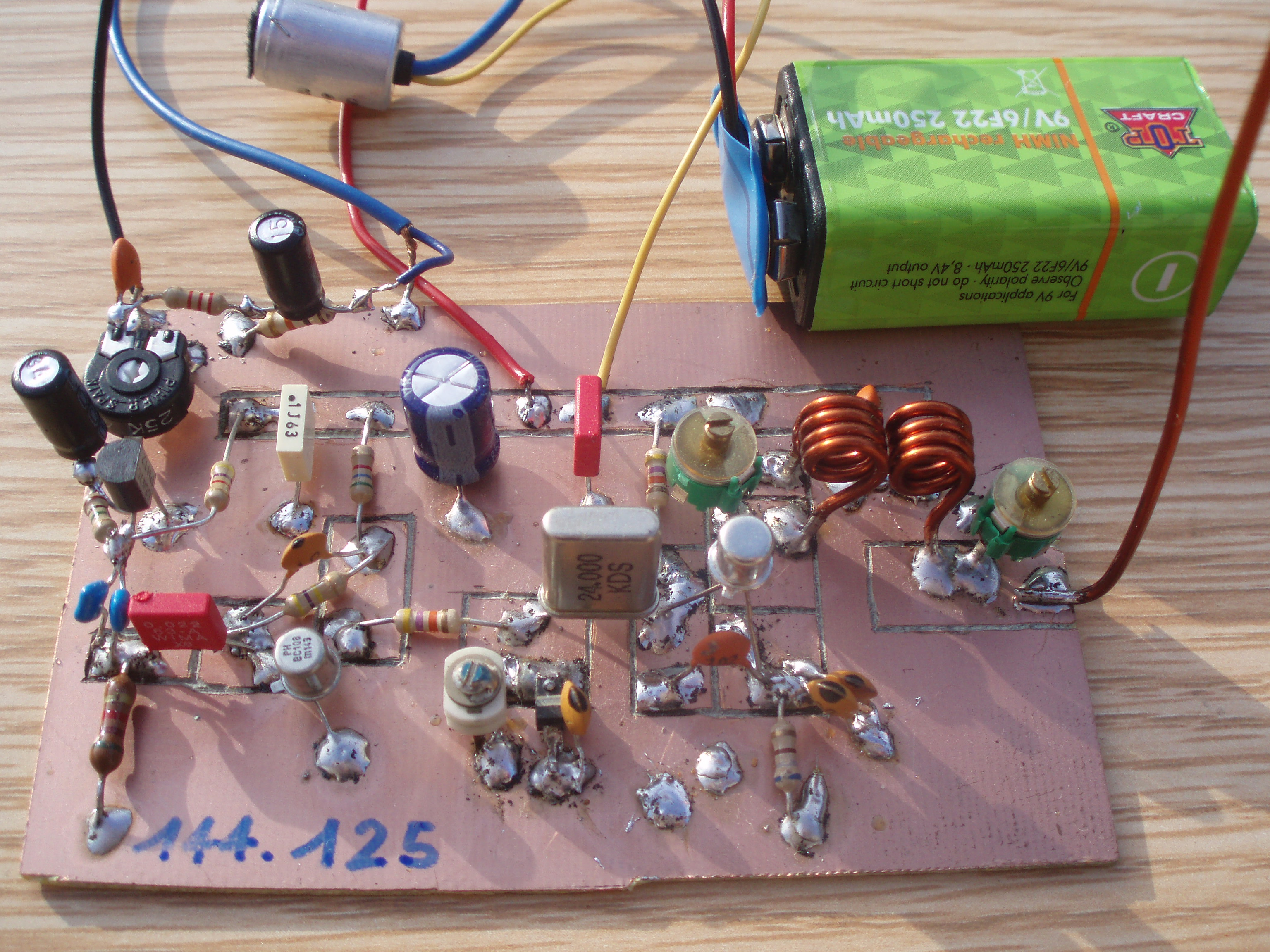

Sans surprise, le montage fonctionne à la dernière soudure ( j'ai mis un quartz de 24 mhz ) ; dans toute la maison j'ai un signal ( sur 144.125 ) fort à très fort, sur la terrasse et au fond du jardin le signal est moyen à faible, parfait donc !

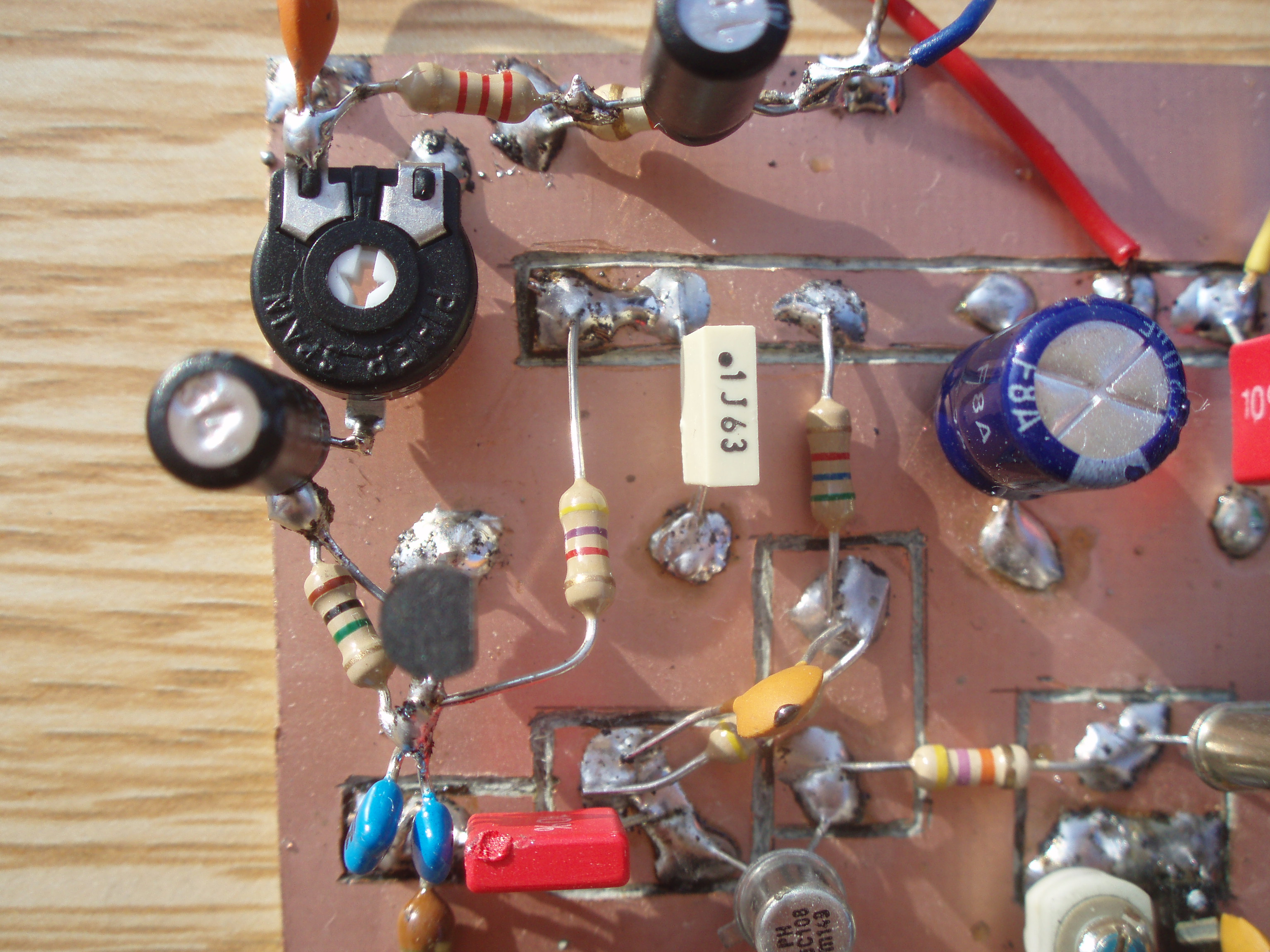

Voulant  " veiller " plusieurs fréquences de plusieurs TRX, j'ai rajouté un micro avec préampli, de manière à se passer de raccordement aux différents appareils, le petit émetteur est alors complètement autonome, il suffit de le placer à proximité du récepteur.

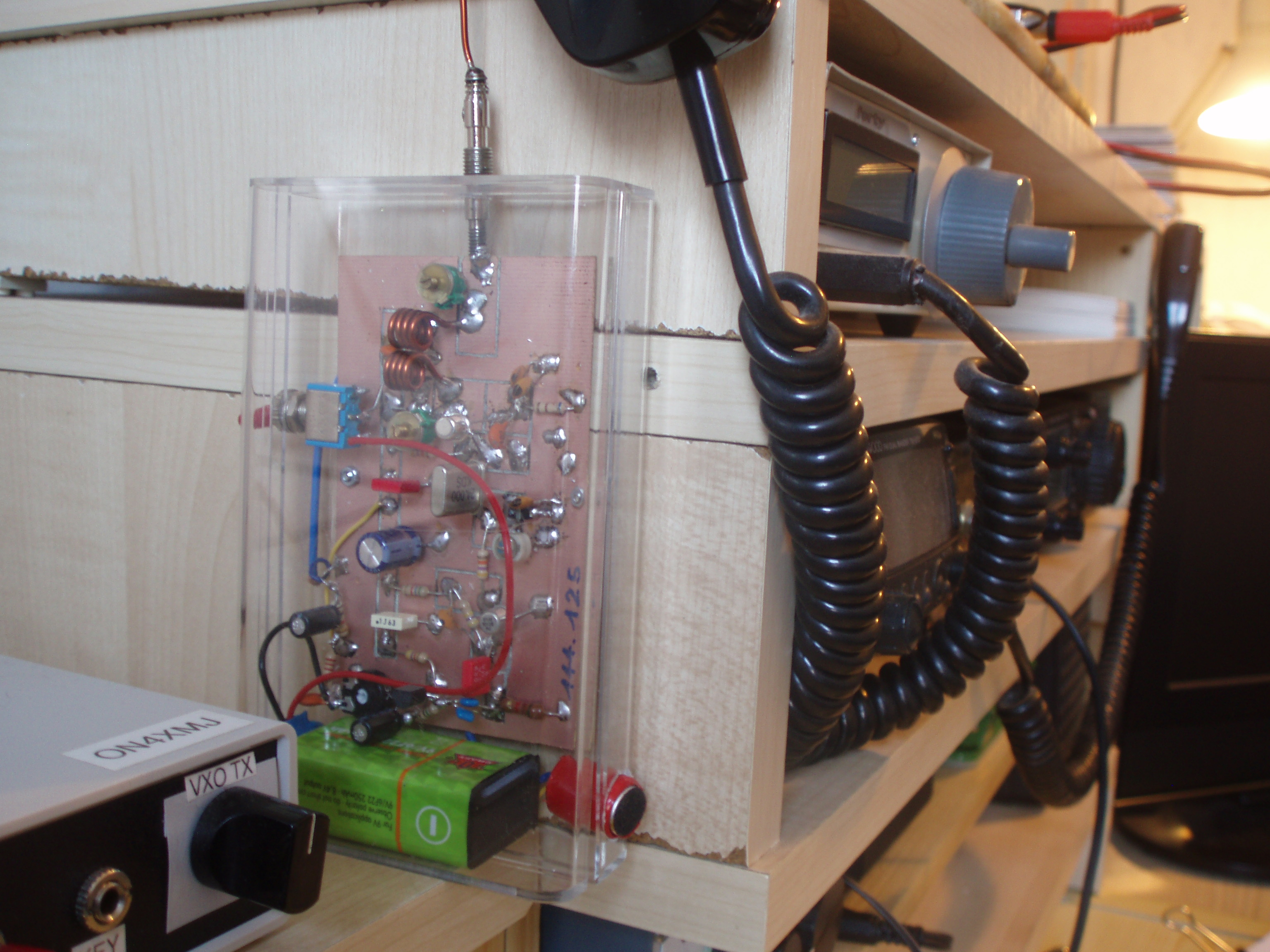

Le montage complètement terminé ( dans un boitier plastique transparent - c'est didactique ... ), posé sur le coté de l'étagère où se trouve mes différents TRX ; le micro électret est super sensible et retransmet avec une trés bonne qualitée la bf de ces appareils. Je veille donc plusieurs fréquences grâce à ce petit émetteur, grand bravo à Jean pour sa réalisation !


Schémas et explications pour la réalisation sur le site de l'auteur : http://f6hcc.free.fr/microwatt.htm

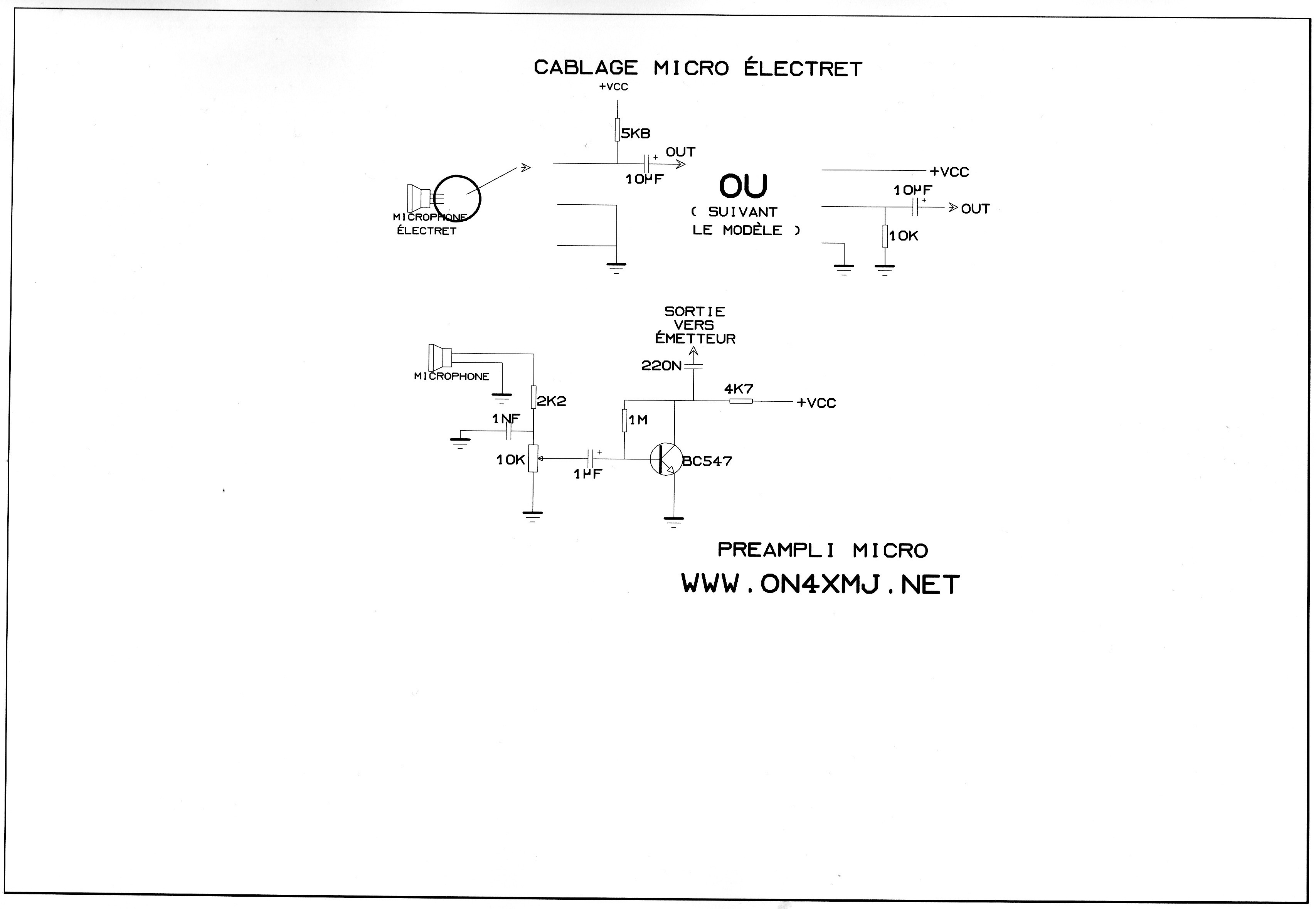

Ici le schéma pour la petite rajoute que j'ai fais, micro et préampli ; il n'est pas obligatoire d'utiliser un micro électret, une simple capsule micro suffit, mais l'électret est plus sensible et plus petit, attention au cablage de ce type de micro ! ( cliquer ici pour télécharger l image en taille réel )
