 Dipole 60 mtrs raccourci

Pour le portable, les vacances ... ou simplement pour un petit jardin, voici un dipole raccourci pour le 60 mtrs.

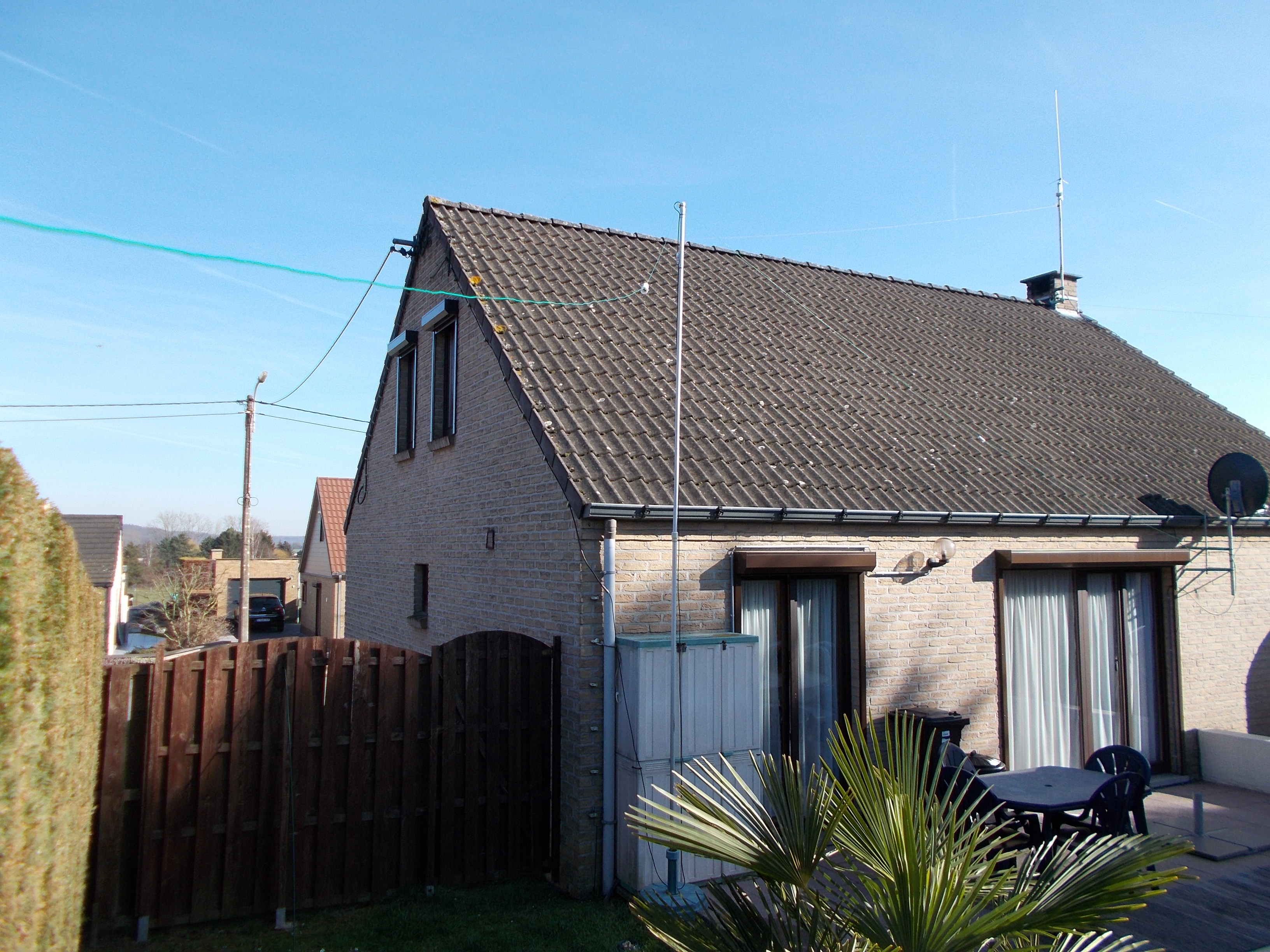

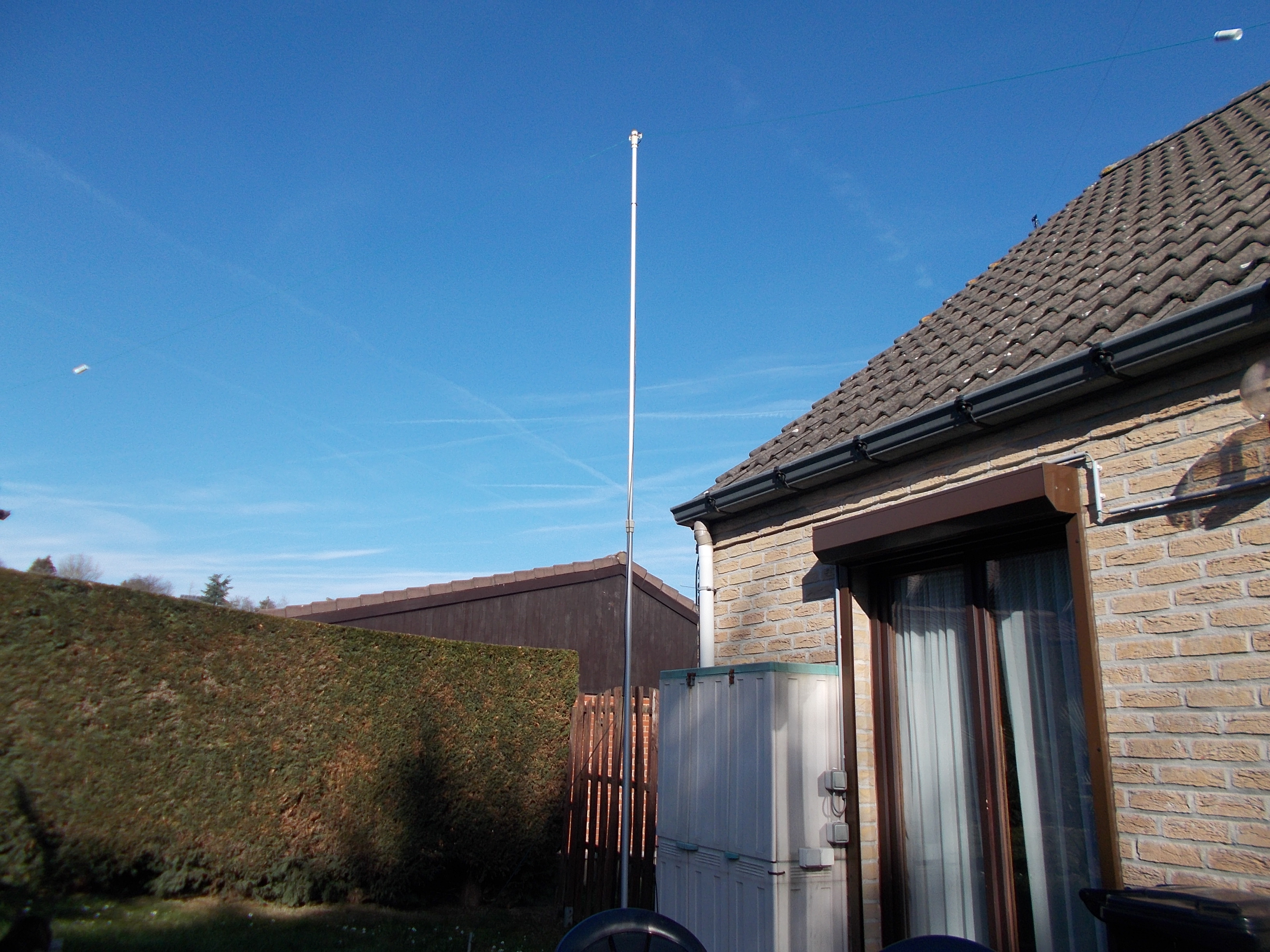

Testé à 5 mtrs du sol, en V inversé, ce dipole fait 2 X 7 mtrs, soit un peu plus que la moitiée qu'un full size - 2 X 13.6 mtrs.

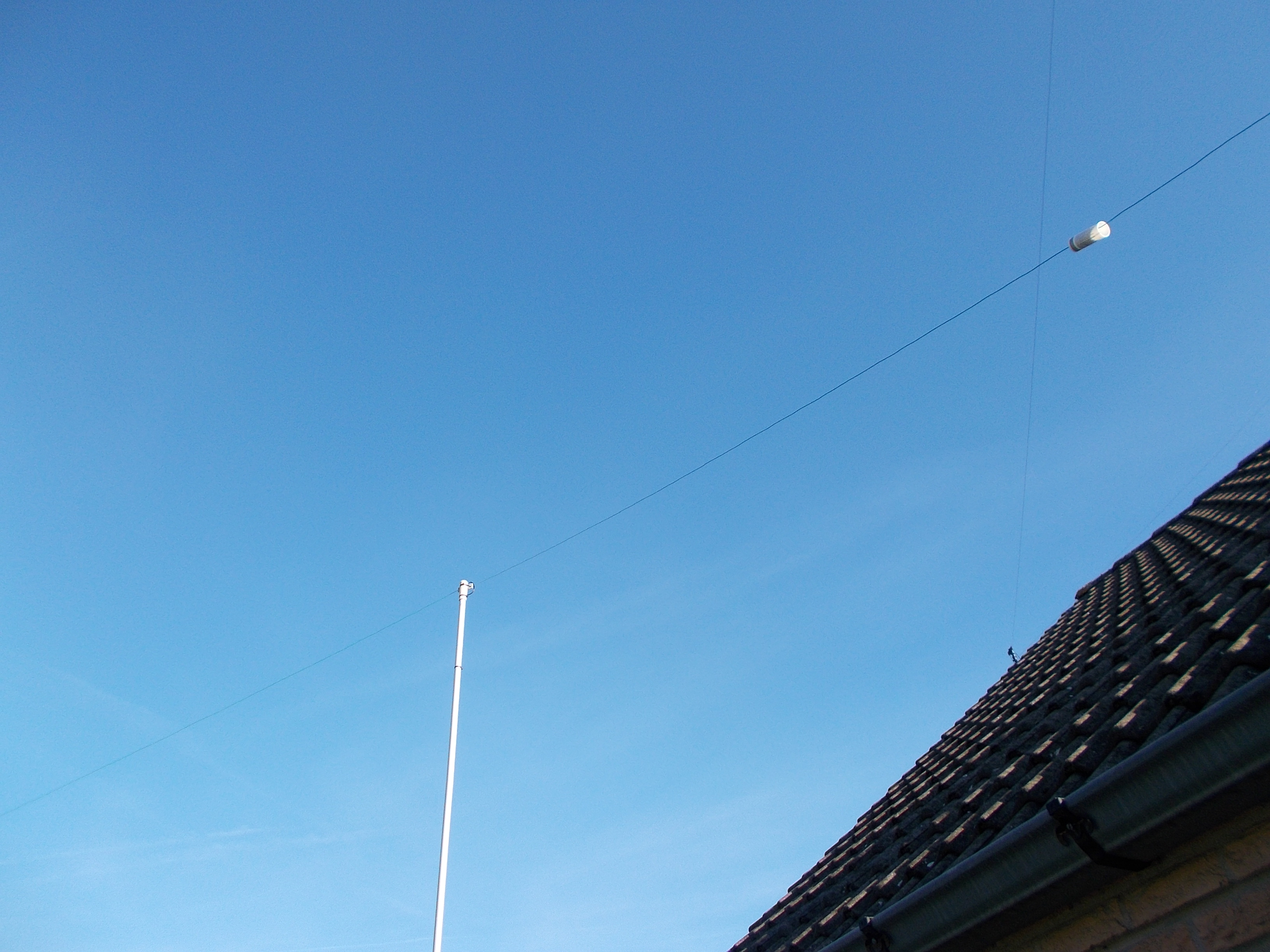

Chaque brin fait 2 X 3.5 mtrs, coupés par une self ; ces selfs sont protégées des intempéries par une petite boîte en plastique ( de récupération - médicaments ).

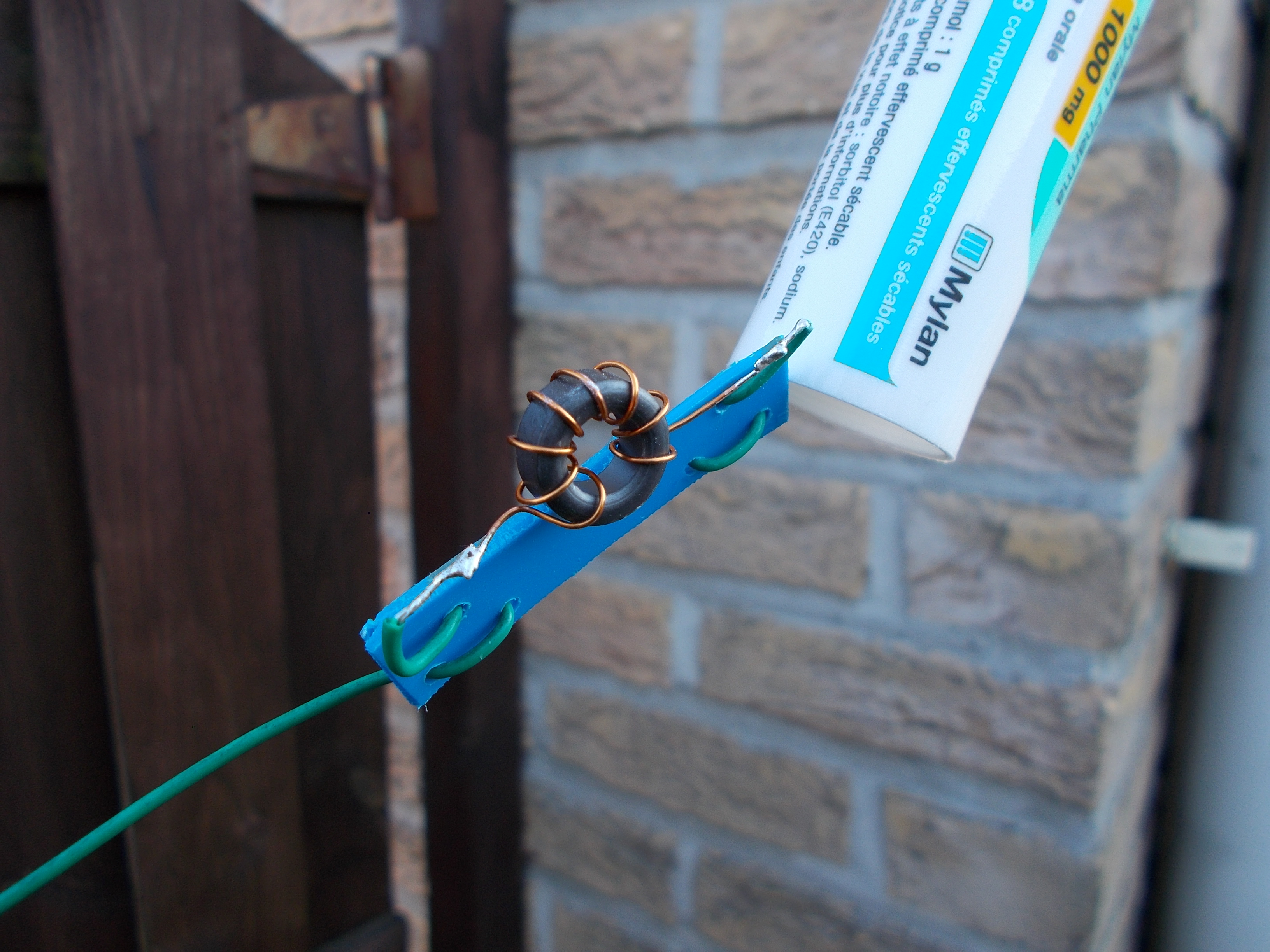

Détail d'une self : 8 spires fil 0.5 sur tore 50/43 soit une inductance de 25 µH  ; le calcul a été réalisé via l'excellent site www.pacific66.com. Le TOS obtenu est de 1,5. Testée sur quelques jours, le trafic en qrpp ( 1w ) à été difficile. Une adaptation en antenne verticale est possible mais n'a pas été testé.
