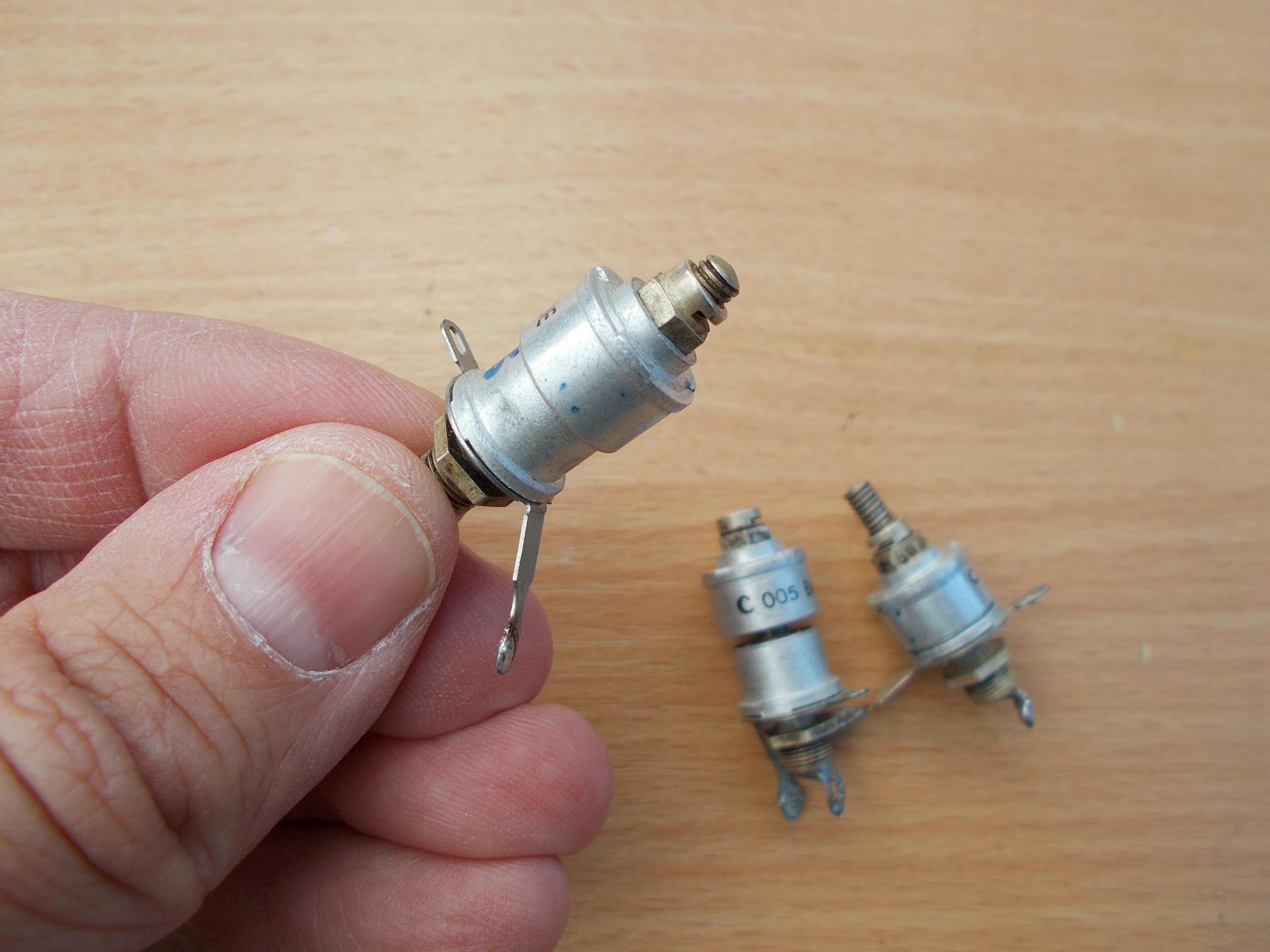

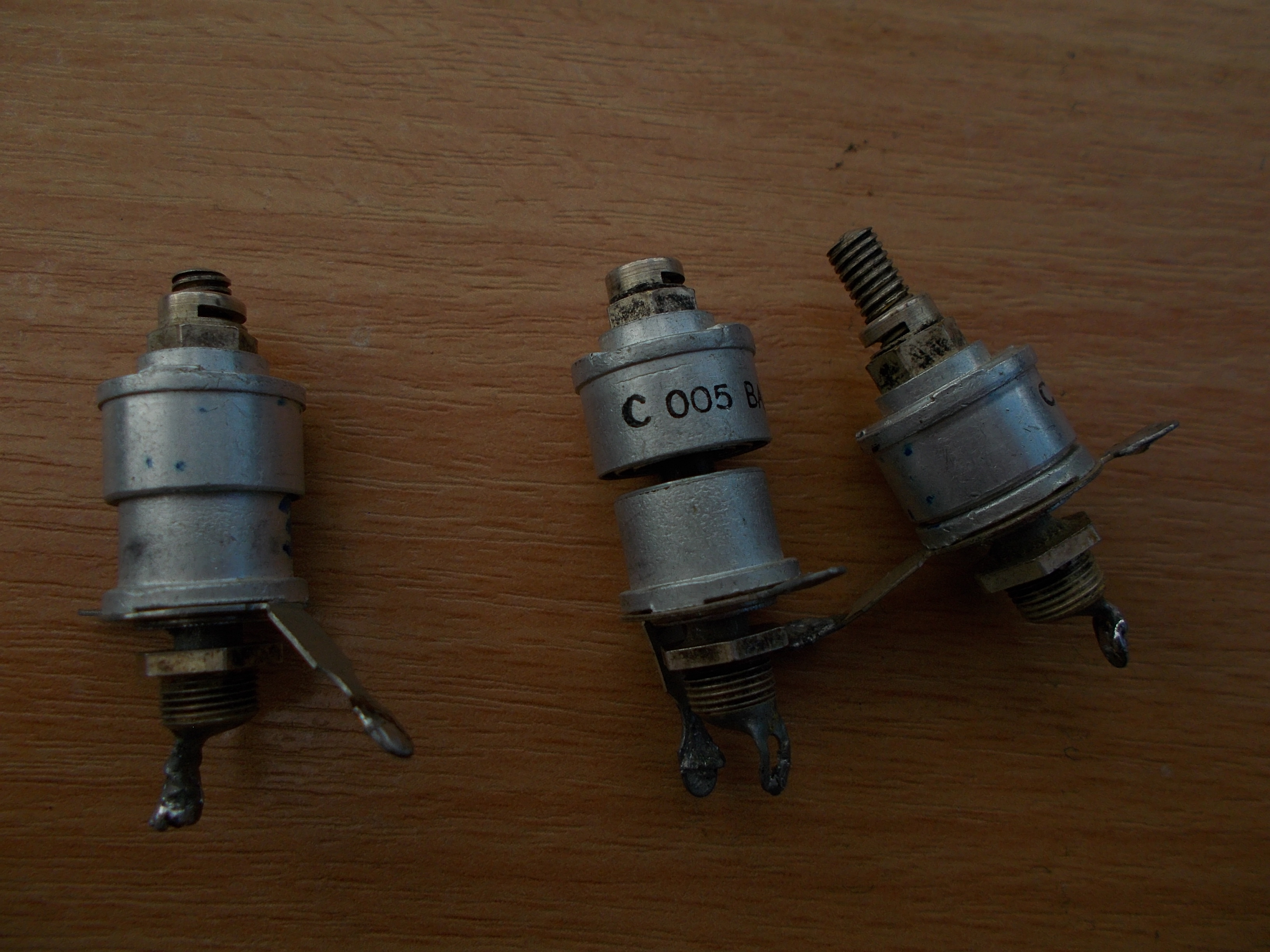

CV Multi toursObsolètes mais pas impossible à trouver ( brocantes radio, ebay, ... ), ces cv " cloches " pourraient remplacer facilement un pot multitours et son accord à varicap dans un récepteur.
En effet il faut 5 à 6 tours pour faire varier du minimum au maximum la capacitée de ce condensateur ; voilà donc un beau " cv multitours " !

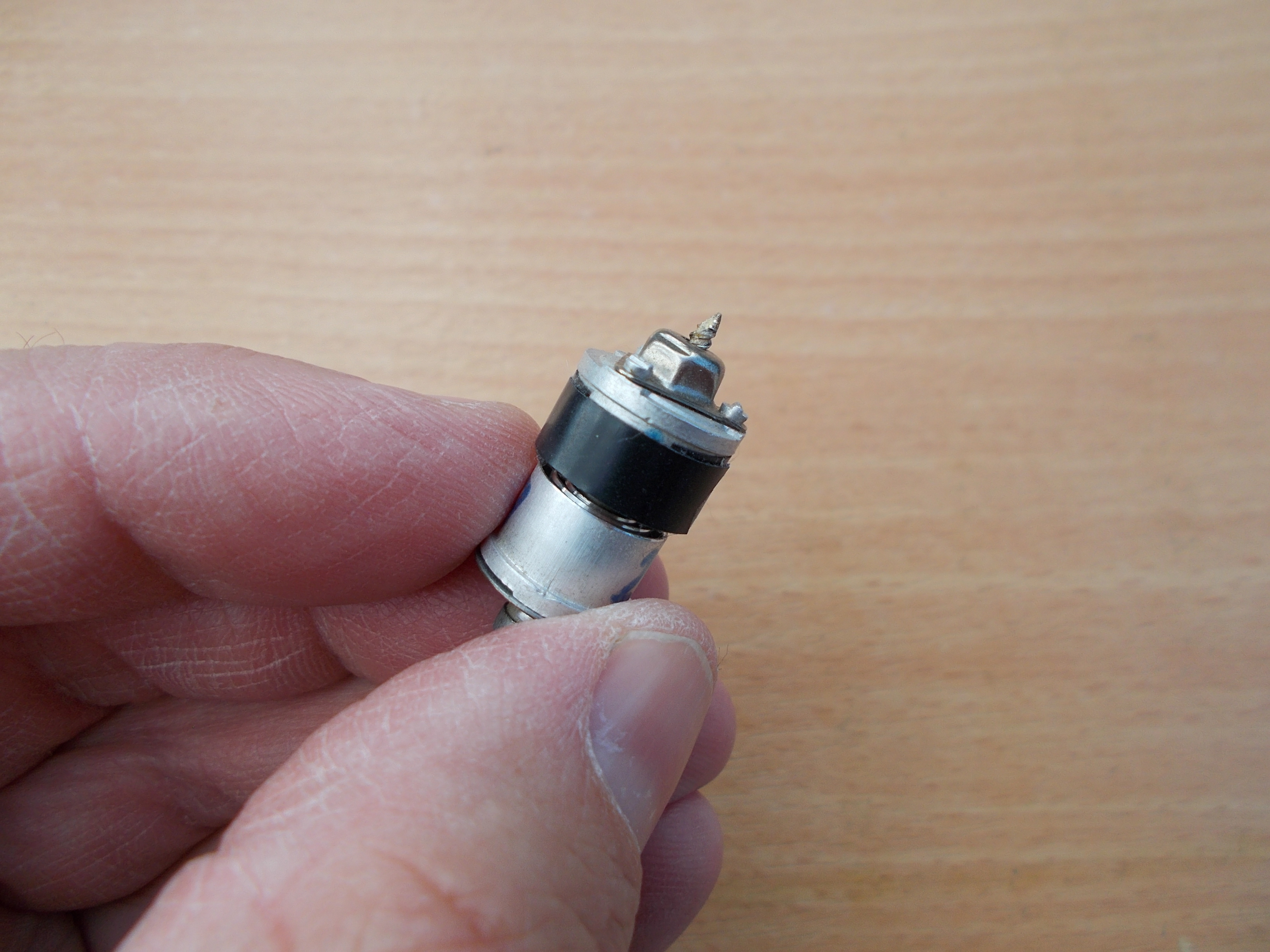

Faire quelques tours avec un bout de toile isolante sur la partie mobile du condensateur.

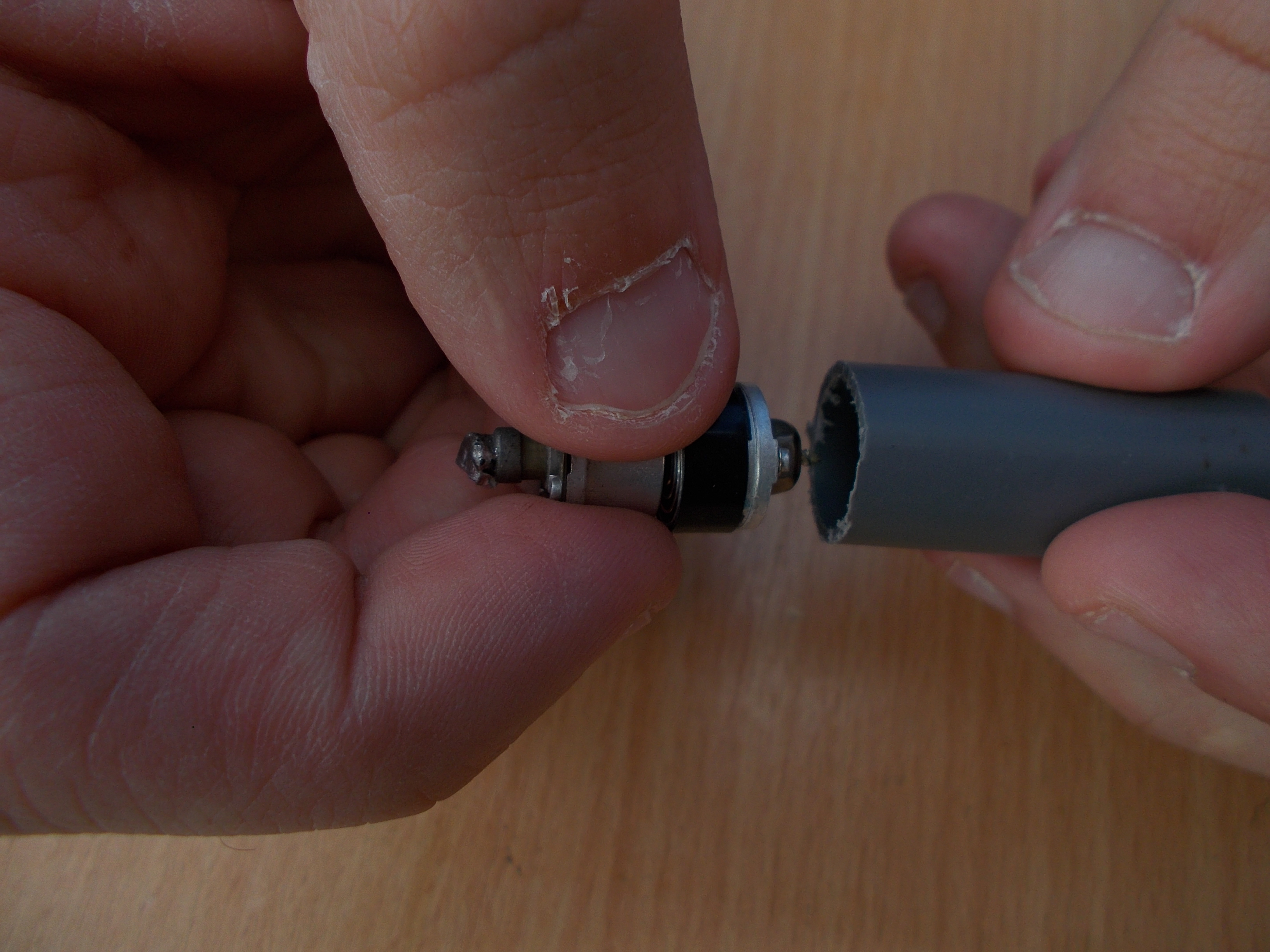

Prendre un morceau de tube d'électricien qui servira d'axe et coincer ( toujours la partie mobile ) le condensateur dans ce tube.

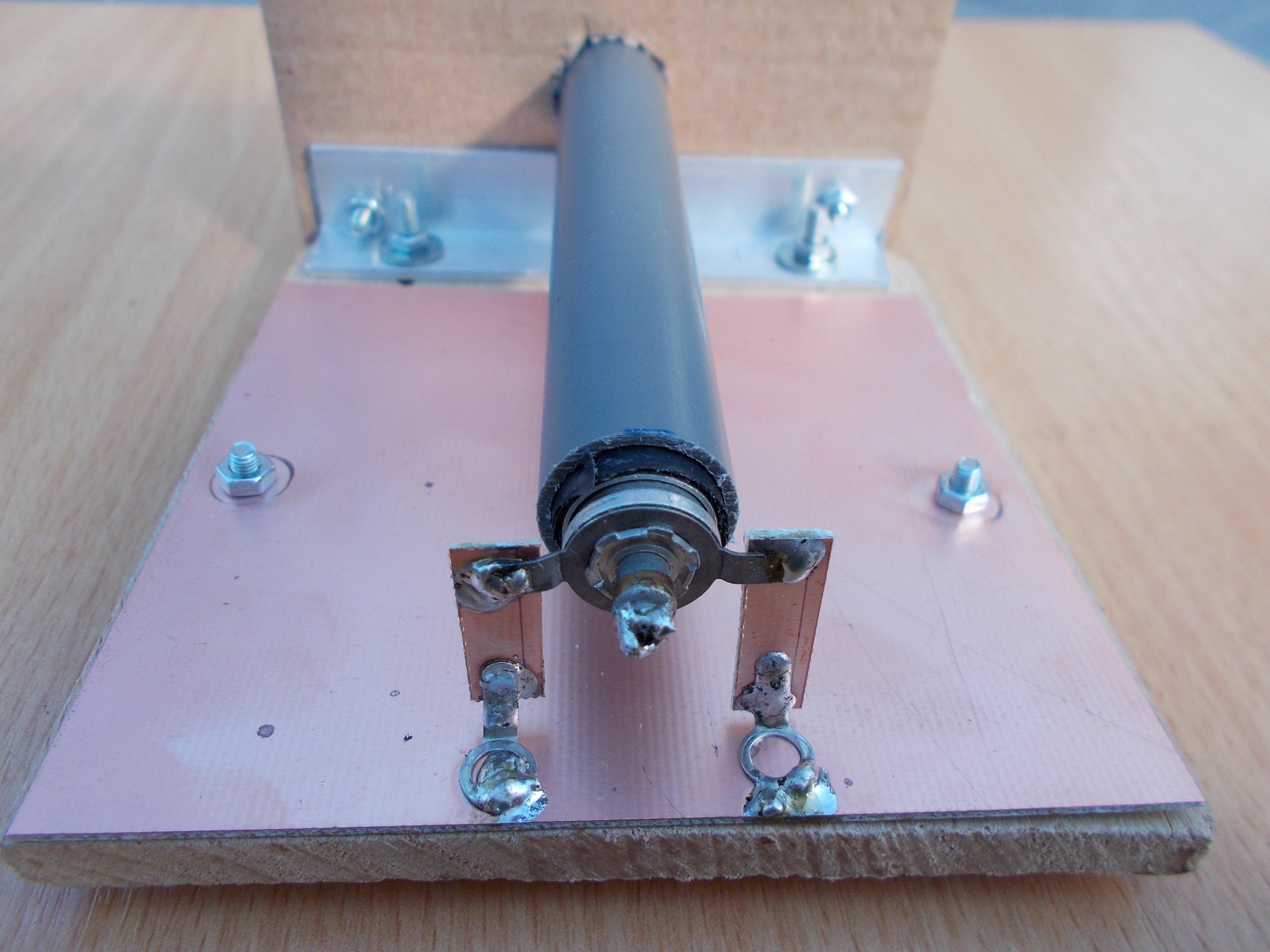

La partie fixe ( avec les bornes ) est fixée sur la platine avec 2 morceaux de cuivre.

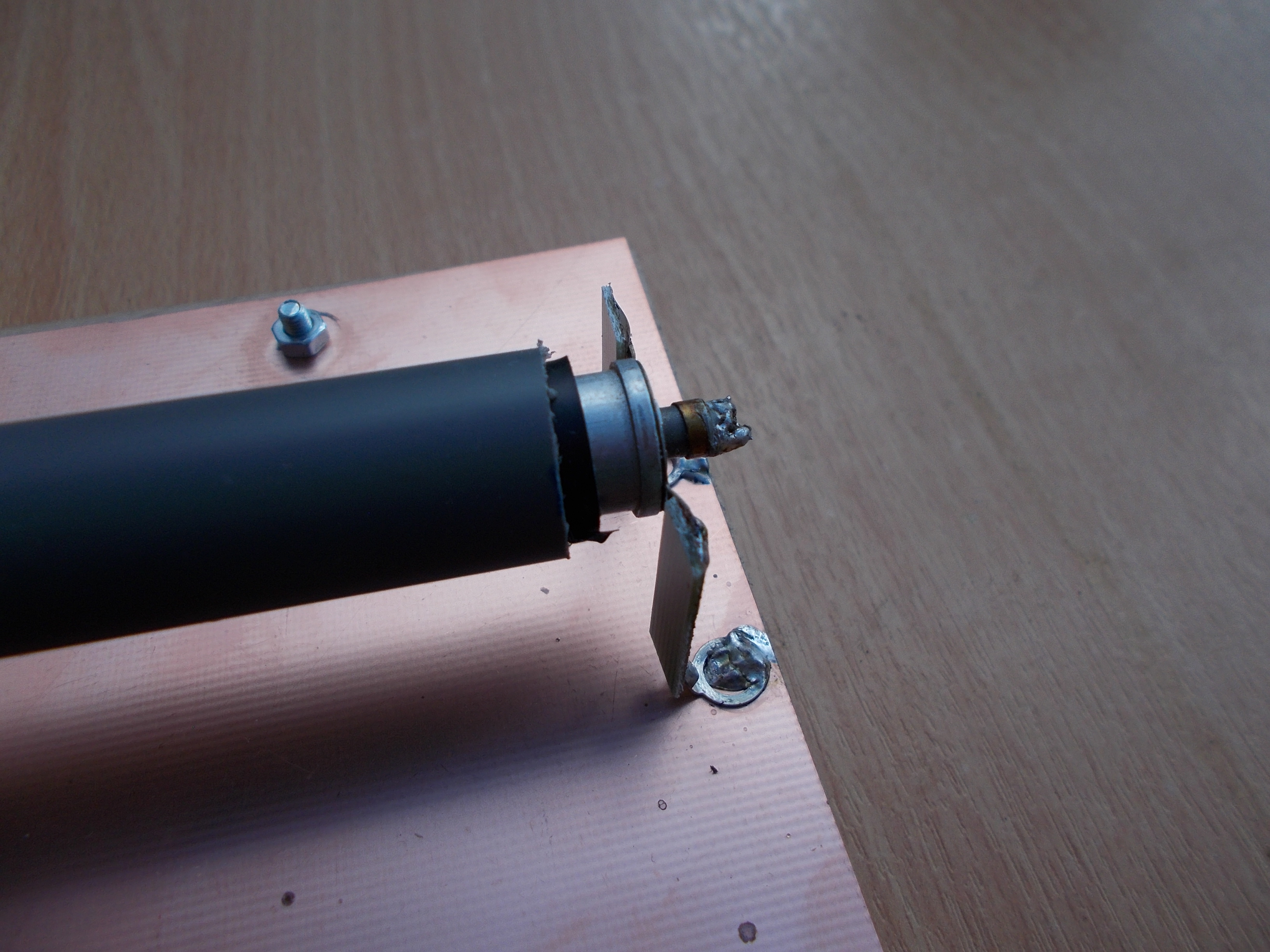

Détail des soudures et de l'axe vers la façade avant.

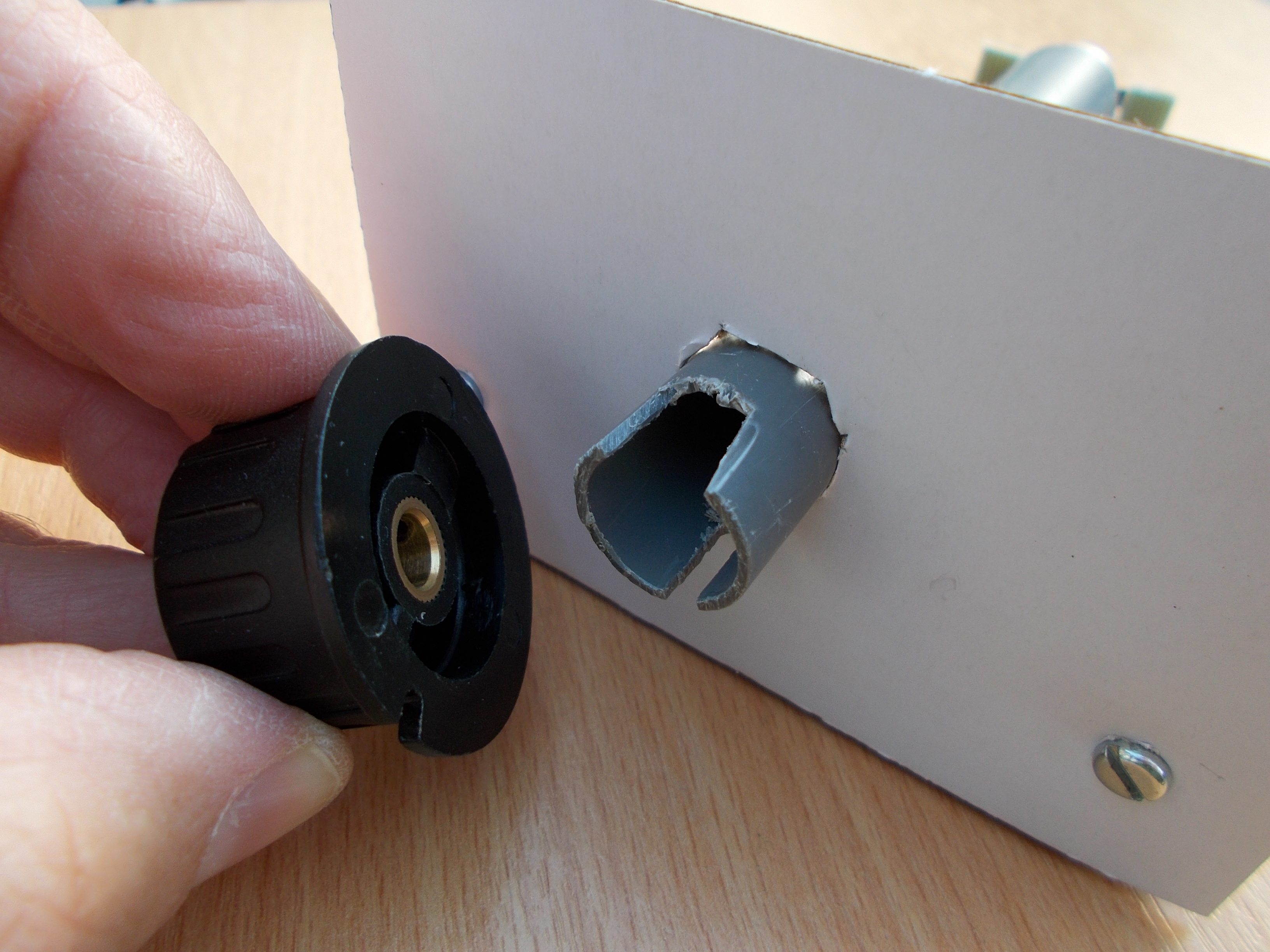

Coté façade avant faire une découpe pour coincer le bouton-enjoliveur dans le tube d'électricien.

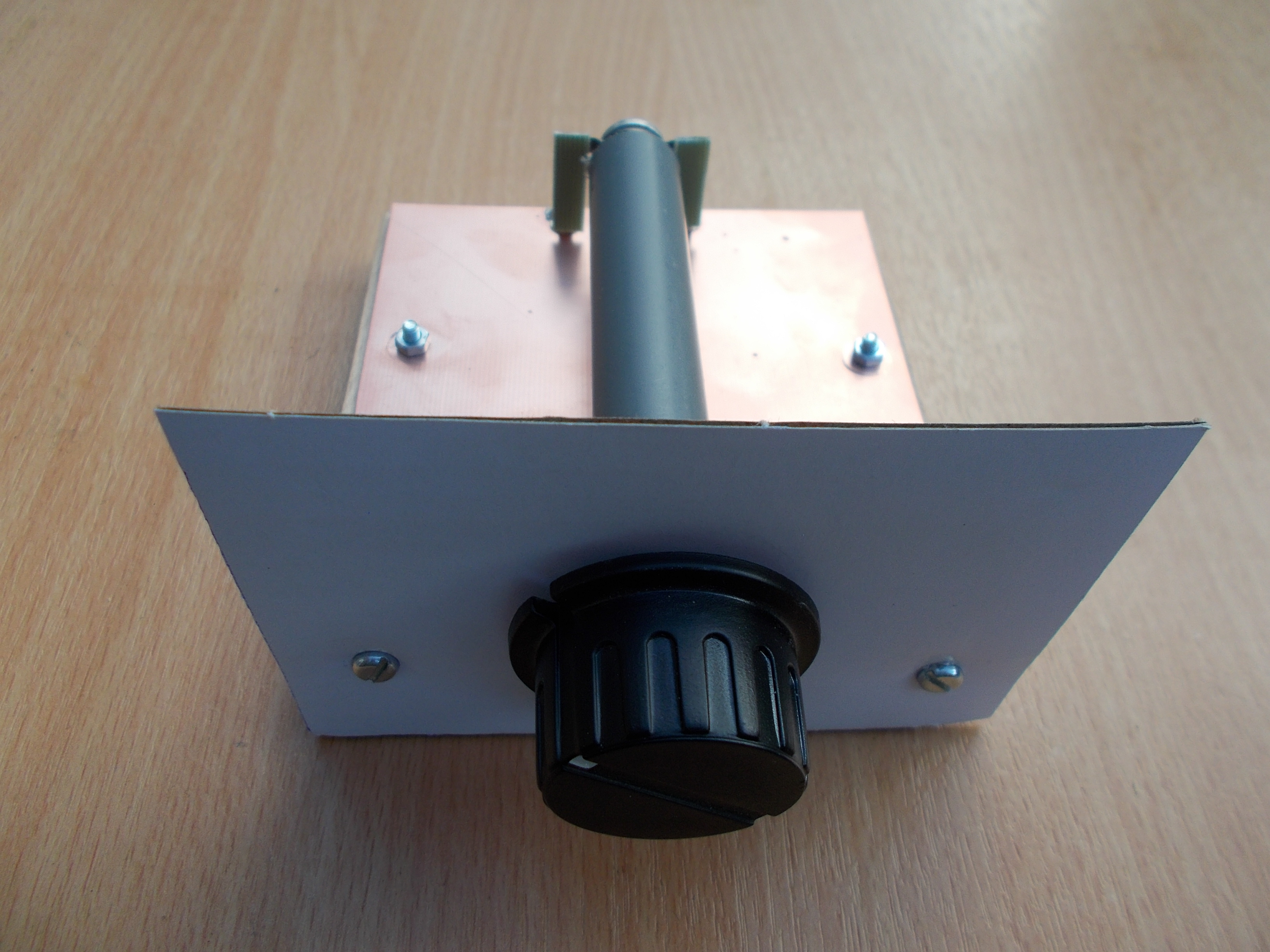

Le résultat : voilà un condensateur variant sur 6 tours, ici de 8 à 82 pf, stable, précis et agréable à manipuler ; dans le cas d'un récepteur à super-réaction, l'axe isolé en pvc est idéal pour éviter " l'effet de main ".
