 Balise CW MP3

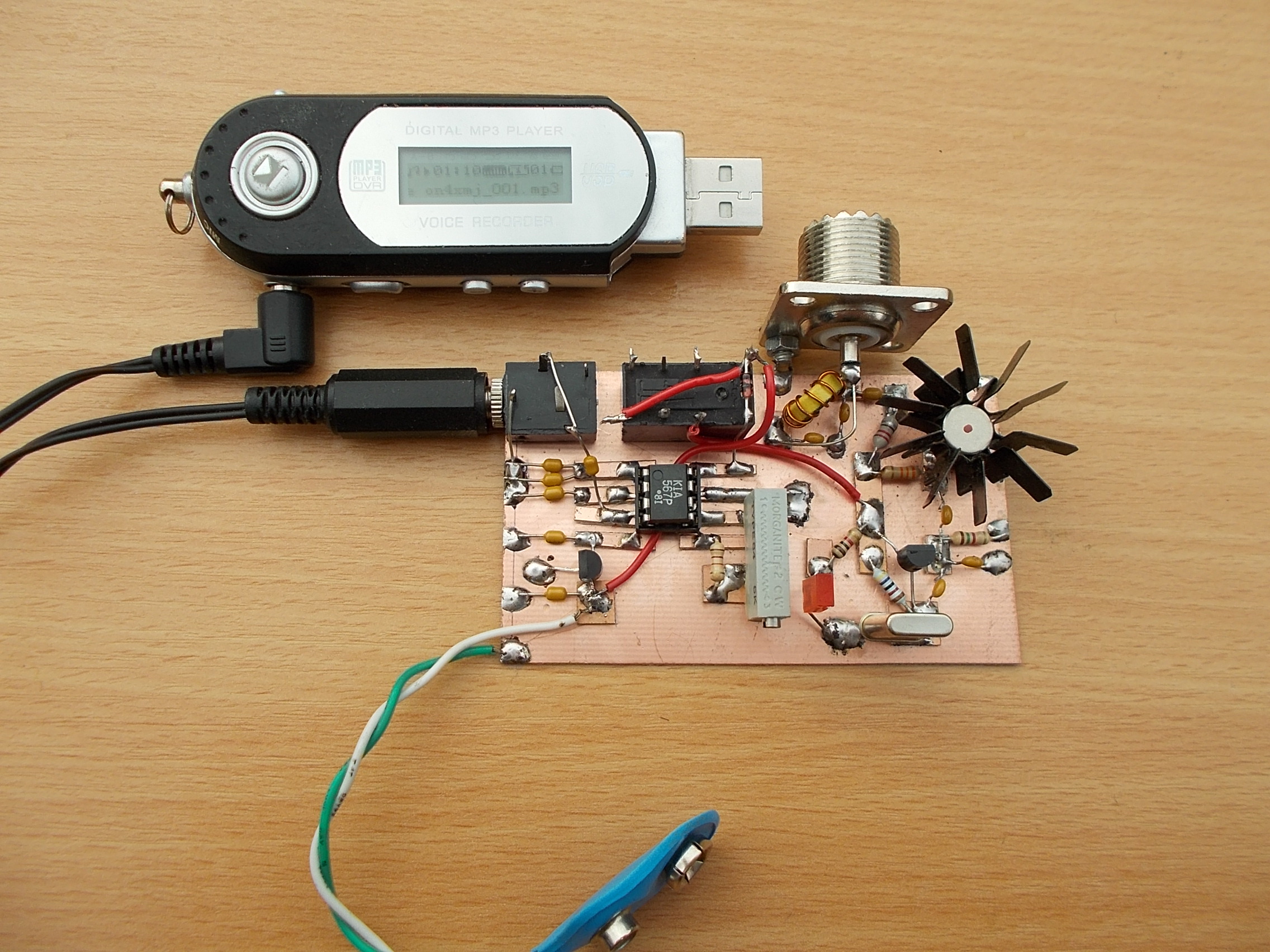

Cyril F5OUX ( f5oux.free.fr , super équipé 10 mtrs ! ), ayant réalisé la précédente balise sur 10 mtrs, me demande si il est possible d'en créer une qui émettrait quelques caractères en cw à la place du simple " bip bip " ; oui, voiçi le montage, vue générale de la platine.

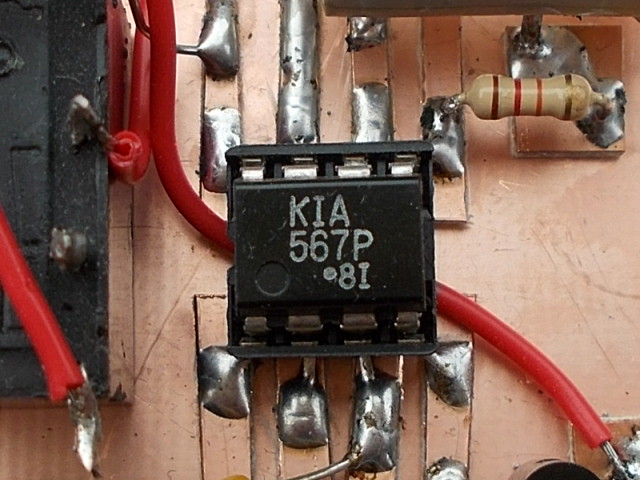

Le coeur du montage est un détecteur de tonalité, le ne567 ; l'enregistrement cw issu du lecteur  mp3 est injecté en entrée de ce circuit intégré.

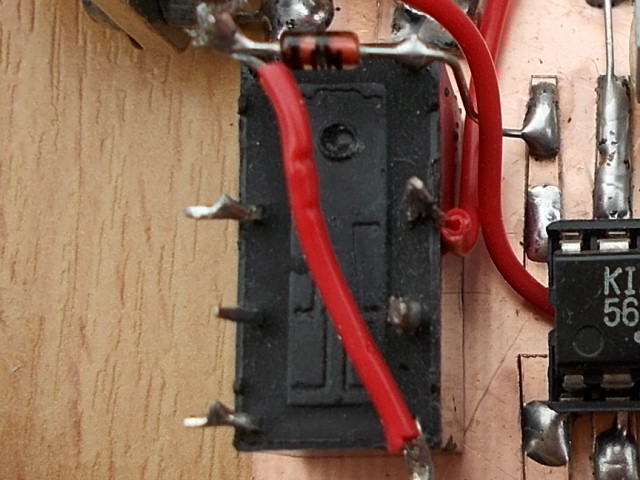

Un relais en sortie du ne567 enclenche l'émetteur.

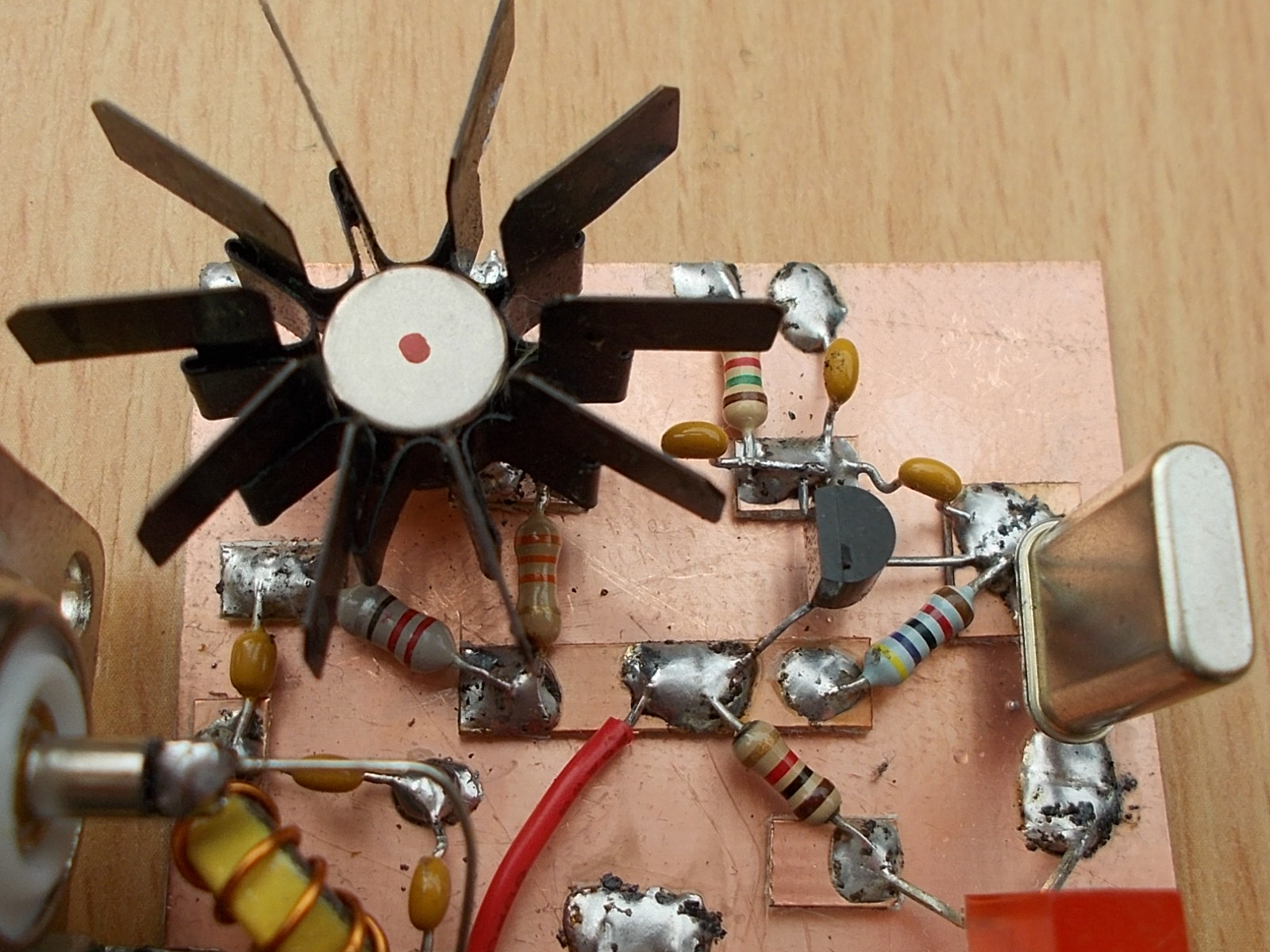

Le tx à 2 transistors ( pixie ) est configurable pour d'autres bandes, il suffit de changer le quartz et le filtre passe-bas.

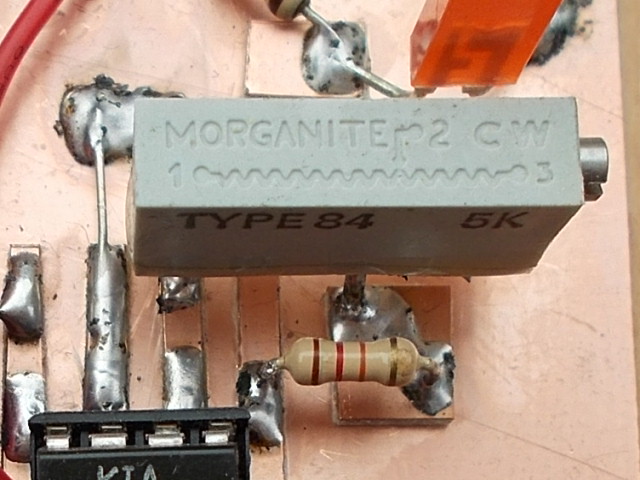

Le seul réglage consiste à ajuster le pot multitours pour avoir un enclenchement franc du relais.

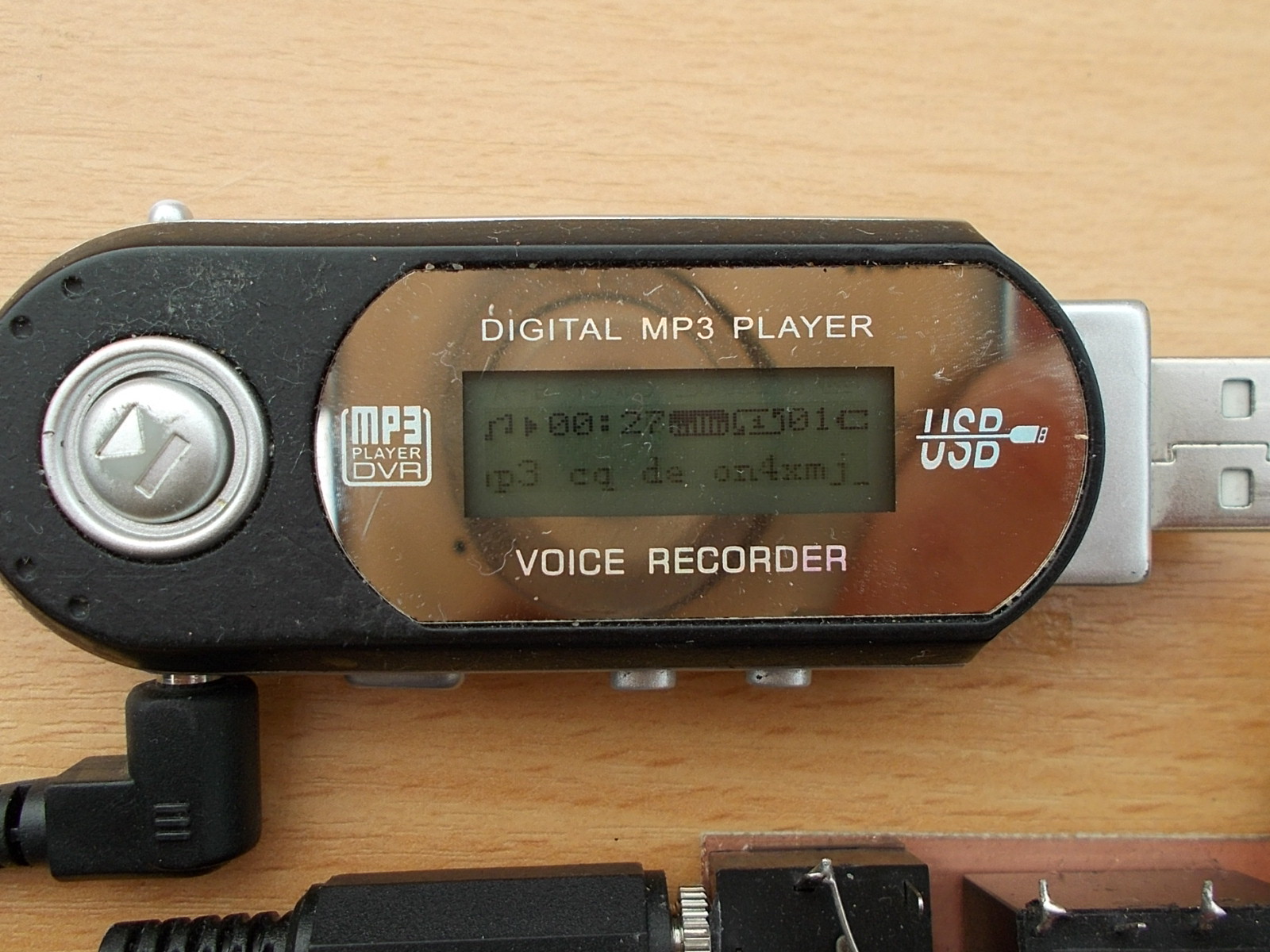

Le lecteur mp3 ( ici un ancètre ... ) recevra le texte de la balise, ensuite sera configuré  " lecture en boucle " ; le ne567 s'enclenchera alors au rythme de la cw.

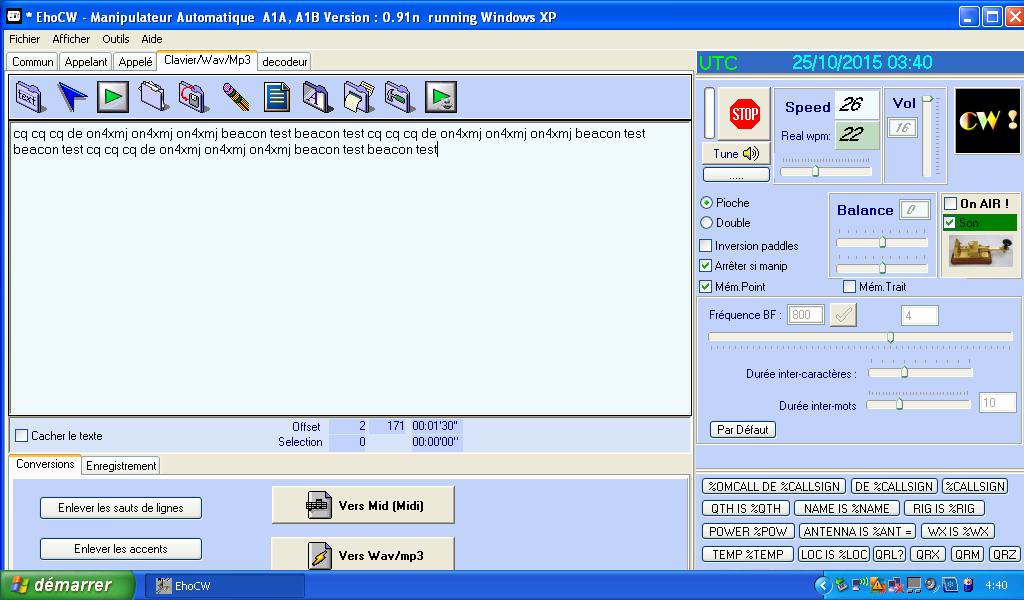

Le logiciel EhoCW de F8EHO permet de traduire un texte en cw, avec enregistrement en mp3 ; faire l'enregistrement en 800 hz, la platine est conçue pour détecter cette tonalité.

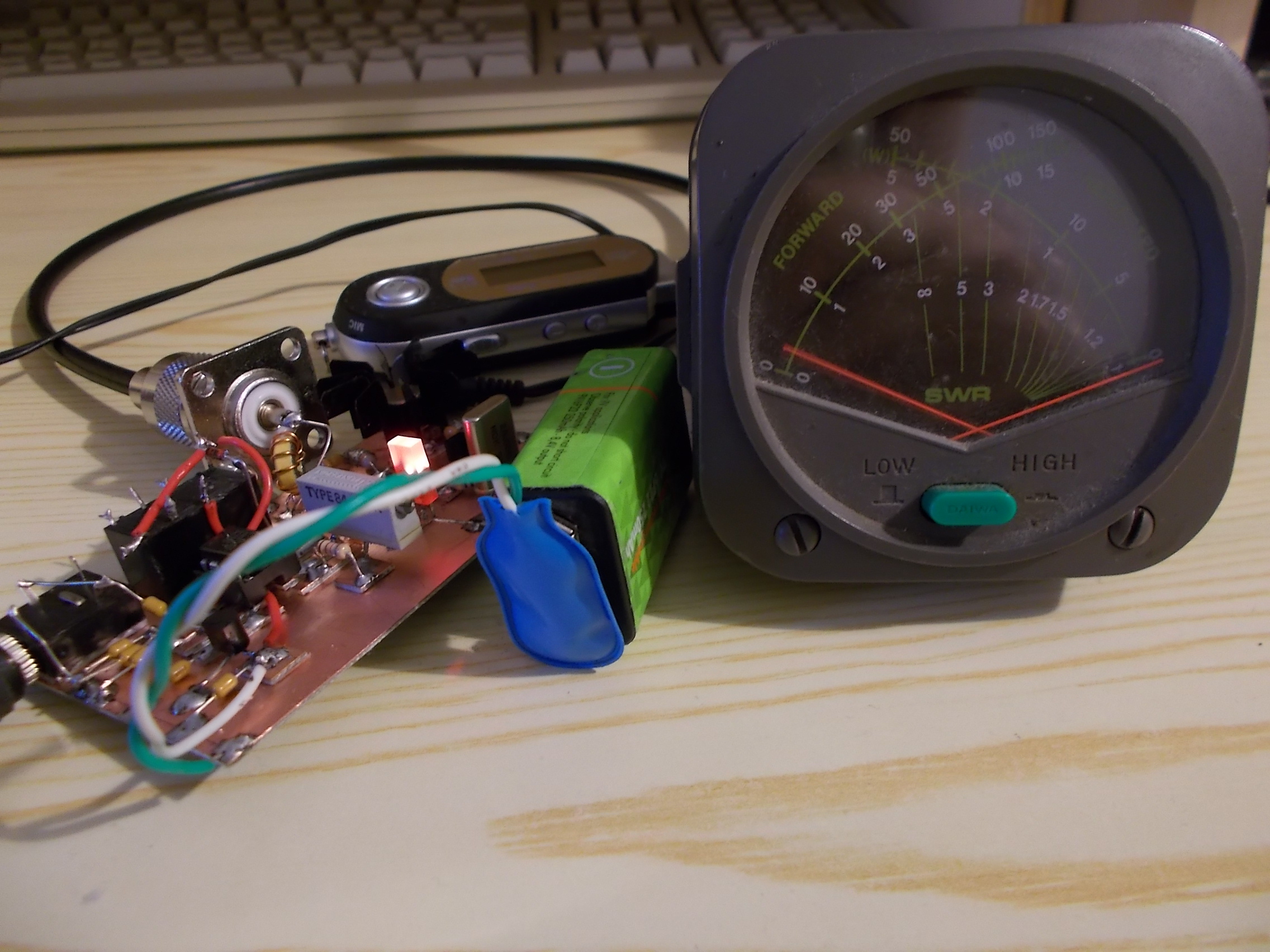

Les essais : j'ai obtenu 350 - 400 mw avec une pile de 9v, à 13.8 v ont a presque 1w ; on a donc un système trés simple de balise identifiable pour chasse au renard ... pas de pic à programmer, et d'un coût de réalisation très faible.

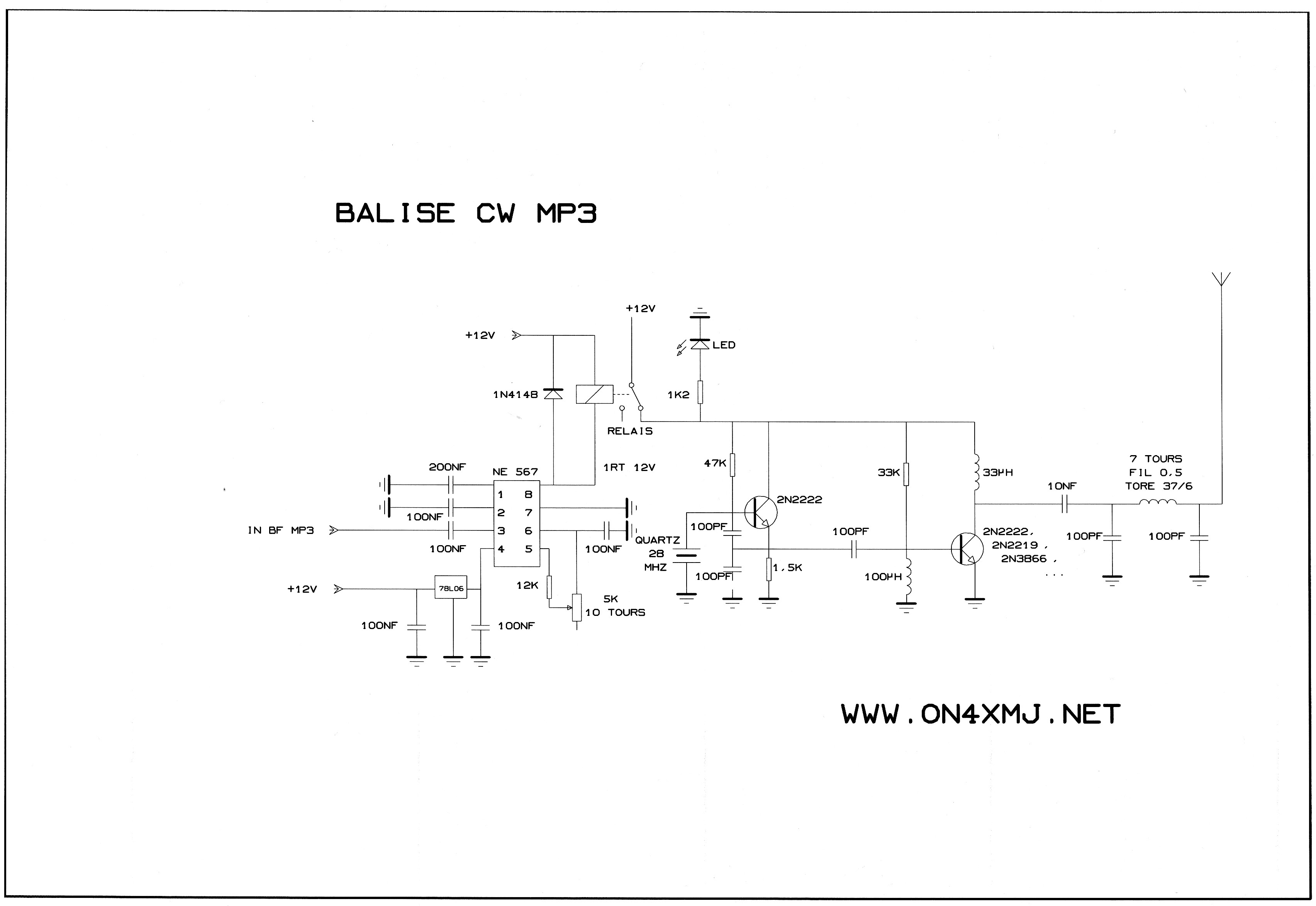

Le schéma - 3408 x 2345 pixels - 347 Ko - cliquer ici pour voir en taille réel.
