 TX ATV 1255 MHZ 2021

Abandonné depuis quelques années ( manque d'intérêt, plus de correspondants ... ) voilà le grand retour de l'ATV - ici la réalisation des circuits imprimés par ON4LGD.


Fraîchement licencié HAREC (2021) , l'émetteur réalisé par Mario ON5MAI.

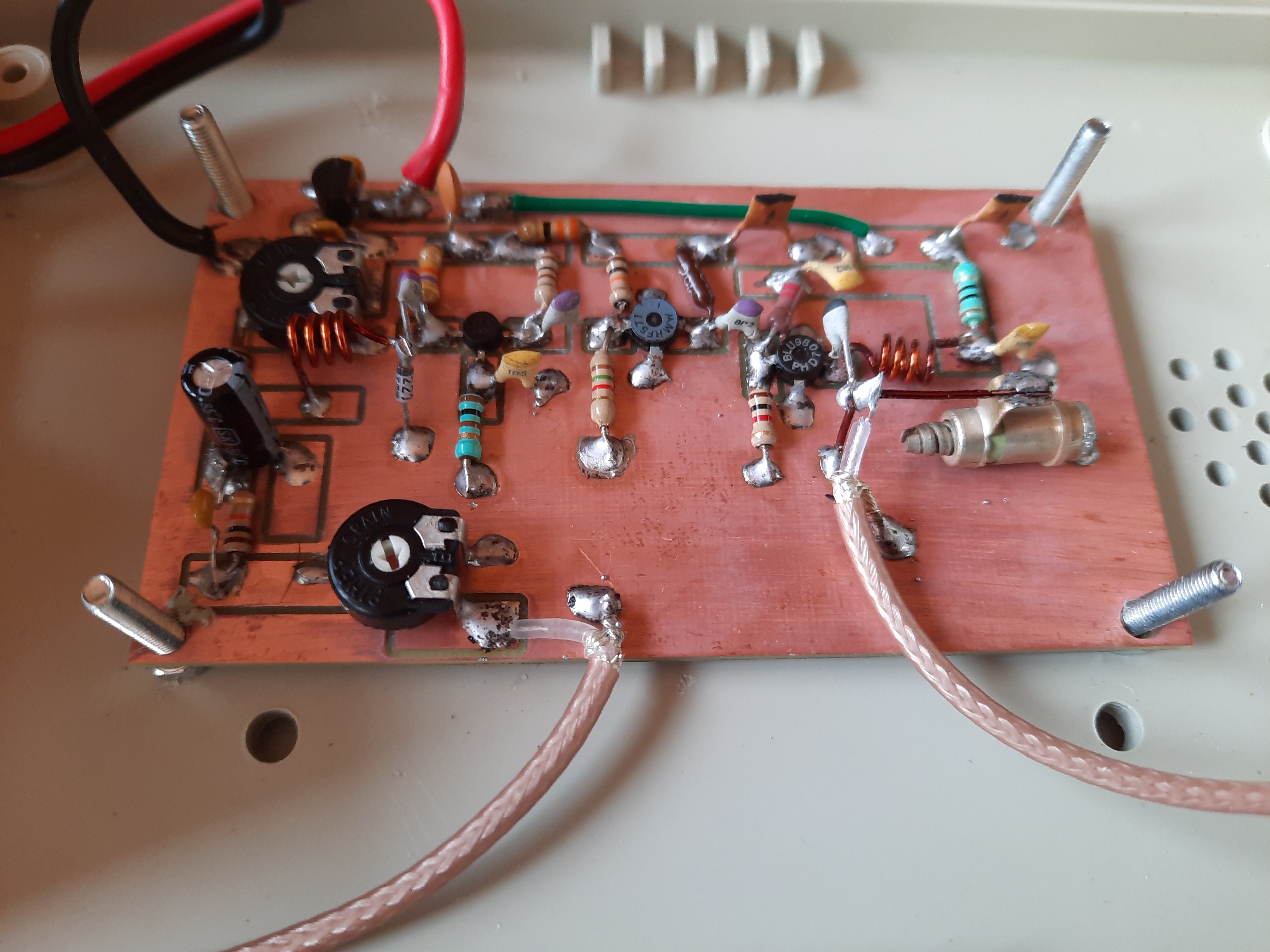

Ma réalisation ; la puissance de sortie est de + ou - 0.1 watt.


Malheureusement tant dans un sens que dans l'autre, pas de résultats, la faute à mon très mauvais dégagement vers Mario et trop peu de puissance en sortie du tx.


Une rue en hauteur du quartier est idéalement située pour nos essais, 30 mètres plus haut que le niveau de mon jardin !

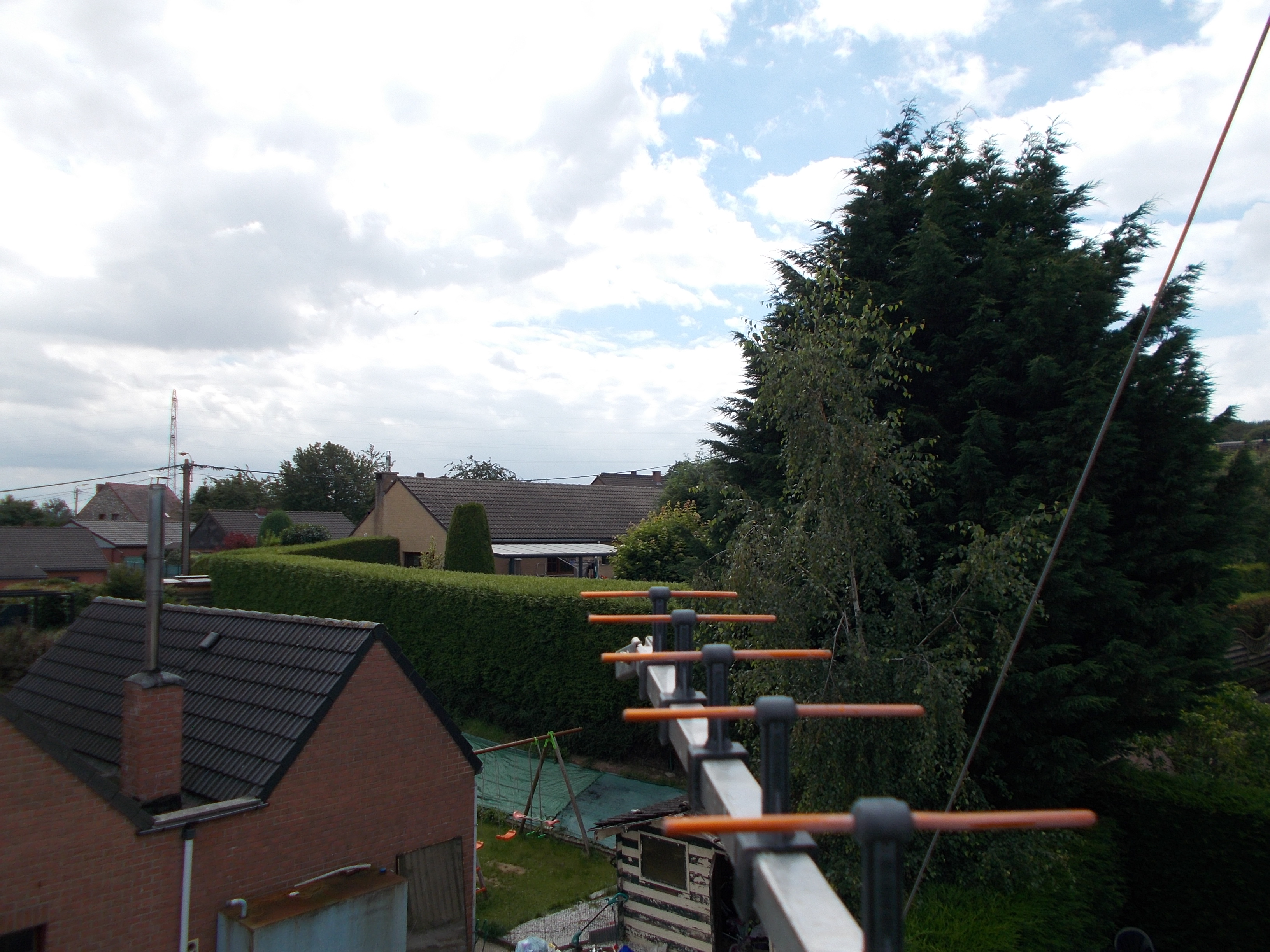

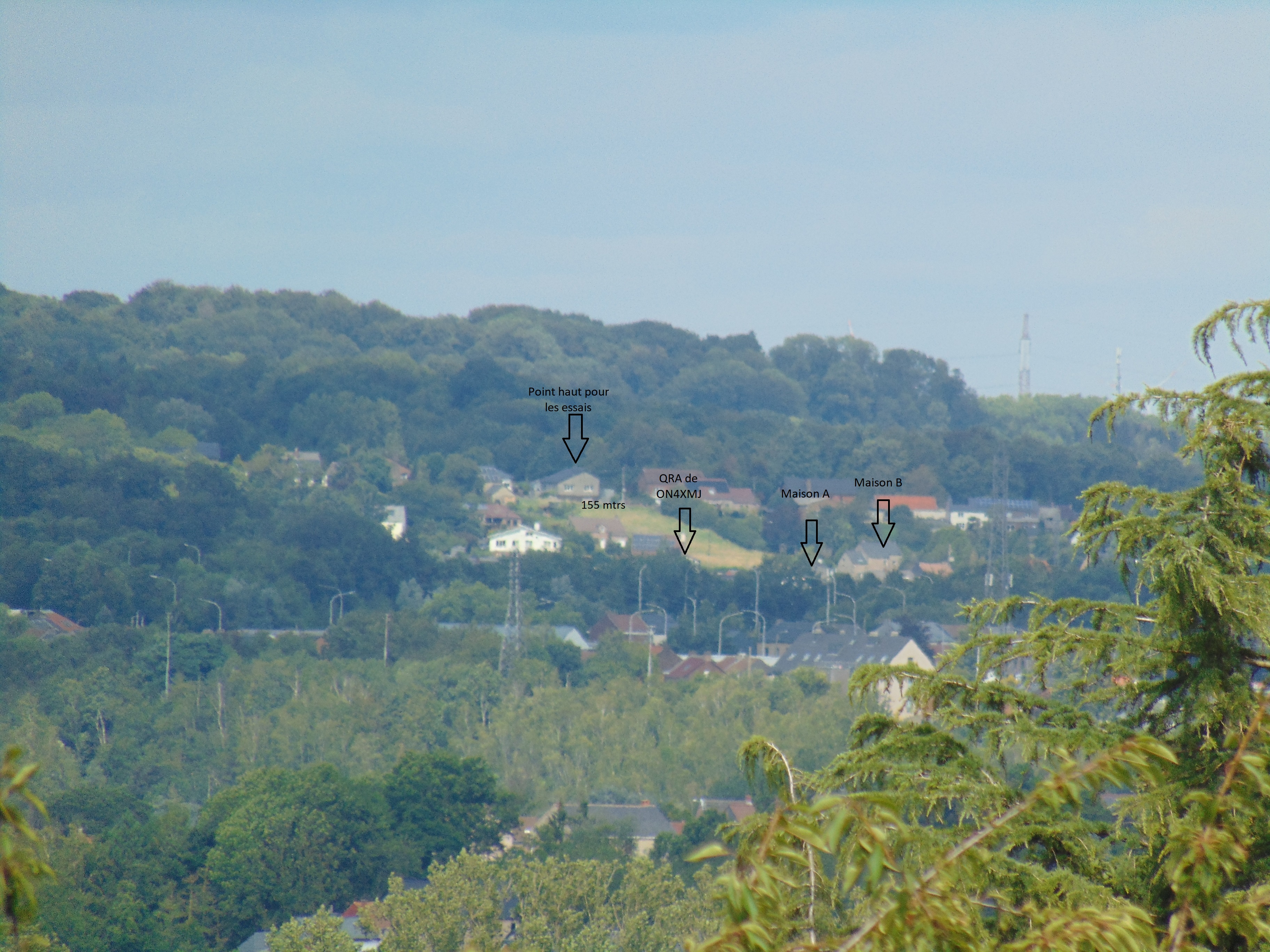

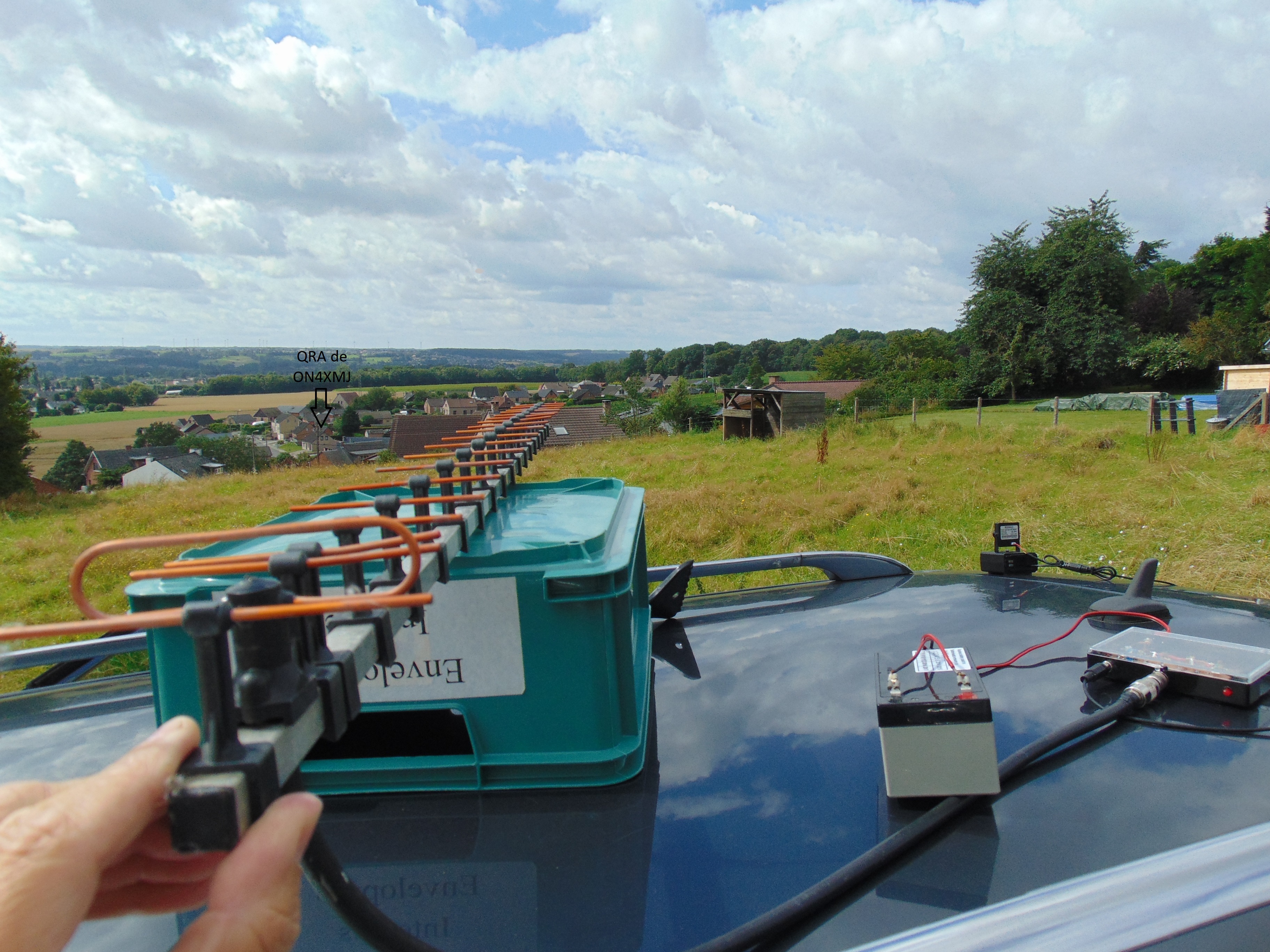

Ici à donc 155 mtrs d'altitude ; le dégagement est superbe. A gauche de la yagi mon qra, on comprend pourquoi ça ne marchait pas ...

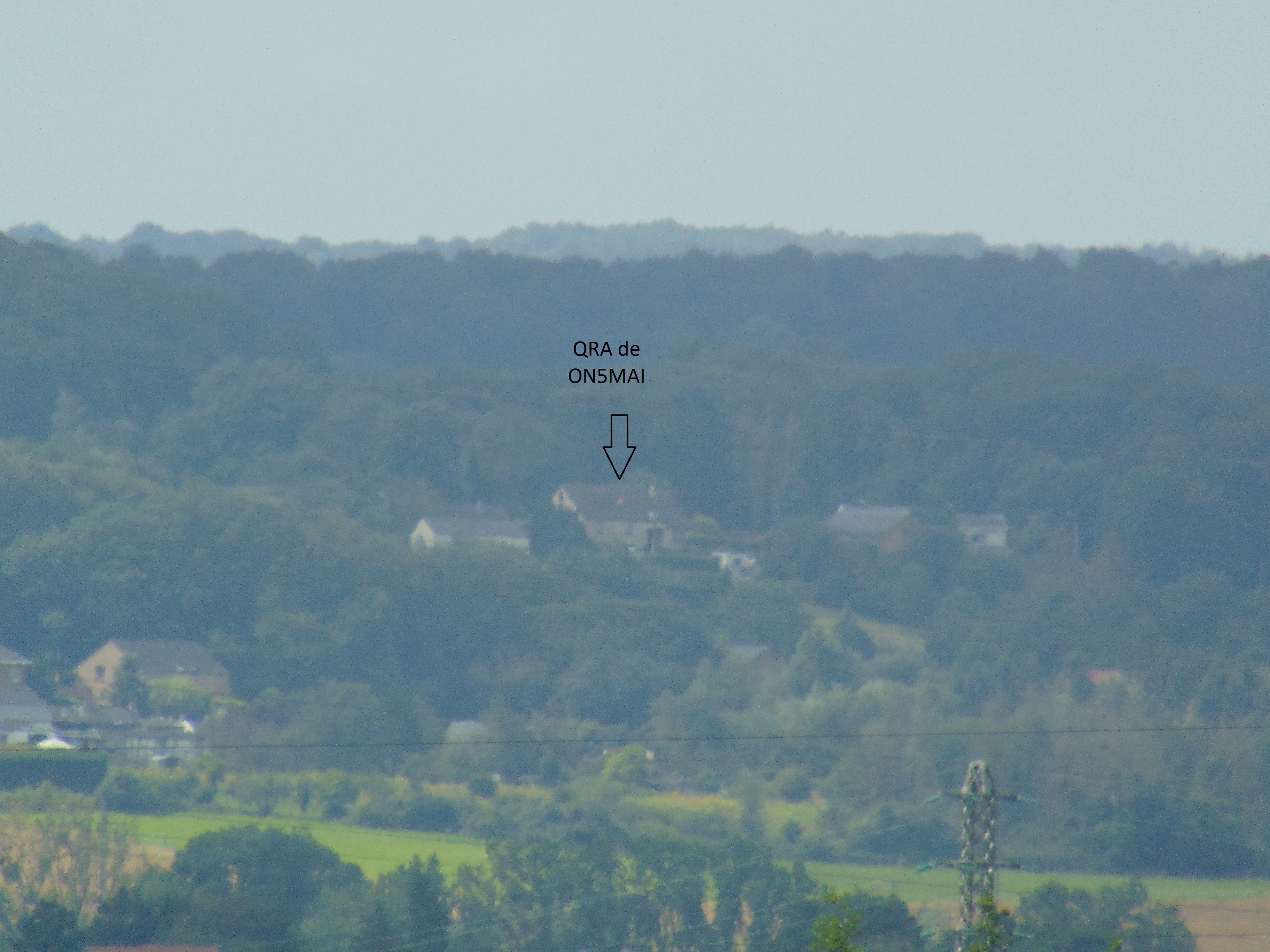

Oups ! 6 kilomètres plus loin la maison de Mario est à vue, là c'est vraiment génial.


Bien sûr c'est pareil chez Mario, lui vois le terrain où je me trouve. Remarquez les maisons A et B que je vois depuis mon jardin, et mon qra par contre complètement invisible, caché par un bois.

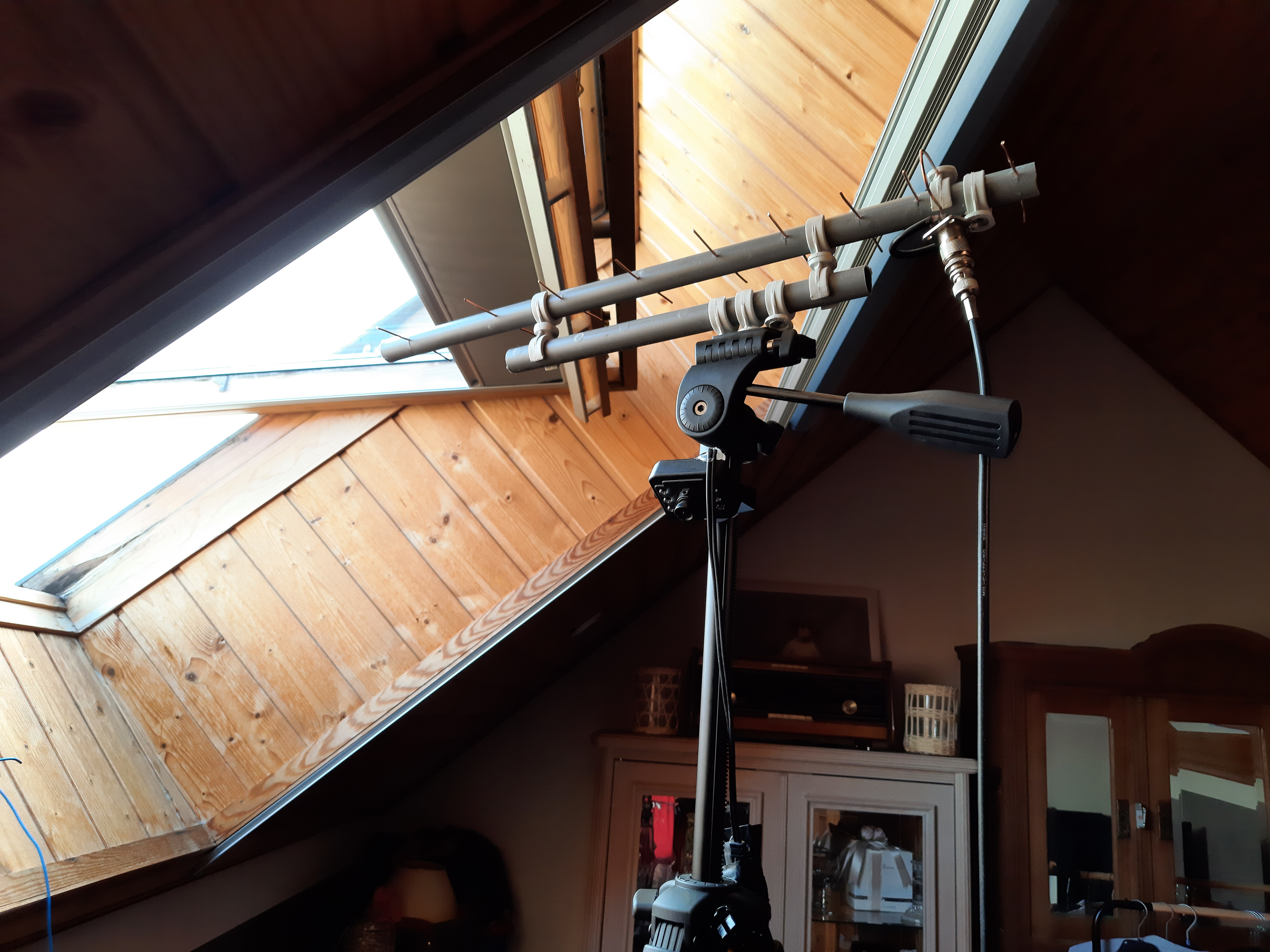

Le vélux chez Mario ouvert et une yagi home made dirigée vers le terrain.

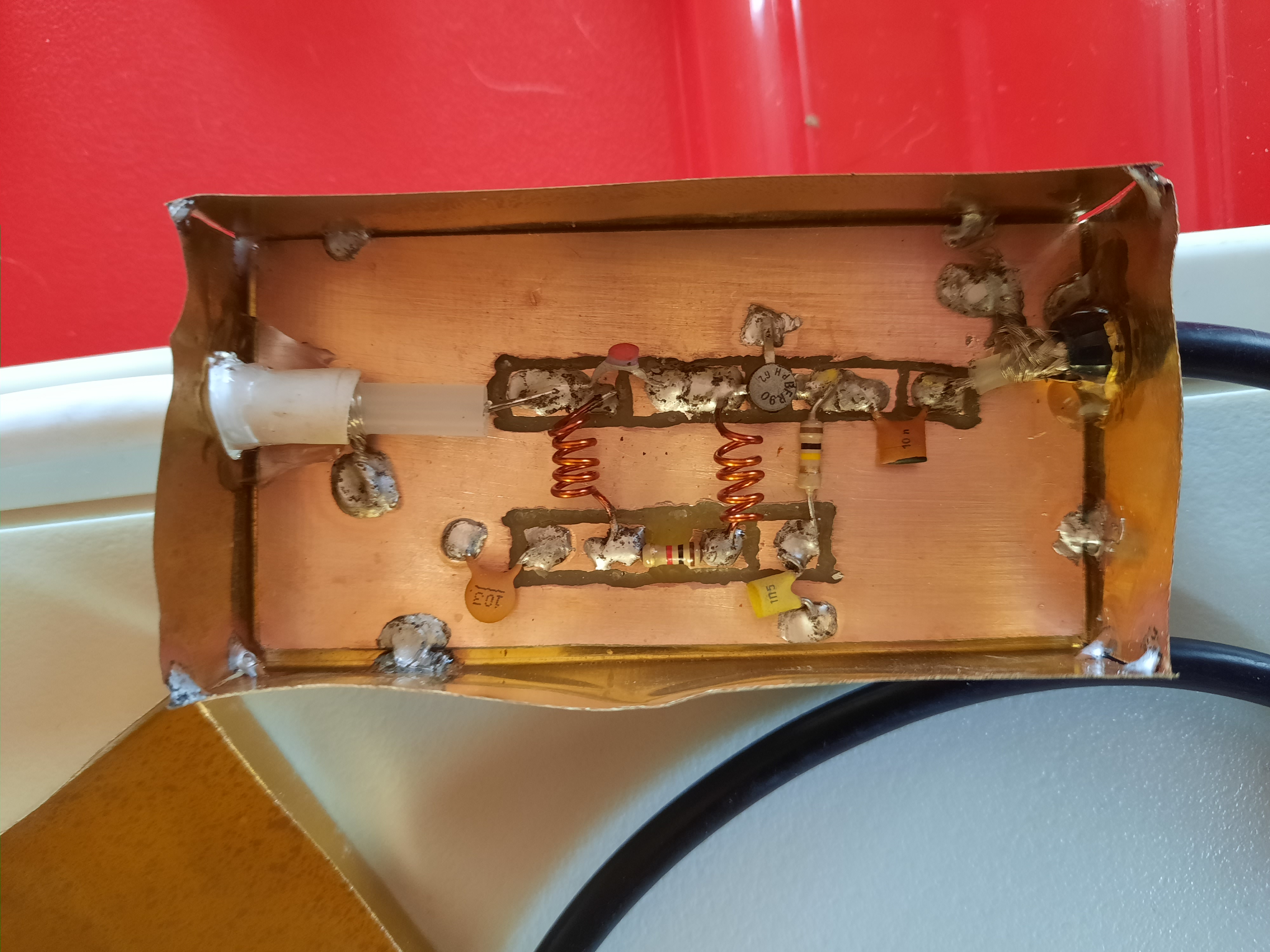

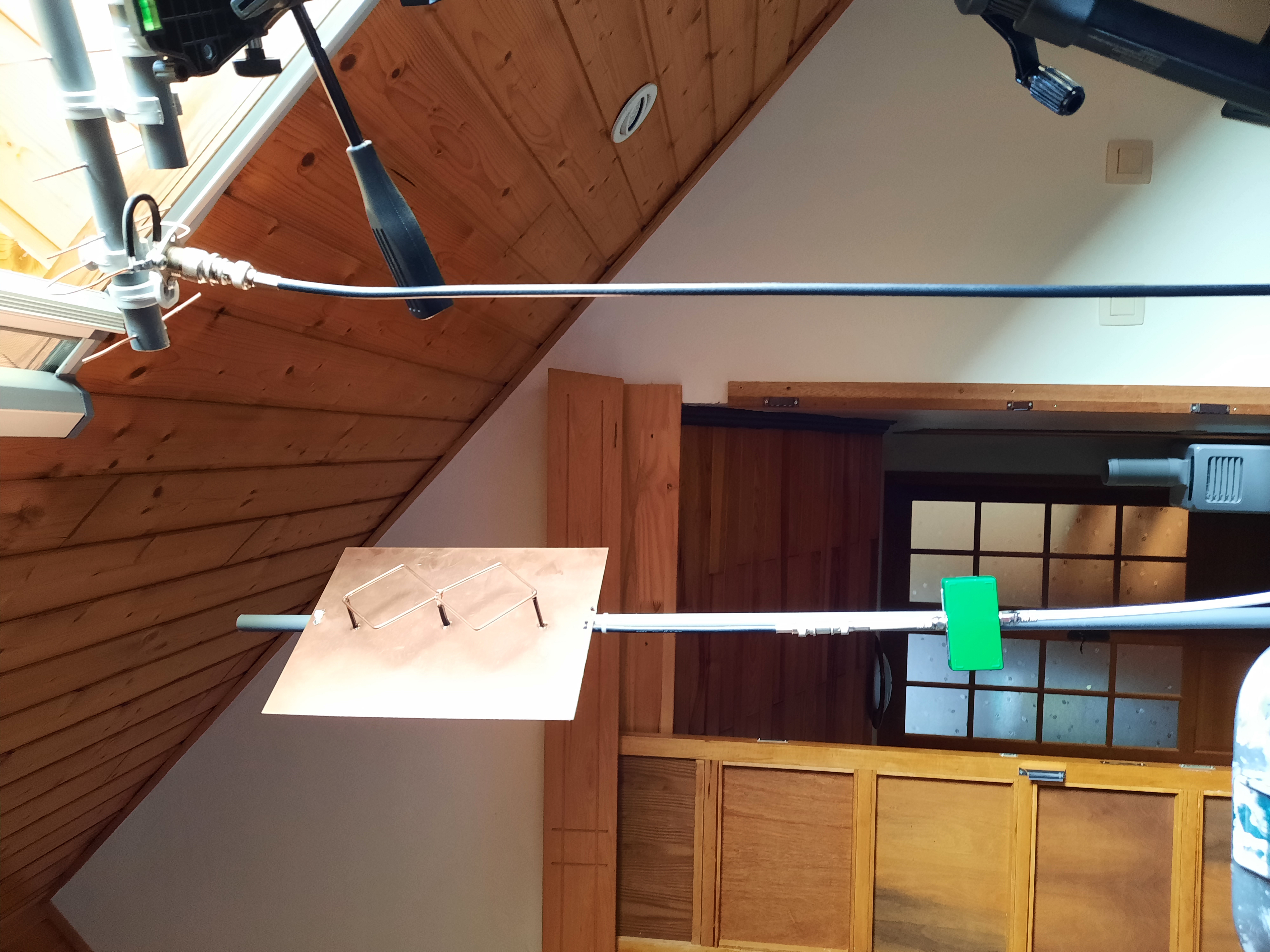

Une biquad est aussi utilisée - la petite boîte verte en dessous de l'antenne est un préampli à MAR6, schéma de ON6MU.

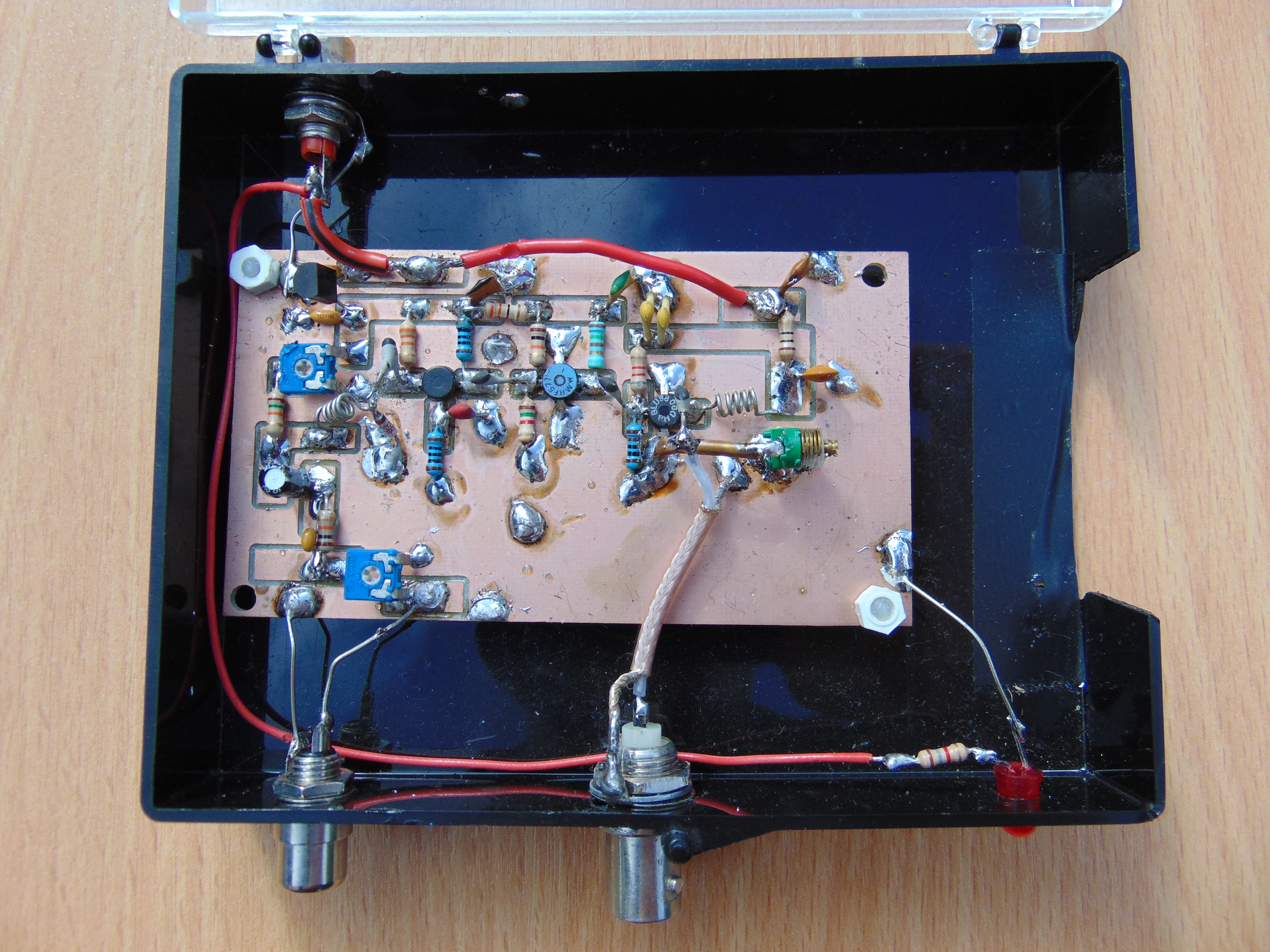

Ici le préampli à BFR90 de Jean F6HCC.

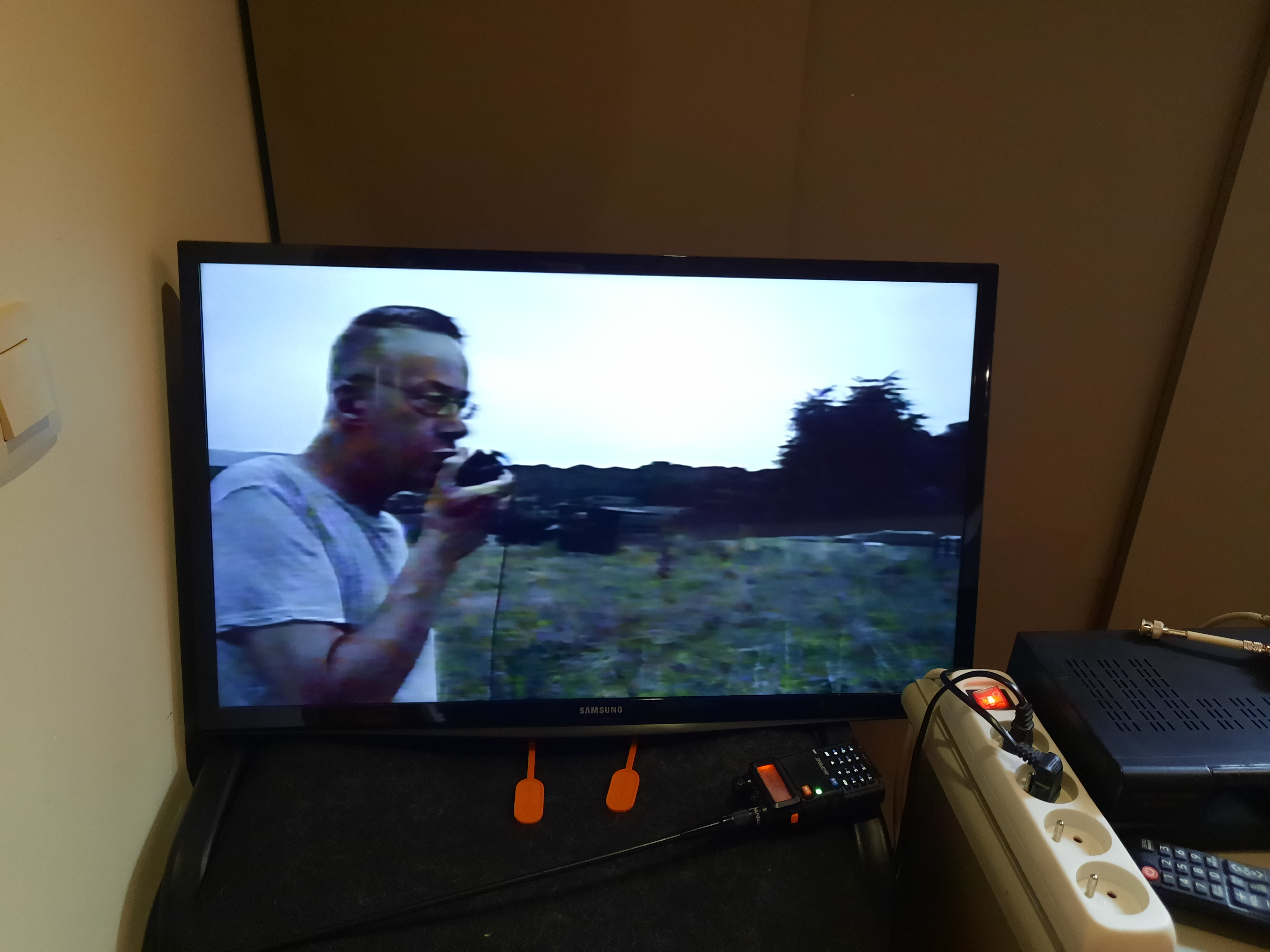

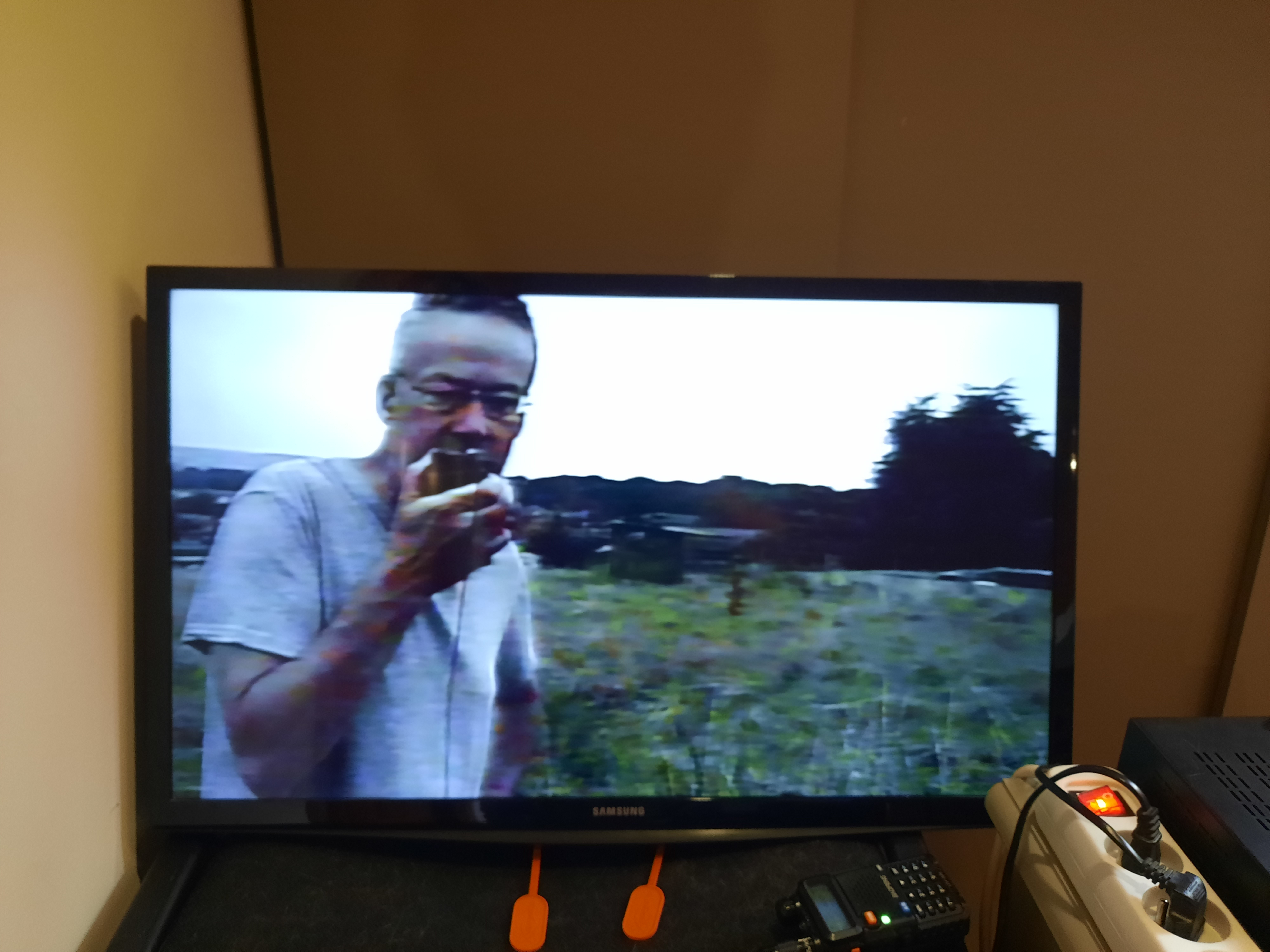

Enfin un résultat ! la photo ne reflète pas la qualité de l'image reçue par Mario ( floue car bougé ), sans doute l'émotion et la précipitation d'immortaliser cette première liaison ATV.


Biquad ou yagi le résultat est le même, image B5 ; maintenant que l'on sait que ça marche, il faudra essayer une liason depuis mon qra, l'avenir nous dira que c'est possible mais avec un peu plus de puissance et un meilleur préampli en rx.

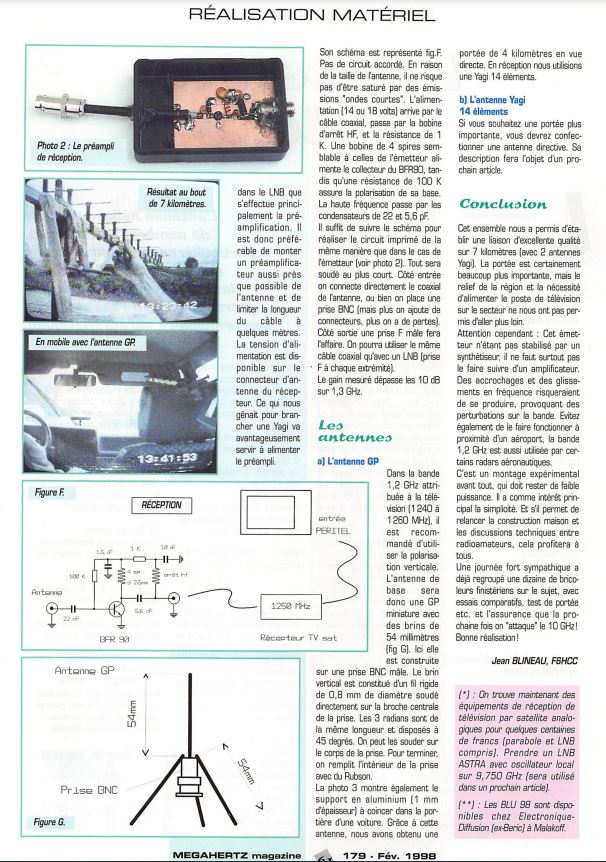

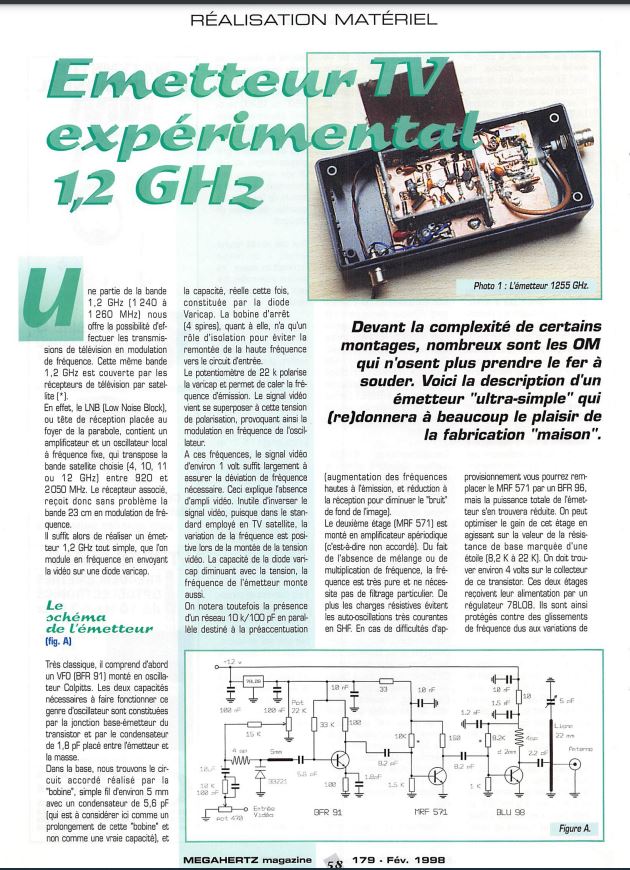

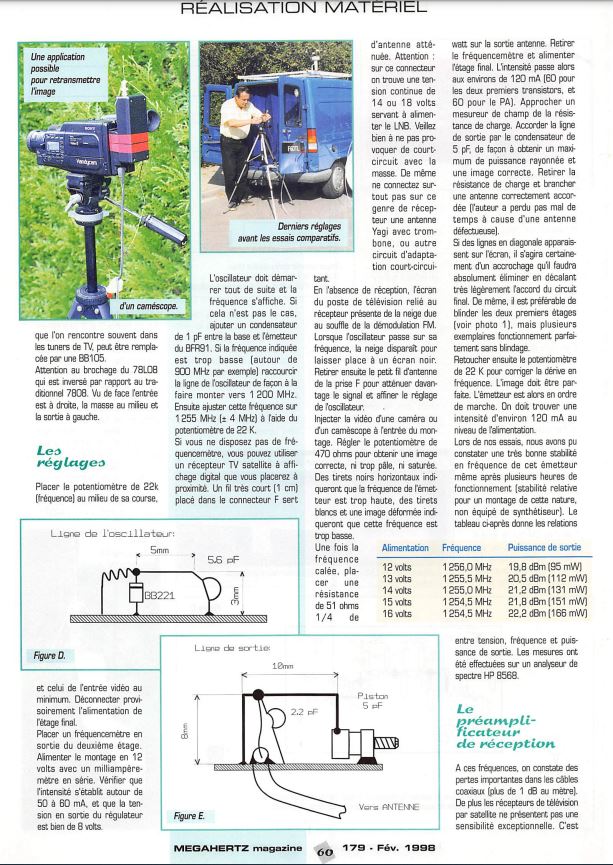

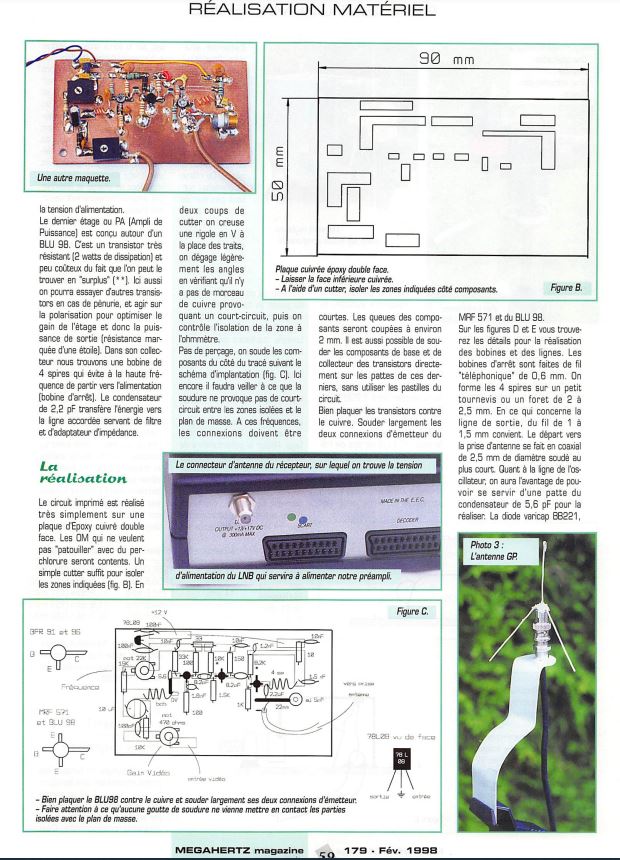

Extrait du " Mégahertz " num 179, article de F6HCC Jean.


Le transistor BFR 90 est très facile à trouver


Par contre les MRF571 et BLU98 sont obsolètes et difficile à trouver


J'en ai encore quelques uns, contactez moi si vous voulez faire le montage.
