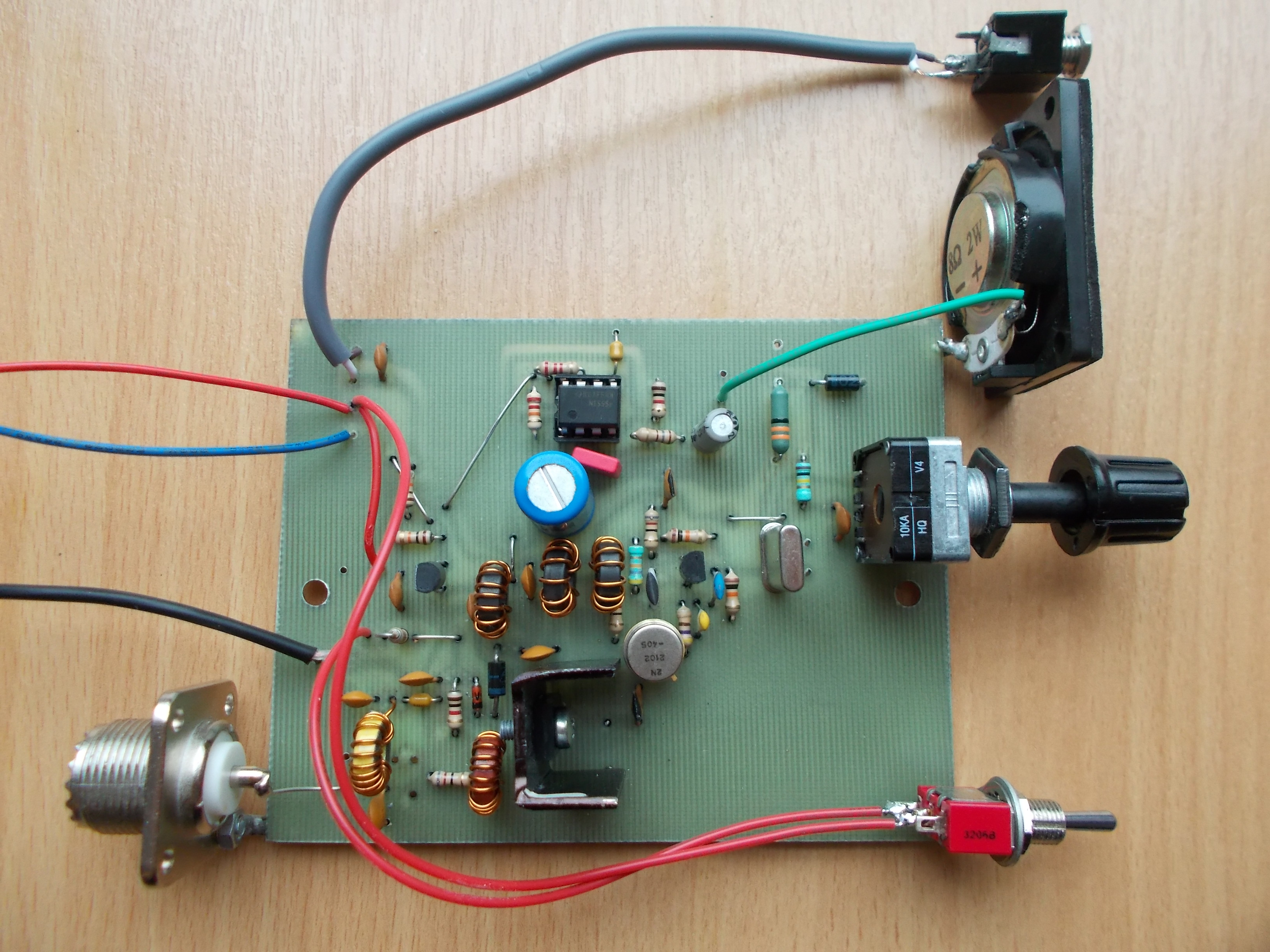

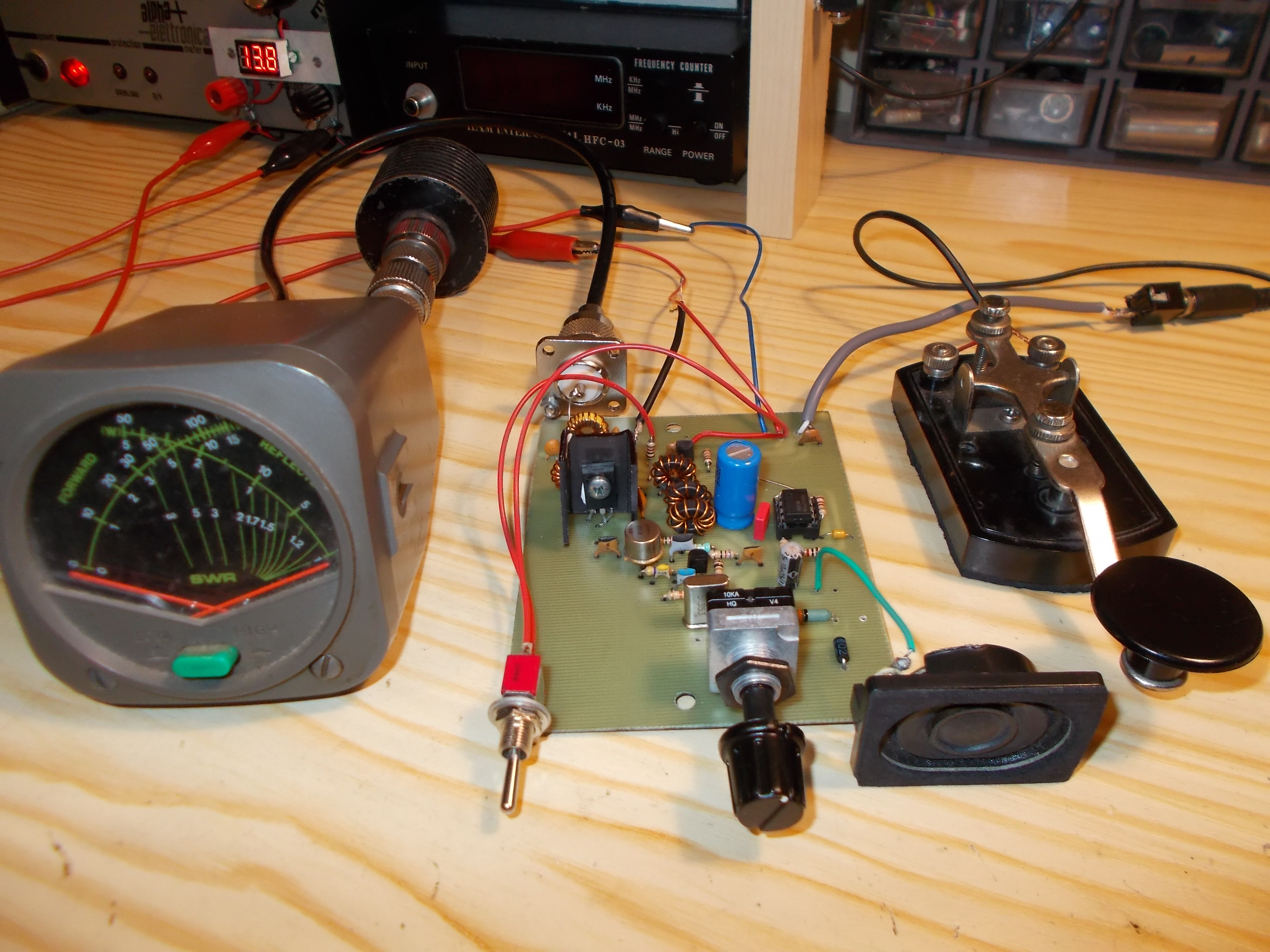

TX QRP 60De la même génération que le rx DC 40 de chez Ramsey, magistralement reconstitué et amélioré par Bernard, F6BCU, voici le qrp 60 par Bernard

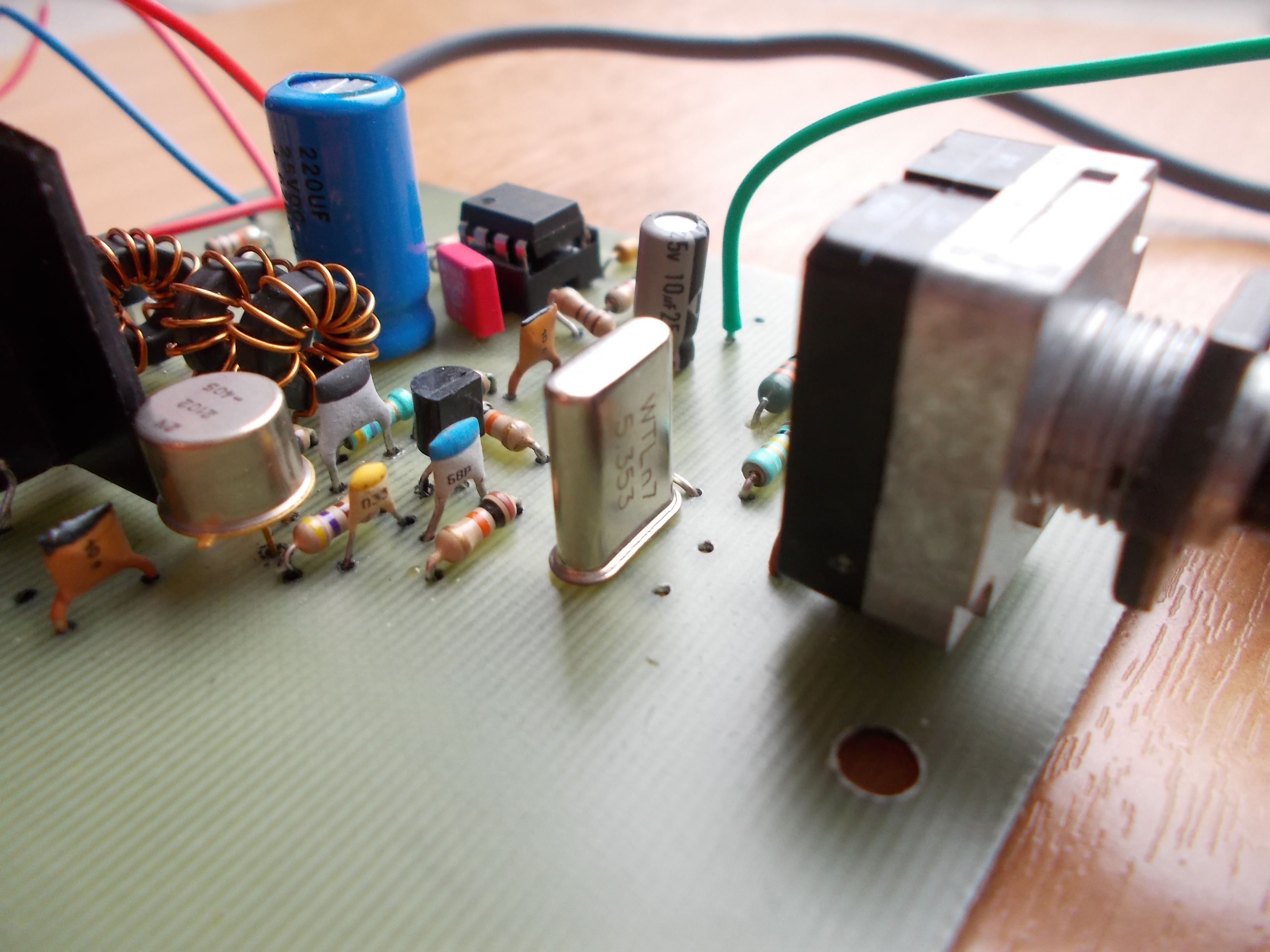

Avec un quartz, la couverture est de 1,5 khz, de 5.351,5 à 5.353 mhz ; Bernard a prévu la place pour un deuxième quartz pour en faire un super vxo.

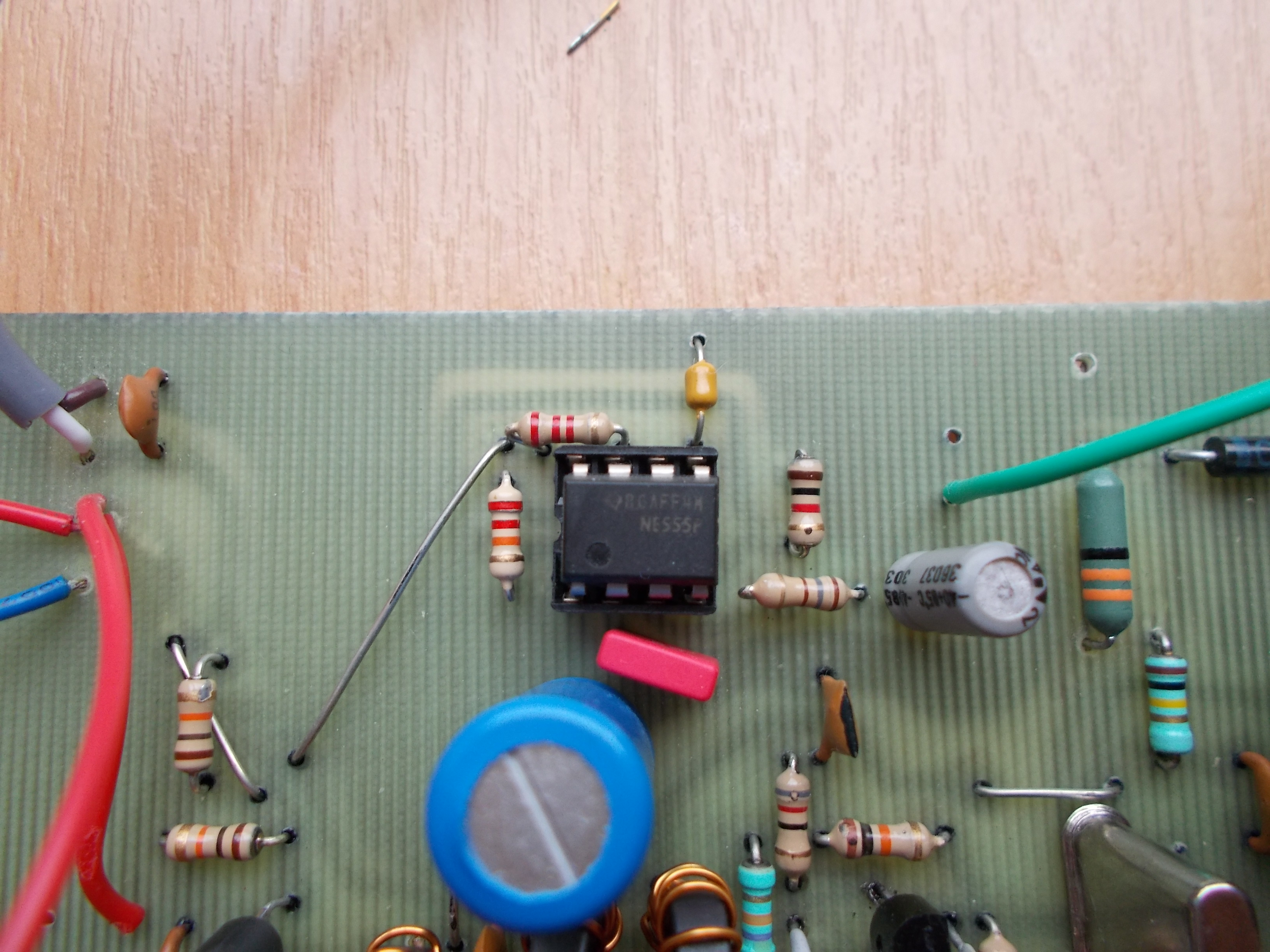

La platine est également équipée d'un monitoring, à base de ne555.

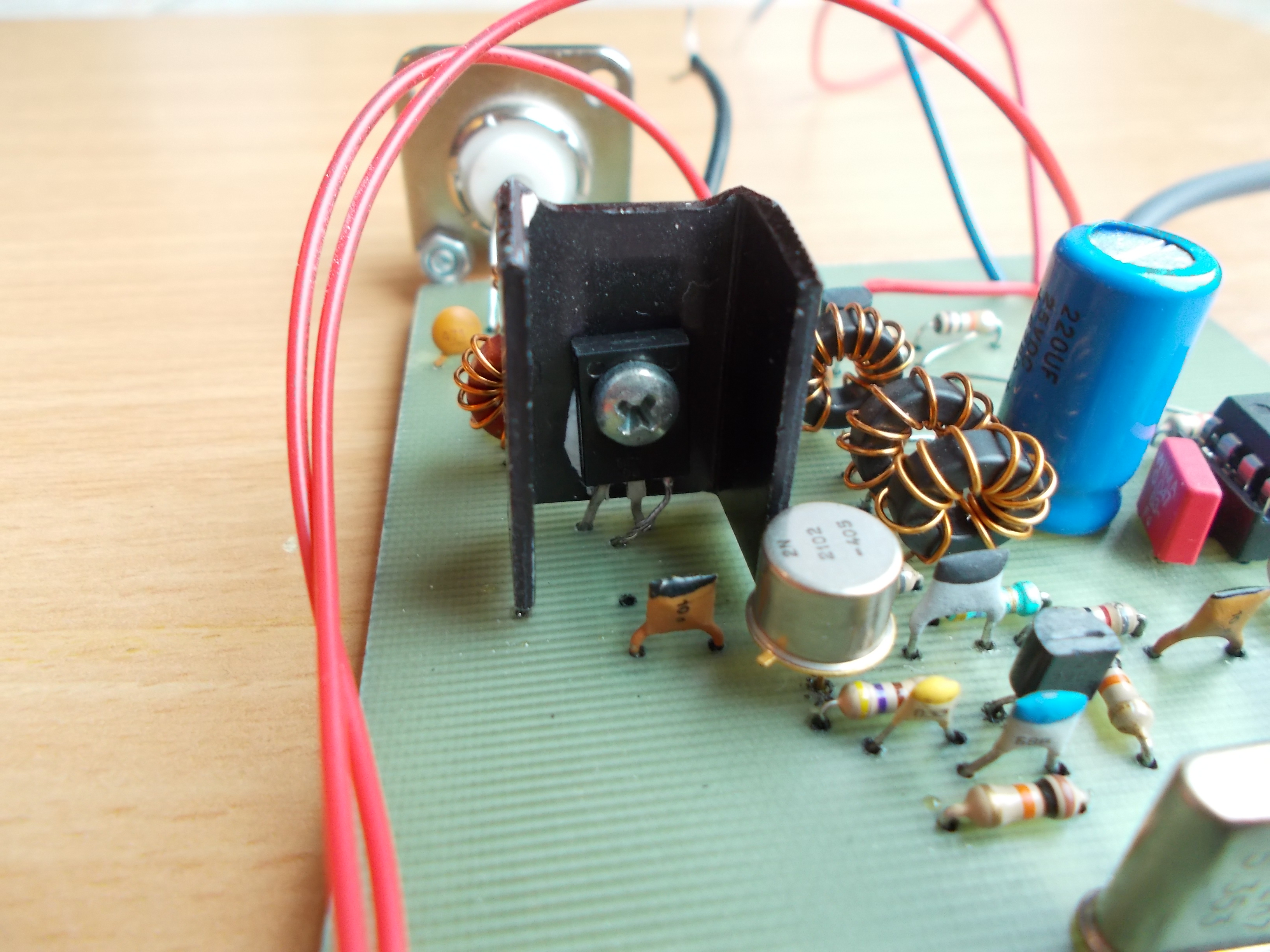

Les transistors utilisés : un 2n3904 pour l'oscillateur, mais faute de 2n3053 j'ai mis un 2n2902 pour l'étage tampon, et un bd139 au pa ; à 13.8 v j'obtiens 0,7 w.

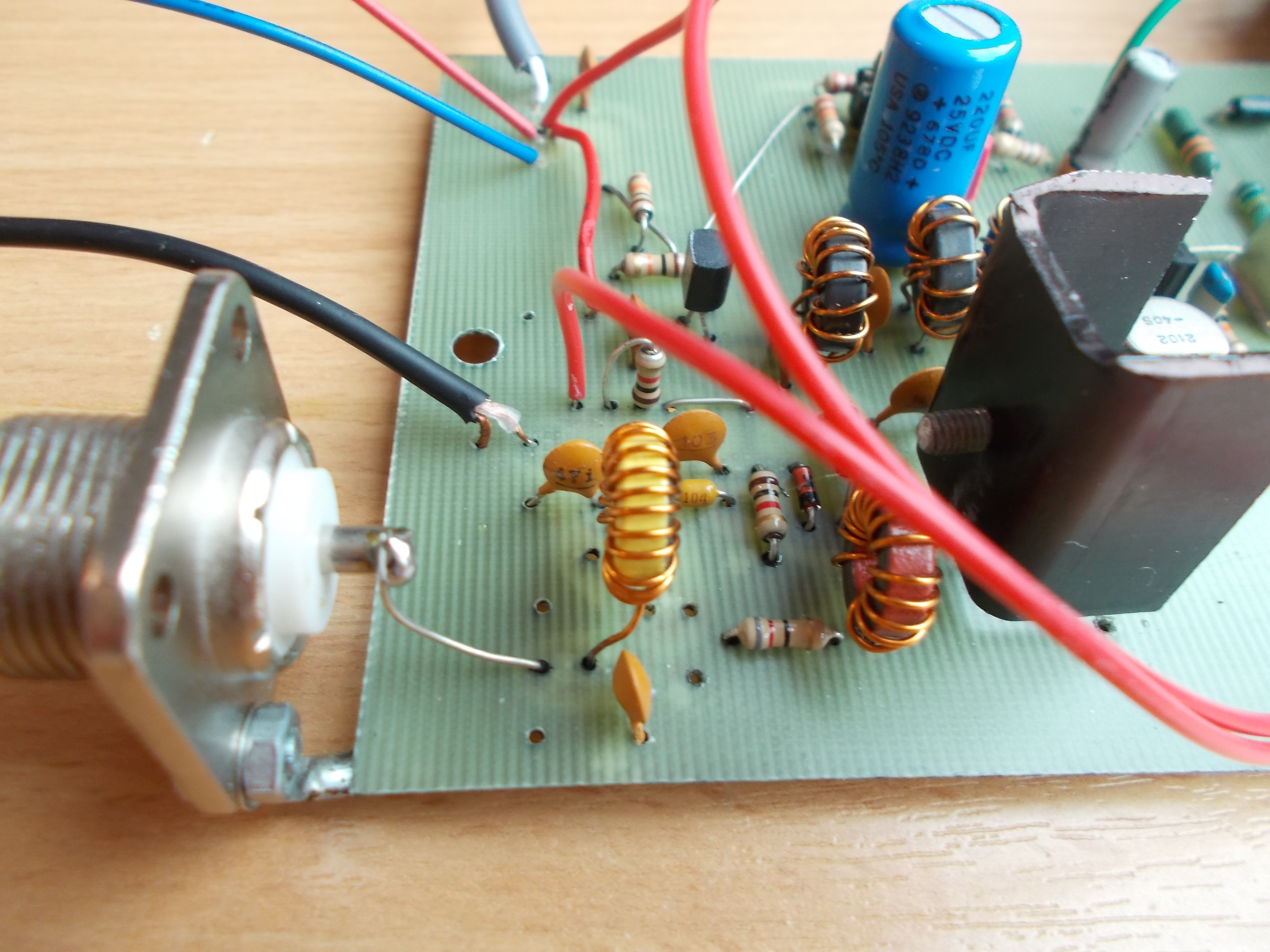

Vu la puissance réduite de ce tx, un filtre passe-bas à une cellule est utilisé ( condensateurs de 470 pf et inductance sur tore 37/6, 16 spires fil émaillé 0.5 )
Reproductible, endurant ( le bd139 ne chauffe pas ), il est prévu d'ajouter un pa au final pour avoir 5 watts et trafiquer en qrp confortable.
