 TRX 60 mtrs

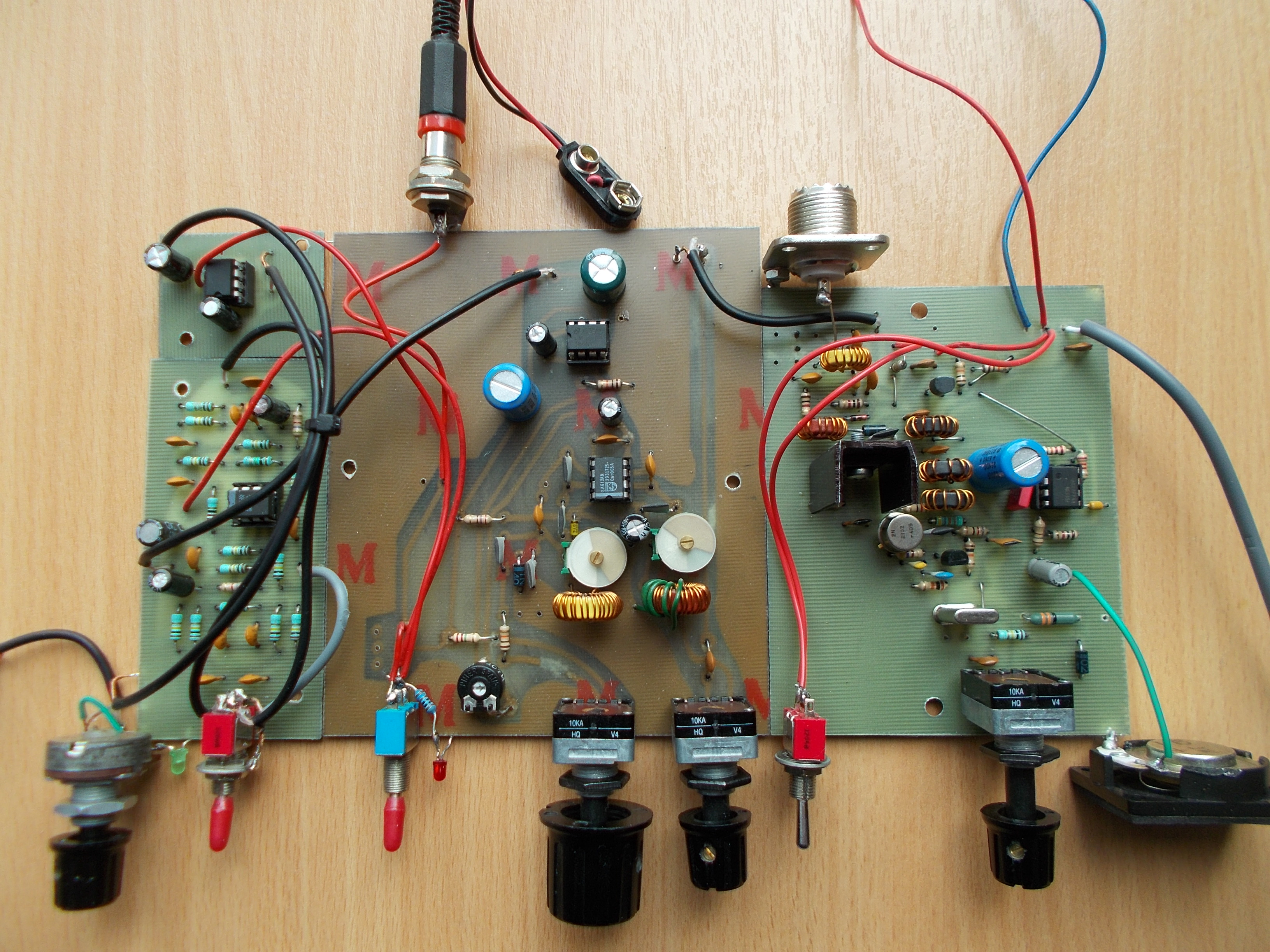

Consitué de plusieurs platines, HR DC 60 + filtre cw et le QRP 60, cet ensemble me permet de trafiquer en cw qrpp sur 60 mtrs.

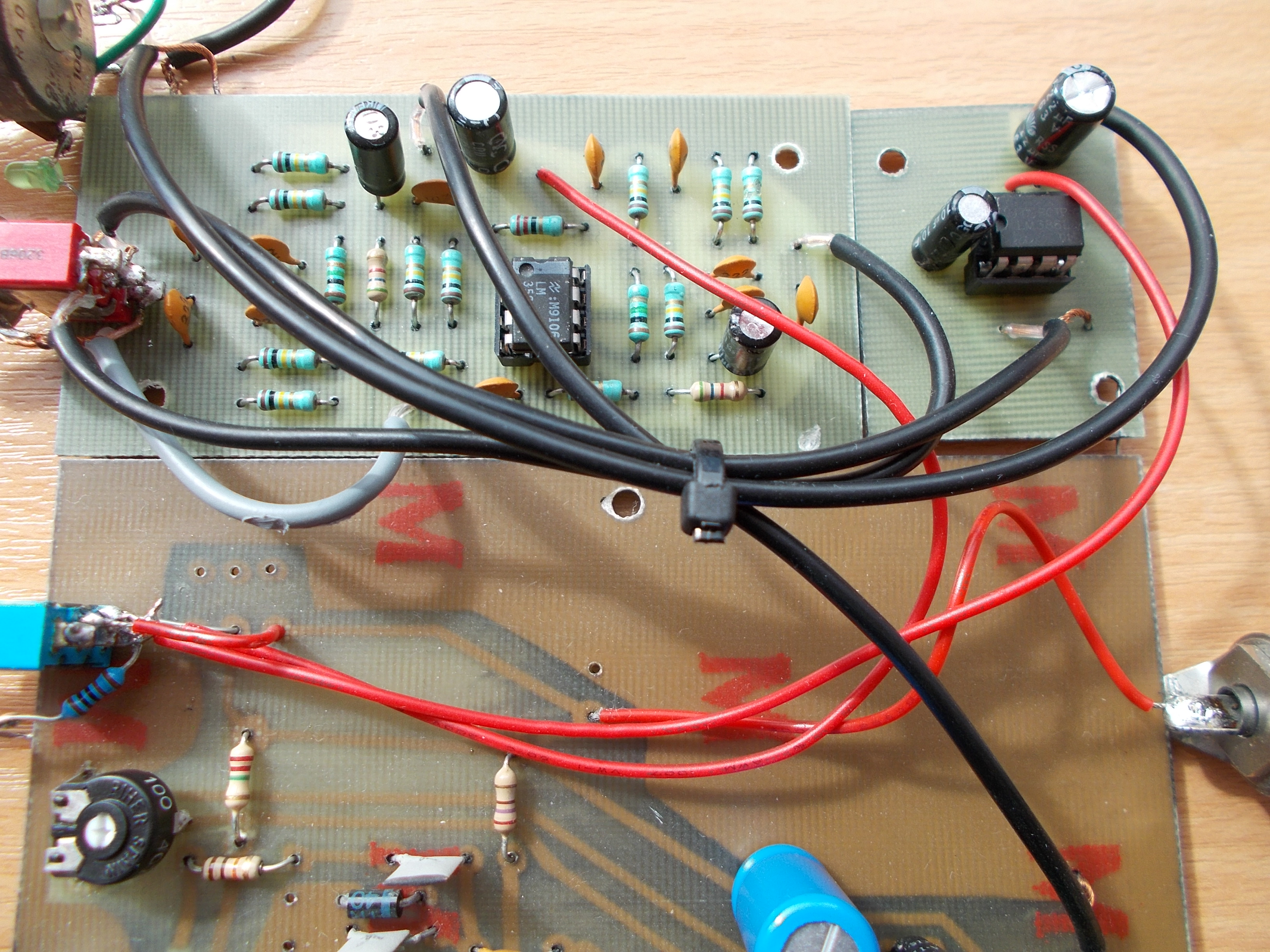

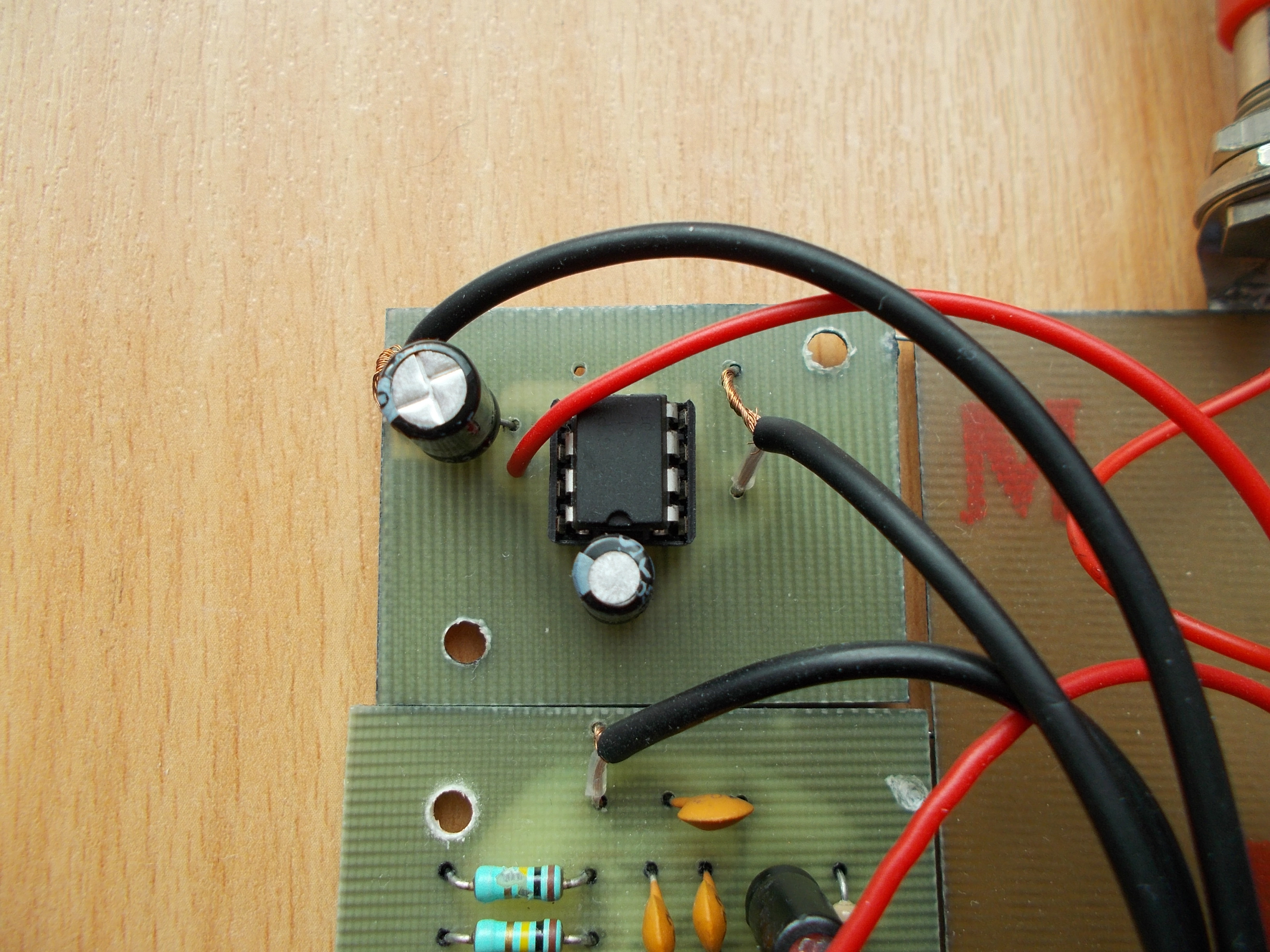

En sortie du filtre cw, un ampli bf LM 386 a été rajouté.


Un pot de 220 ohm directement placé en sortie du LM386 permet de règler le volume.


Le pot volume sur la platine RX est enlevé, remplacé par un modèle miniature, qui sert à règler le niveau d'entré du filtre cw.


Pour éviter des accrochages, bourdonnements ... du cable coaxial est utilisé pour les connexions bf entre les platines.

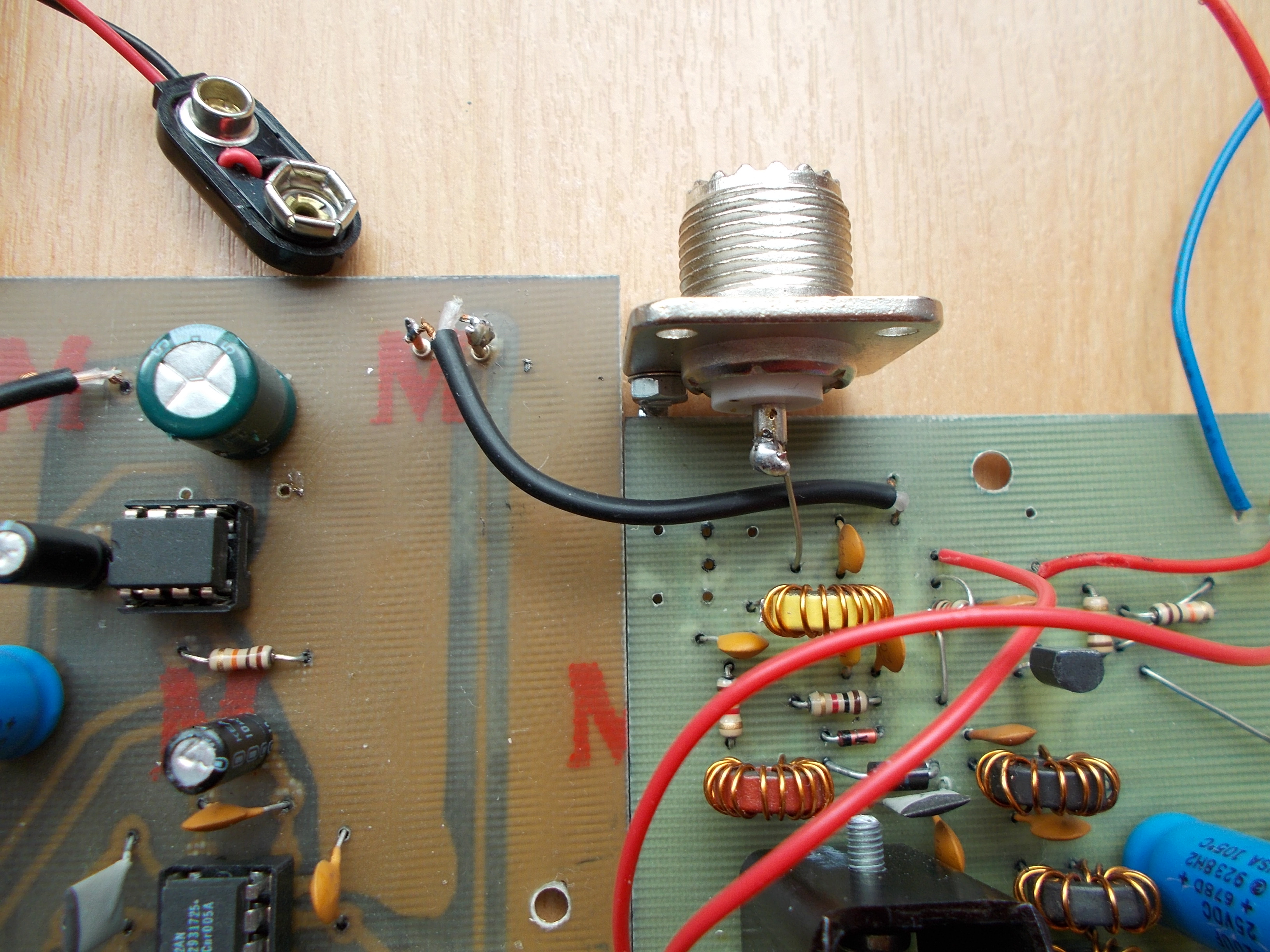

Ici la sortie antenne du RX est reliée au TX par un morceau de coax 50 ohm.

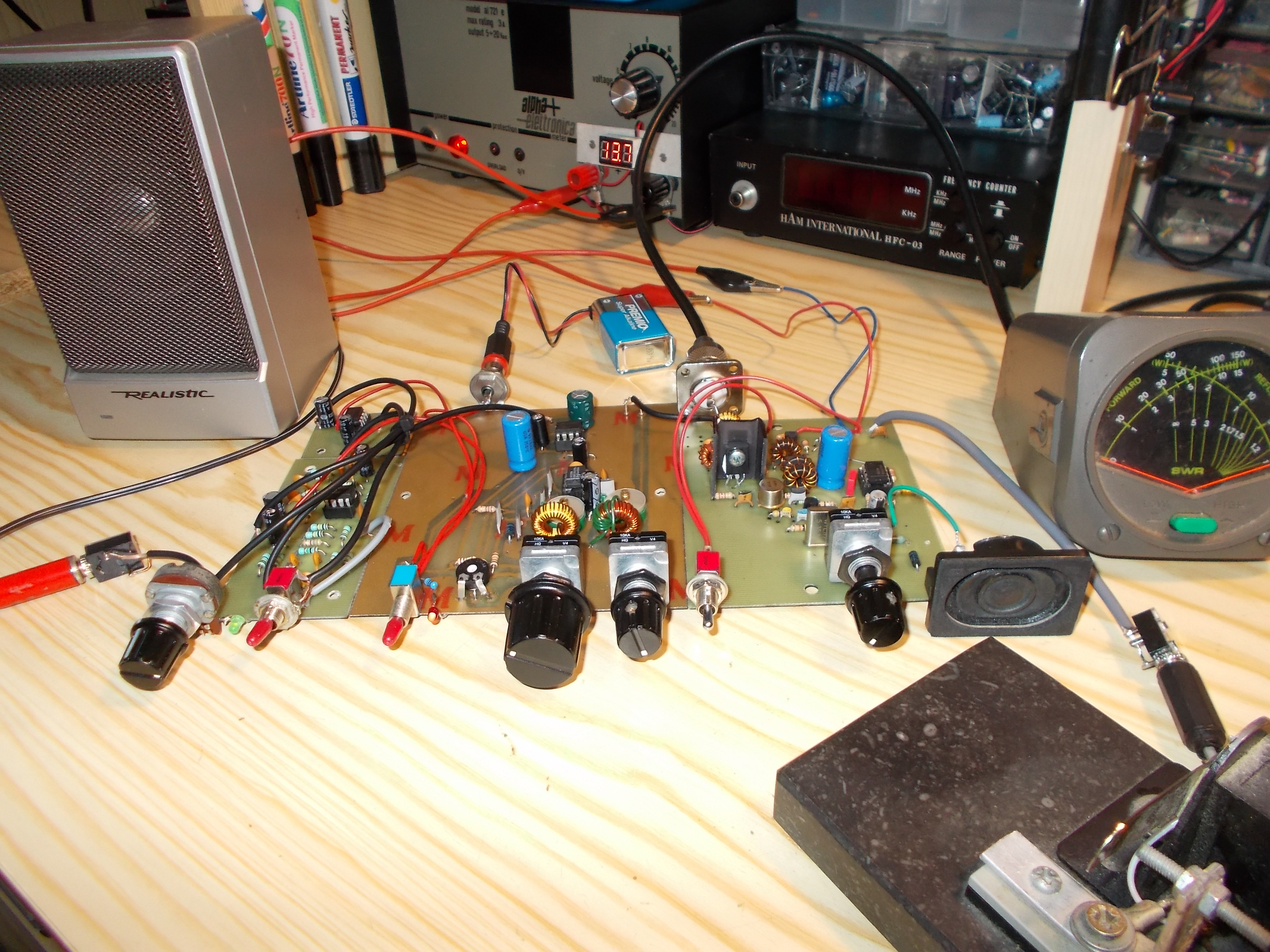

Premier qso avec le petit watt HF : SP2BMX. La note cw est trés claire et percutante disent mes correspondants, le récepteur et sont filtre donne un grand confort d'écoute, plus de gêne du psk31 présent juste à coté de la partie cw dans la bande des 60 mtrs.
