 RX VHF F6HCC

Réalisé par LLC suivant un schéma de F6HCC https://f6hcc.pagesperso-orange.fr/rx3transistors.htm

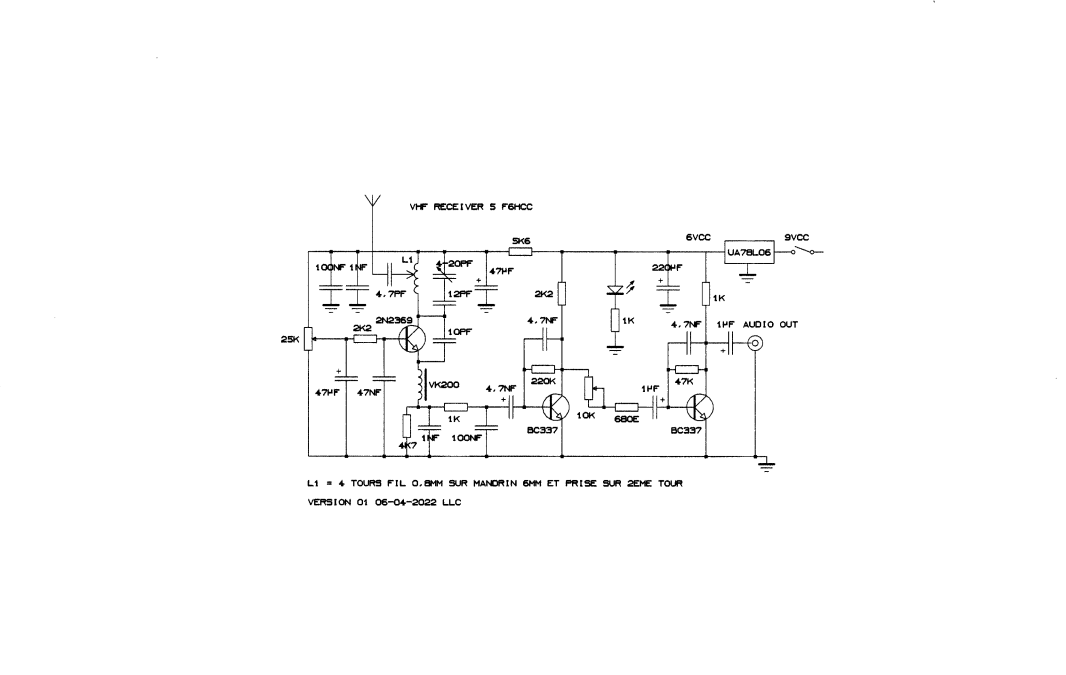

Le schéma , disponible en taille réel ici - 19 Ko

VHF Receiver 5 (F6HCC)

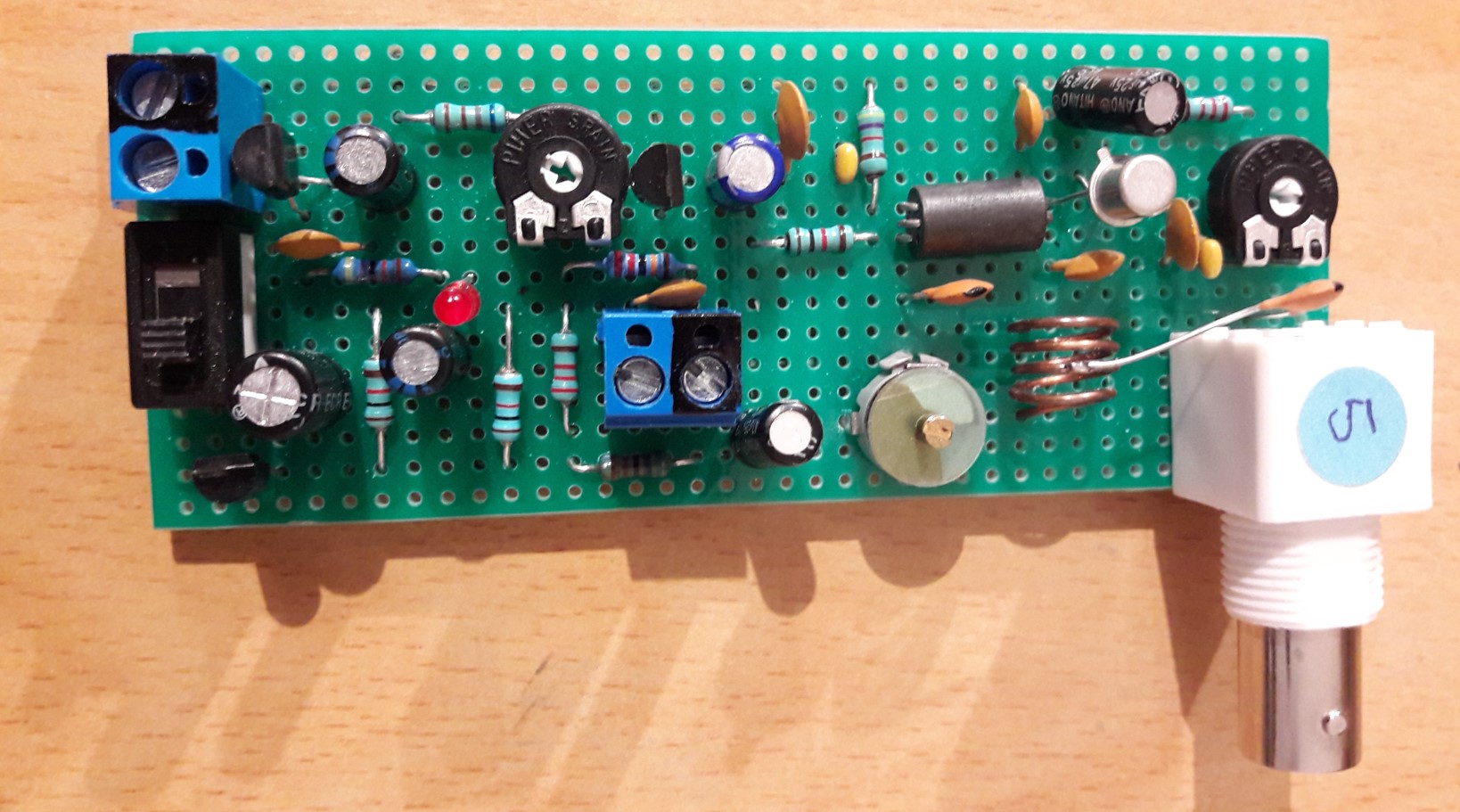

Le schéma de ce petit récepteur a été publié par F6HCC sous le titre « Récepteur VHF AM à 3 transistors » daté de décembre 2012. La réalisation ci-dessus suit scrupuleusement le schéma de F6HCC, avec seulement deux toutes petites modifications.

Ce récepteur fonctionne bien avec une petite antenne GPA. Il dispose d’un vrai circuit d’accord LC parallèle, contrairement à beaucoup de petits récepteurs que l’on trouve sur le web, qui ont un condensateur d’accord branché sur la masse.

La prise d’antenne se fait sur la deuxième spire de la self bobinée en l’air, mais la position de la prise ne semble pas critique puisque l’on peut aussi brancher l’antenne sur le collecteur du transistor 2N2369. Supprimer le petit condensateur de 12pf en série avec le condensateur ajustable amène le récepteur dans la bande FM (du moins sur le montage illustré sur la photo).

Le schéma publié par F6HCC est conçu pour une alimentation de 6VCC. Ici, un régulateur de tension UA78L06 a été intercalé en entrée du montage pour pouvoir utiliser une alimentation standardisée de 9VCC. Une LED témoin mise en tension a également été ajoutée.

La partie BF est assurée par 2 transistors BC337 dans un câblage très classique. Le récepteur fonctionne bien sur un casque 50 Ohms, mais la sortie ne semble pas suffisante pour attaquer un petit haut-parleur de 4 Ohms 3 Watts RMS.

La sortie se fait donc préférentiellement sur un ampli BF externe, qui donne un niveau sonore plus élevé.

La partie BF du schéma peut être modifiée pour attaquer directement un haut-parleur (voir le schéma 9 avec un LM386 et le schéma 11 avec un Push Pull 2N3904/2N3906).

LLC73sss.
