 RX 60 mtrs

Depuis peu une petite partie de la bande des 60 mètres nous est ouvertes ; ce petit récepteur basique permet de ce faire une idée de la propagation qui y règne.

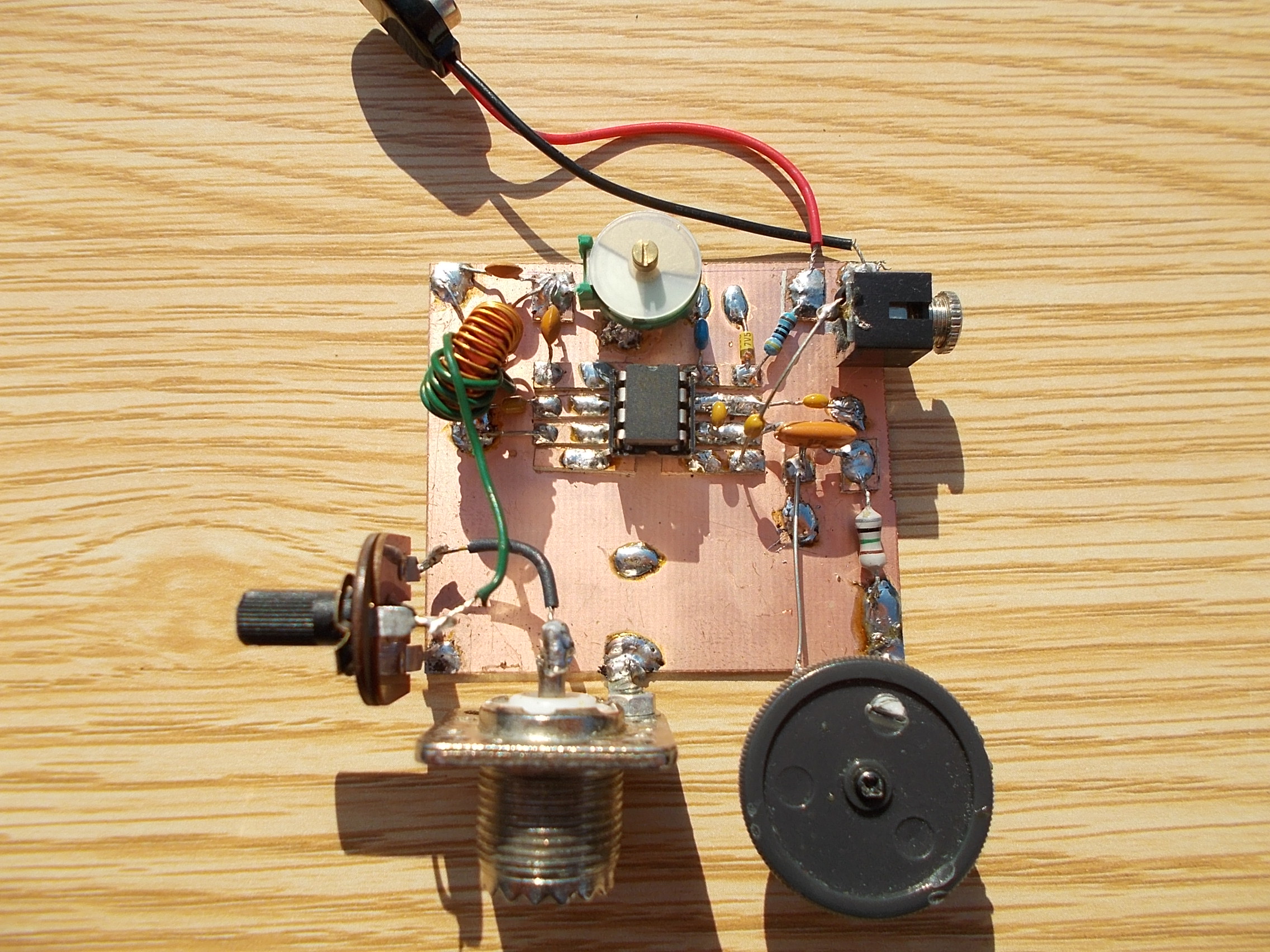

Montage archi-classique avec sa612,  filtre de bande simple et atténuateur ( récepteur à conversion directe - mes préfèrés. )


Un résonateur 5,5 mhz avec en série une inductance de 15 µh permet d'atteindre la nouvelle bande ( valeur pouvant légèrement changer suite à la disparitée des composants ).

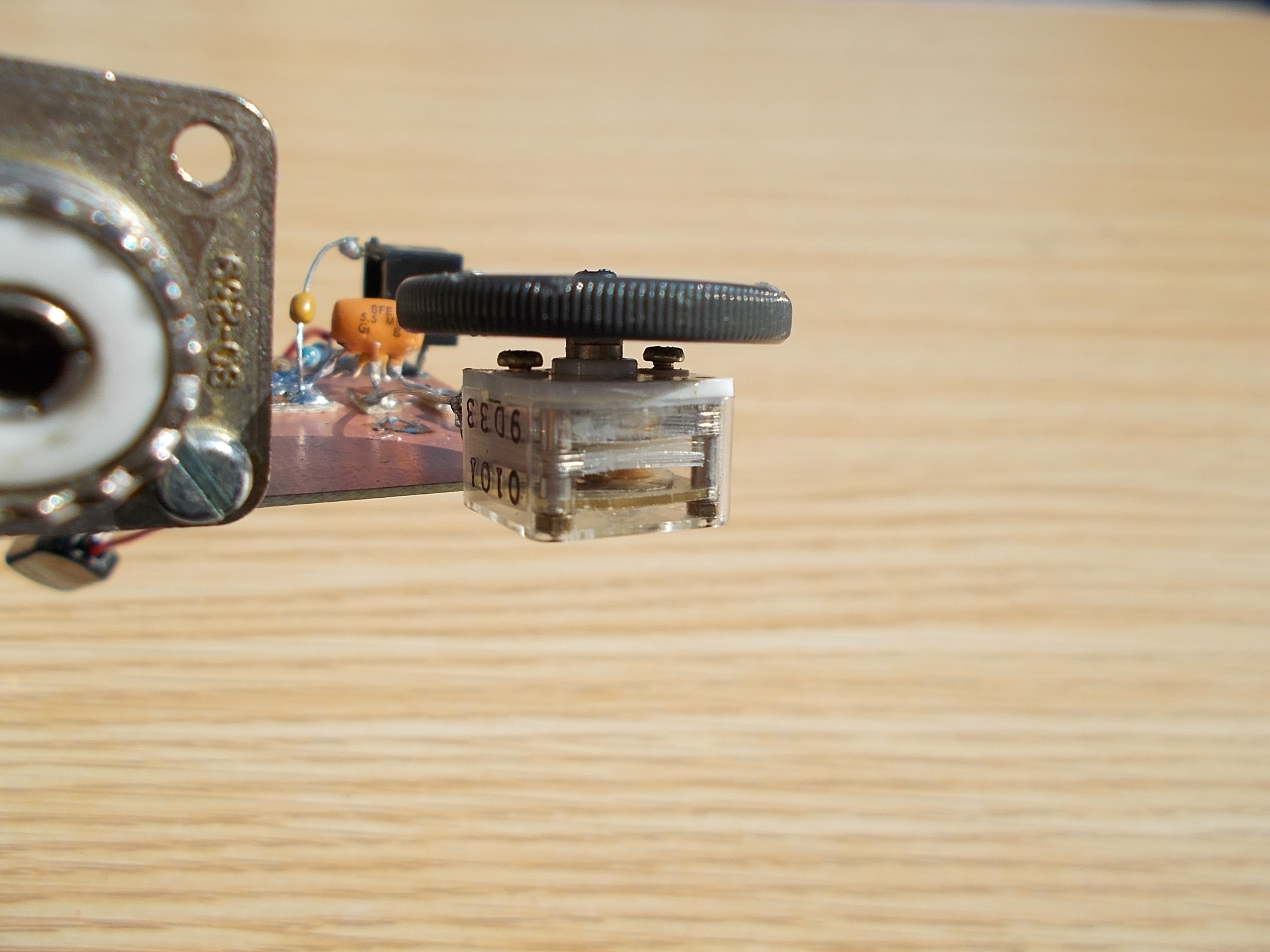

Le cv est un polyvaricon de récup ; la plage couverte va de 3,345 à 3,370 mhz et couvre donc les 15 khz autorisés ( 3,351 à 3, 366 mhz ).


Après quelques heures d'écoute ( sur mon antenne " fuchs " 40 mtrs ... ), j'ai constaté que la bande était bien occupée par des stations de toute l'europe, avec souvent des signaux qro's ;  j'espère être qrv prochainement en émisssion, cw ou phone.

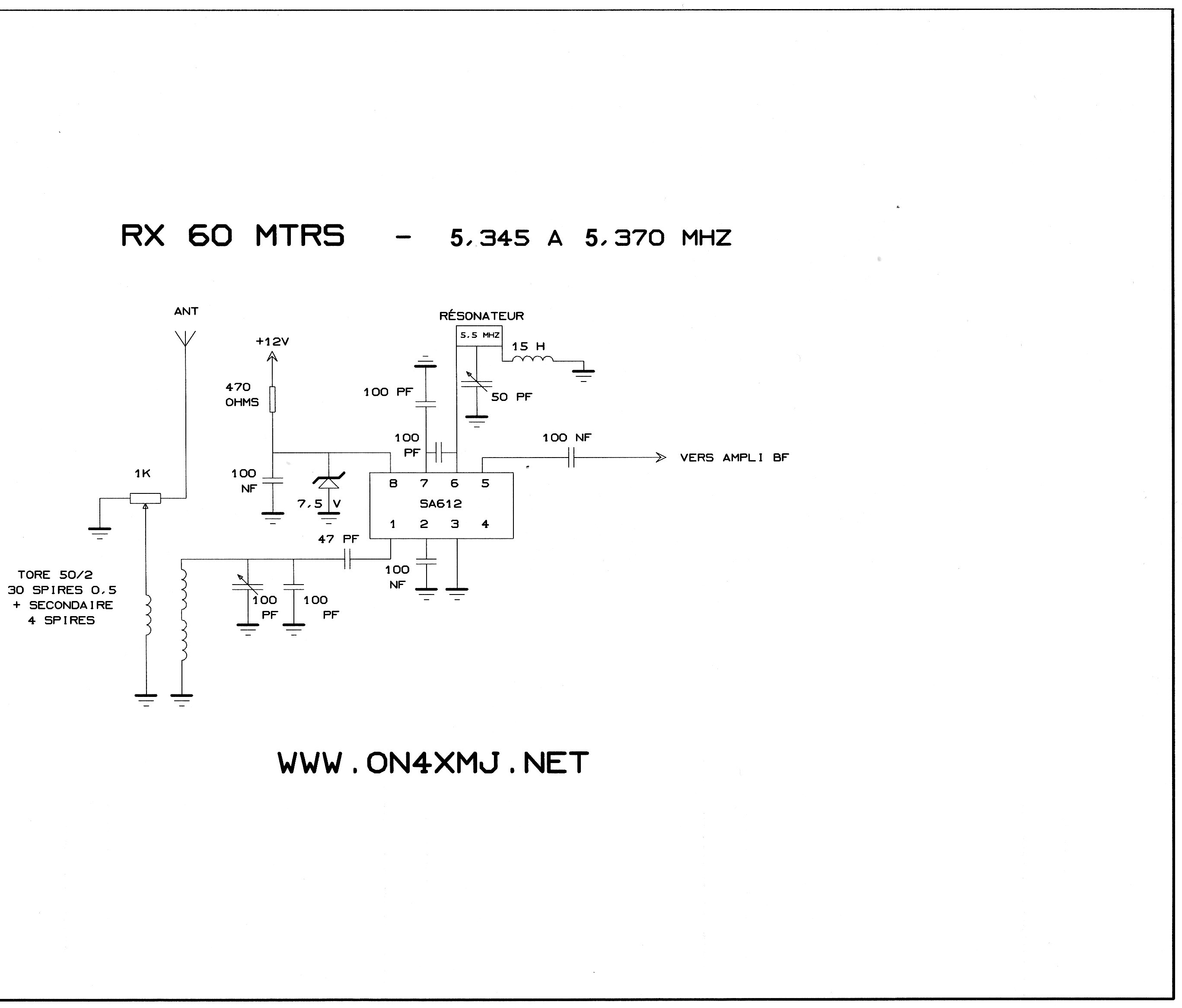

Le schéma , Taille réel en cliquant ici - 2735 x 2333 pixels - 487 Ko
