Quad 2 éléments 20 mtrVoiçi " the antenne " pour le DX, ma préfèrée - j'en ai fait plusieurs lorsque j'étais om 27 mhz, dont une 4 éléments.

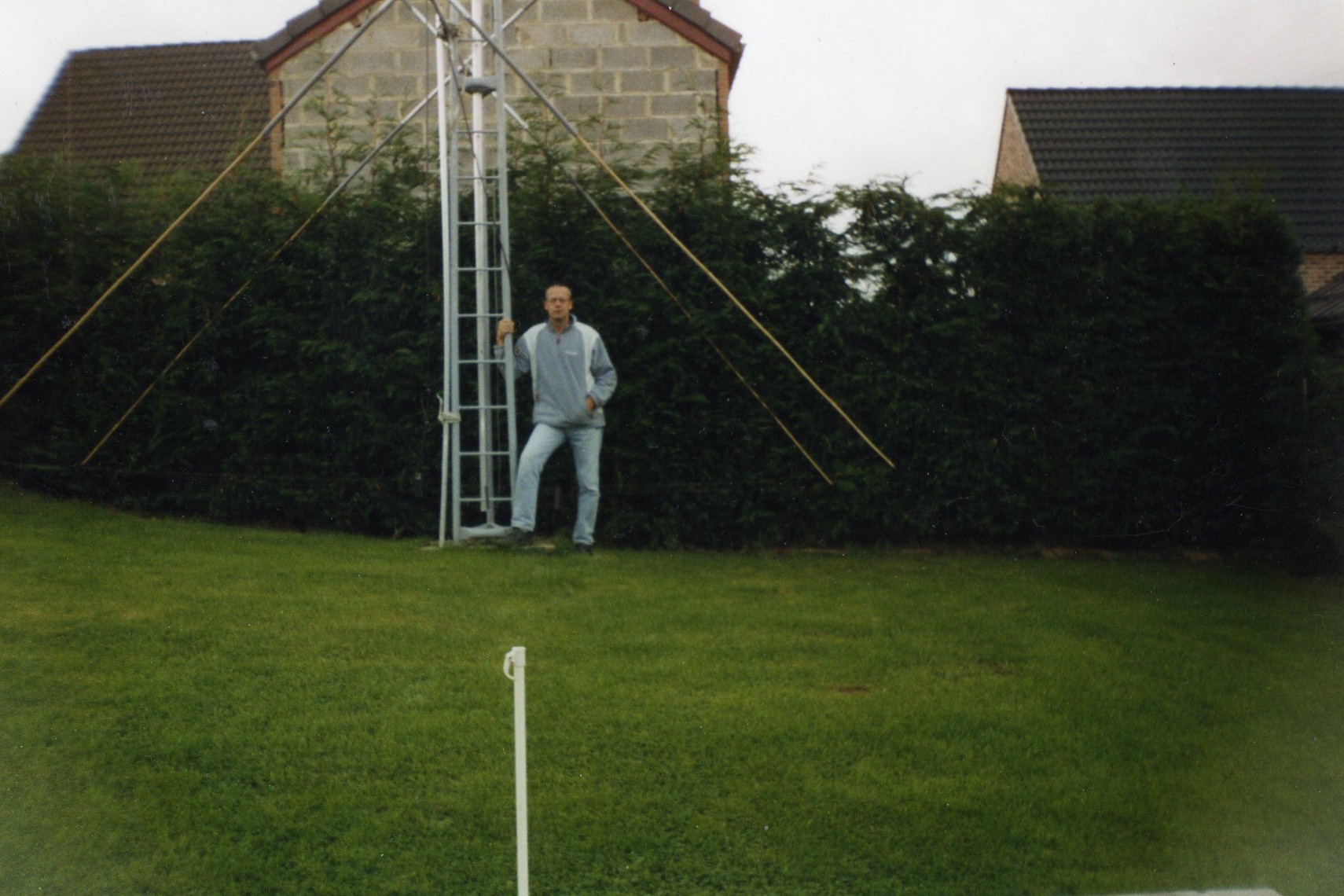

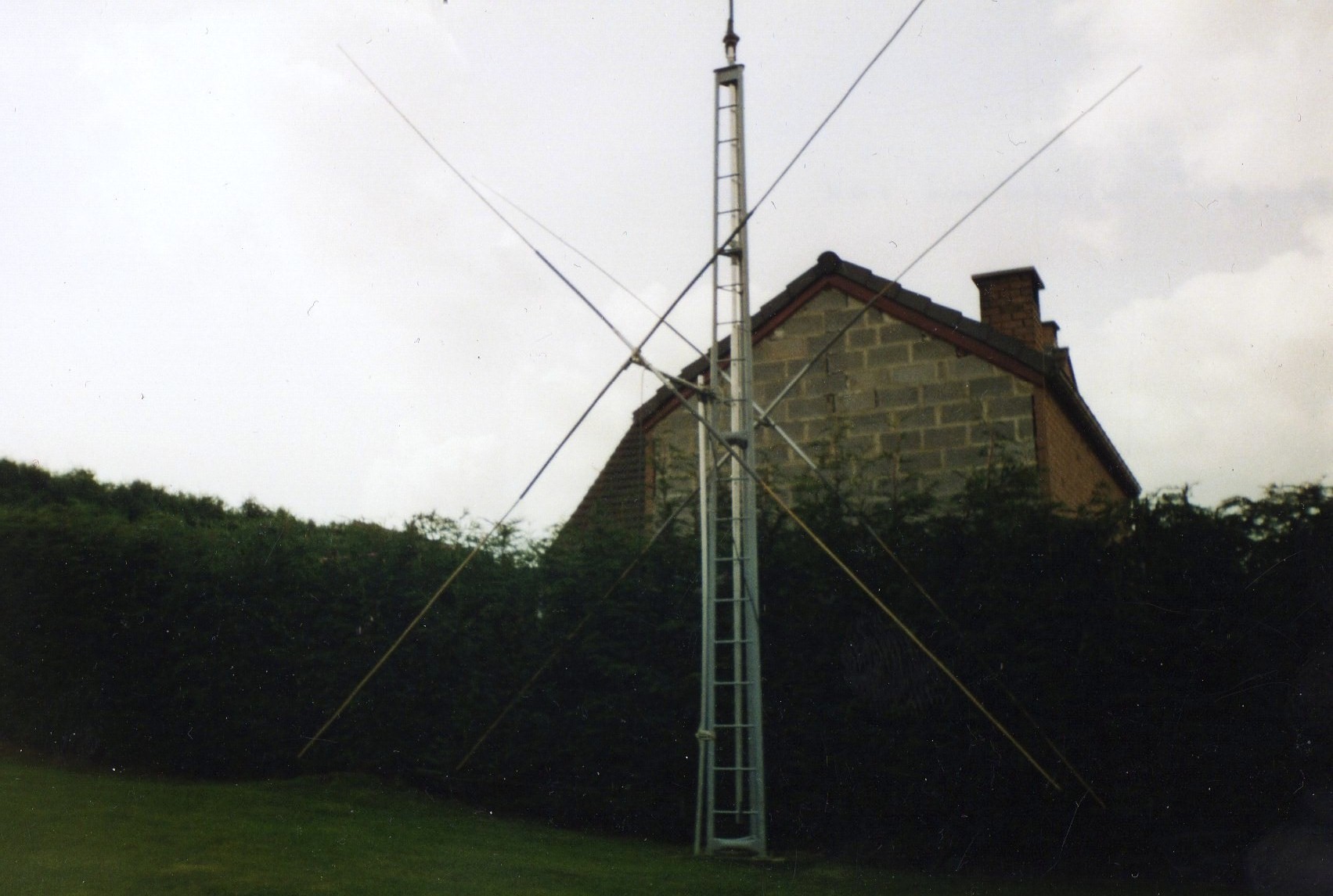

Ici c'est la version 20 mètres, les cotés font donc + ou - 5 m, comparez la taille de l'antenne et le pylone ( c'est un morceau de 6 m ) ... malheureusement un voisin pas du tout content de l'impact visuel d'un tel monstre m'a demandé de l'enlever ; je l'ai tout de même testée à hauteur réduite, pendant quelques semaines, avec bien sûr d'excellents résultats, toujours en qrp avec les 10w du 703.
Les bras sont en perches de bambous, de 3.2 m de longueur, et des tubes en pvc de 32 mm ; cela donne une structure relativement légère ( 13 kgs ), et un bon compromis souplesse - rigiditée pour pouvoir tendre le fil électrique au bout des brins.
Le classique " gamma match " ; pas de CV, j'ai utilisé un bout de coax faisant office de condensateur, on couvre toute la bande 20 m avec TOS de 1.5 max.
