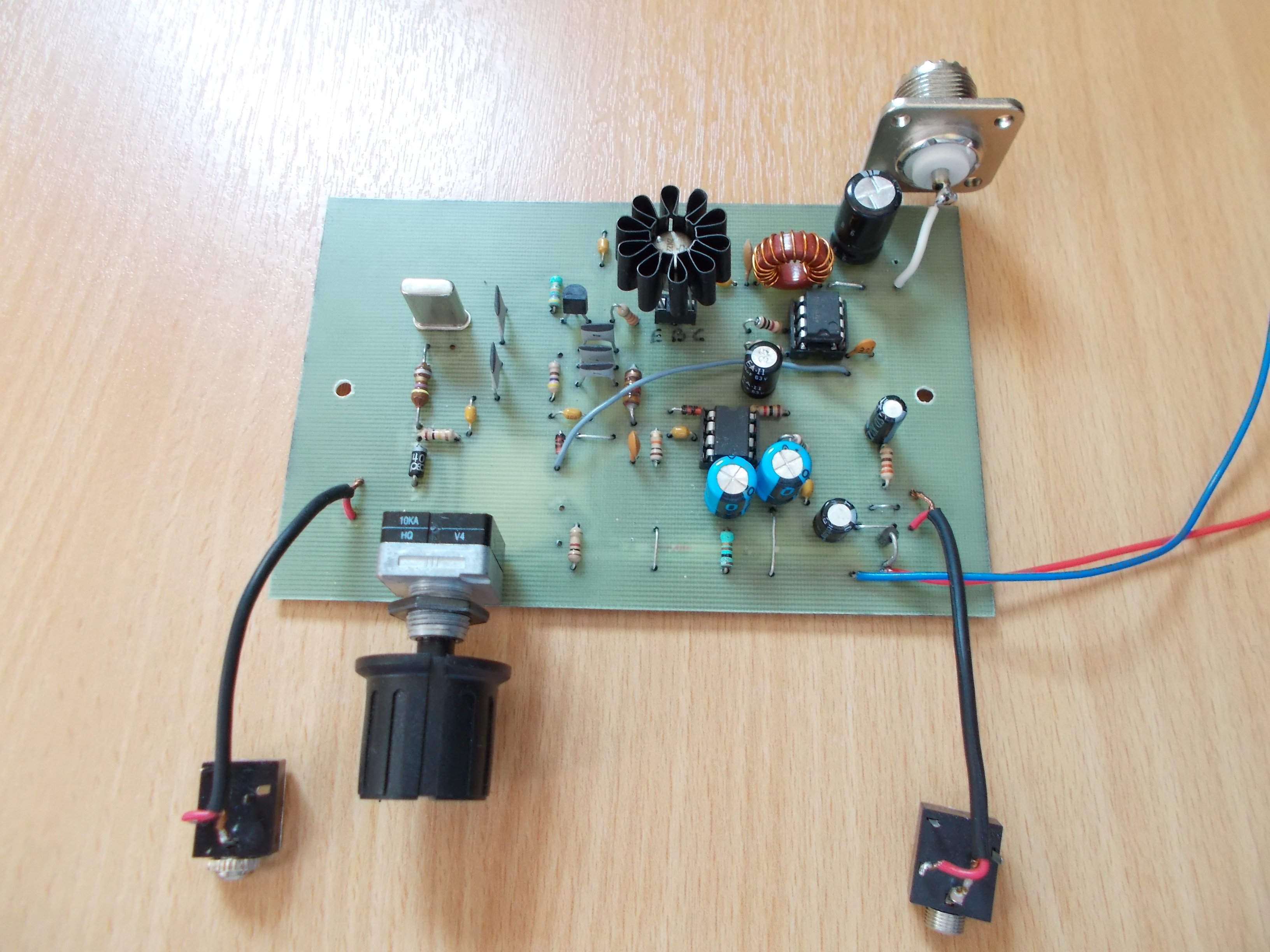

Mini CW ProBasé sur le pixie et amélioré par le très prolifique Bernard, F6BCU, voici son " mini cw pro " - - > Lien pour les explications détaillé par Bernard

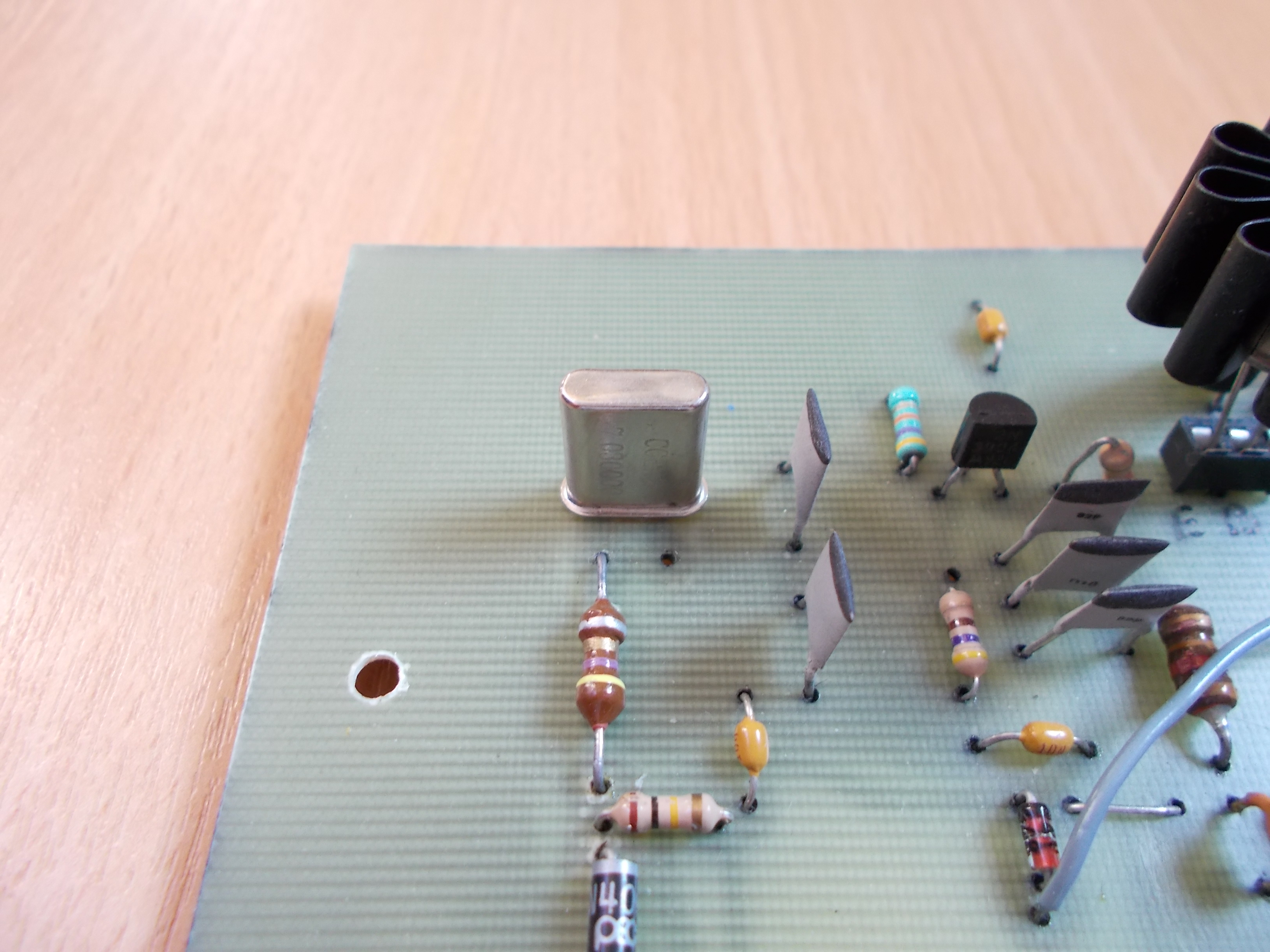

Le vxo et ici un seul quartz , variation de 7.028 à 7.033, soit 5 khz ; avec 2 quartz on en fait un super vxo, 20 khz couvert.

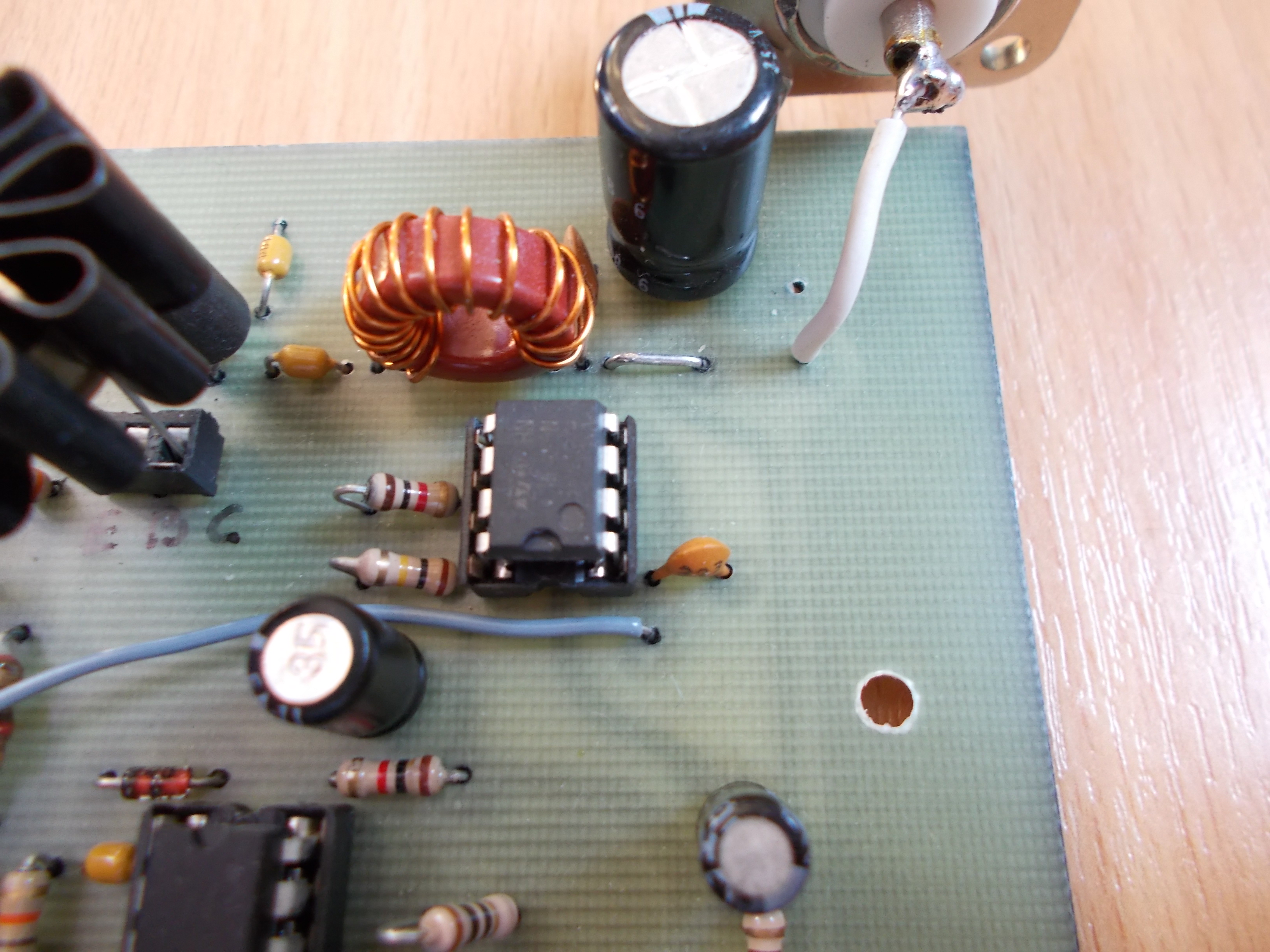

On s'entend manipuler grâce à un ne555 - excellent car contrairement à un simple buzzer, votre manip cw est dans le casque et pas dans la pièce ( gènant peut-être votre entourage ... ).

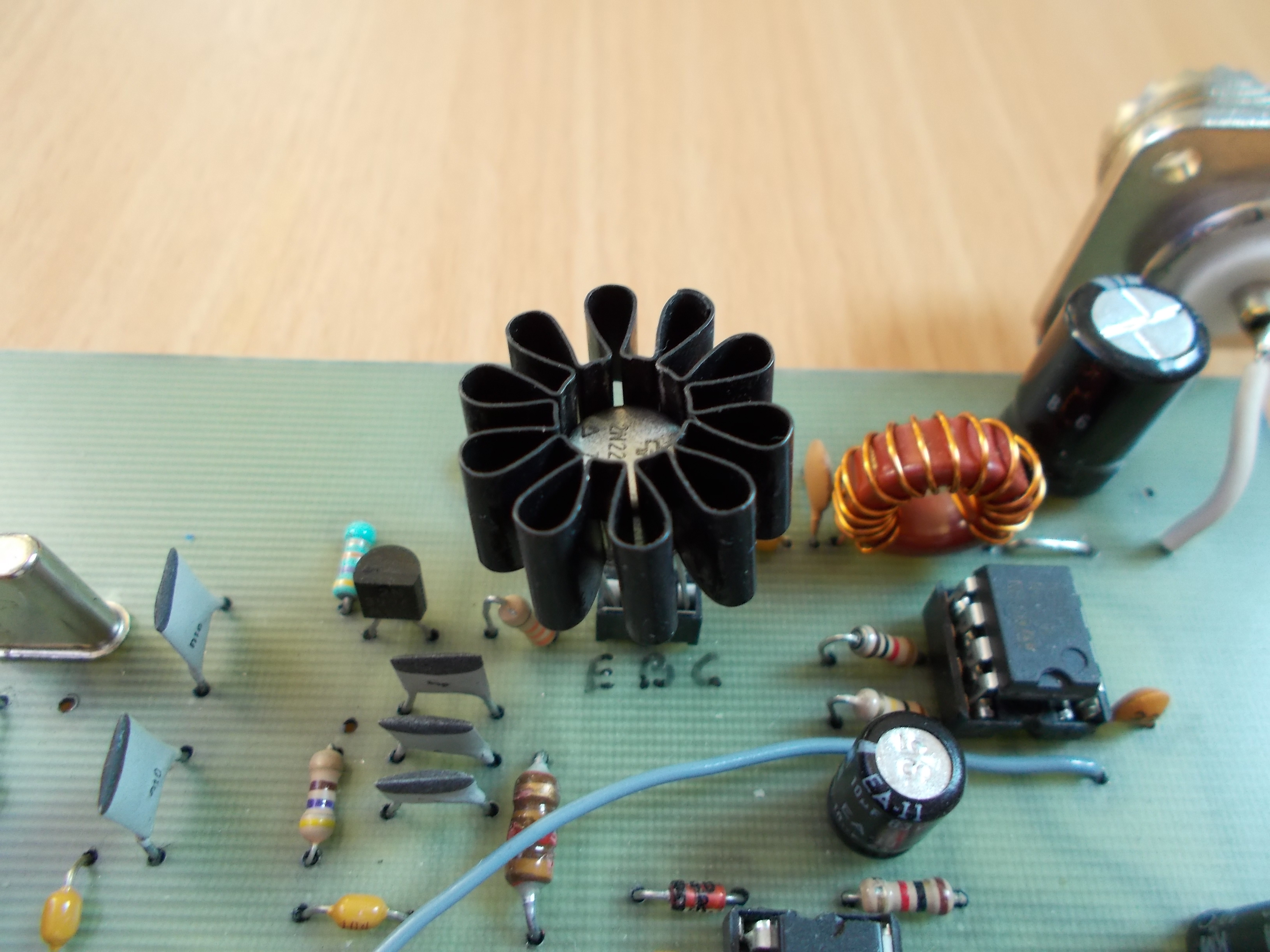

Le pa est généralement un 2n2222, mais ici presque 2 fois plus de jus avec un 2n2219 ( 0.8 w à 13.6v ).

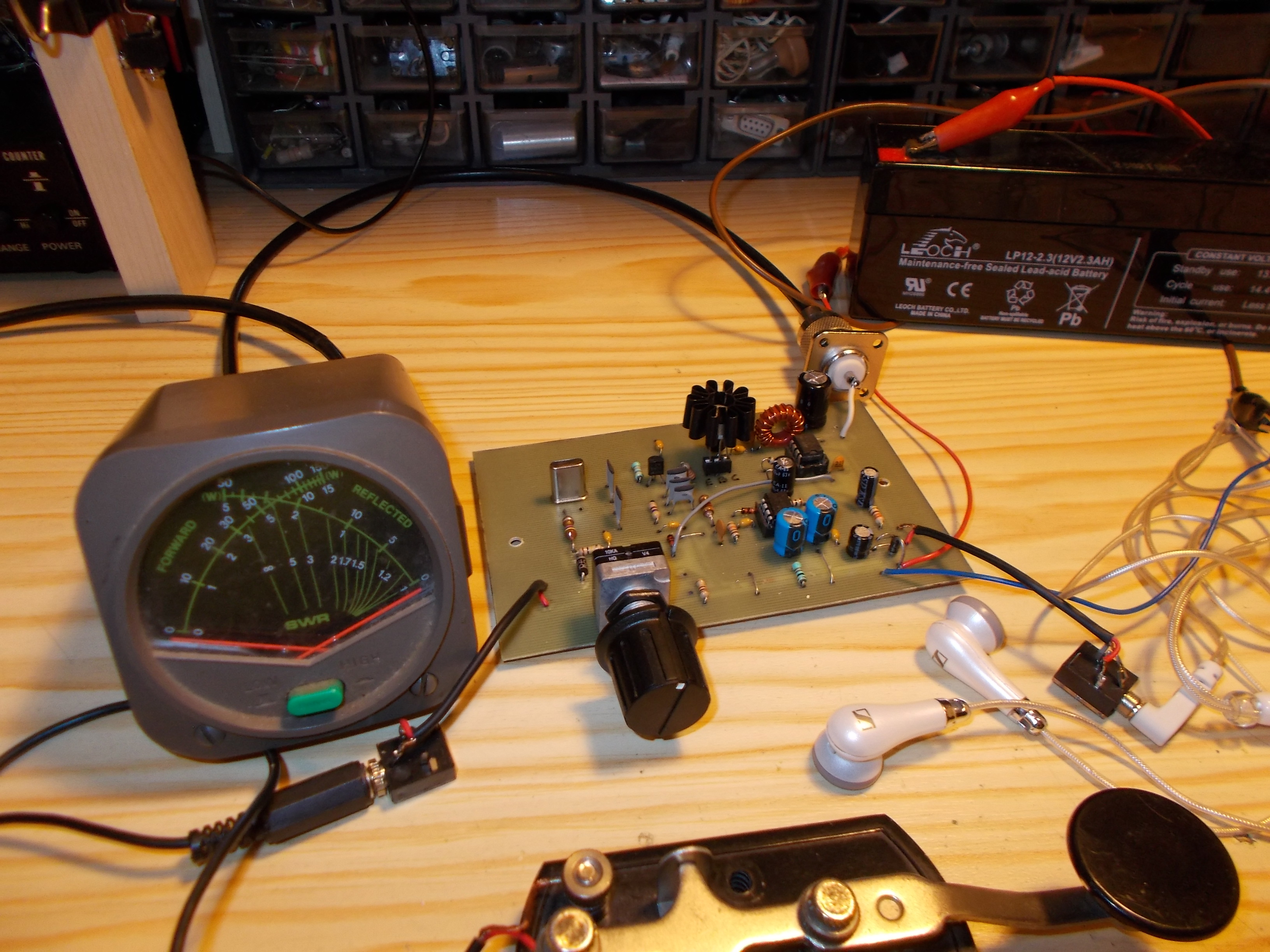

Le montage en test. Notez le petit accus qui alimente le trx car avec une alimentation stabilisée il y a un ronflement 50 hz couvrant complètement la réception.
