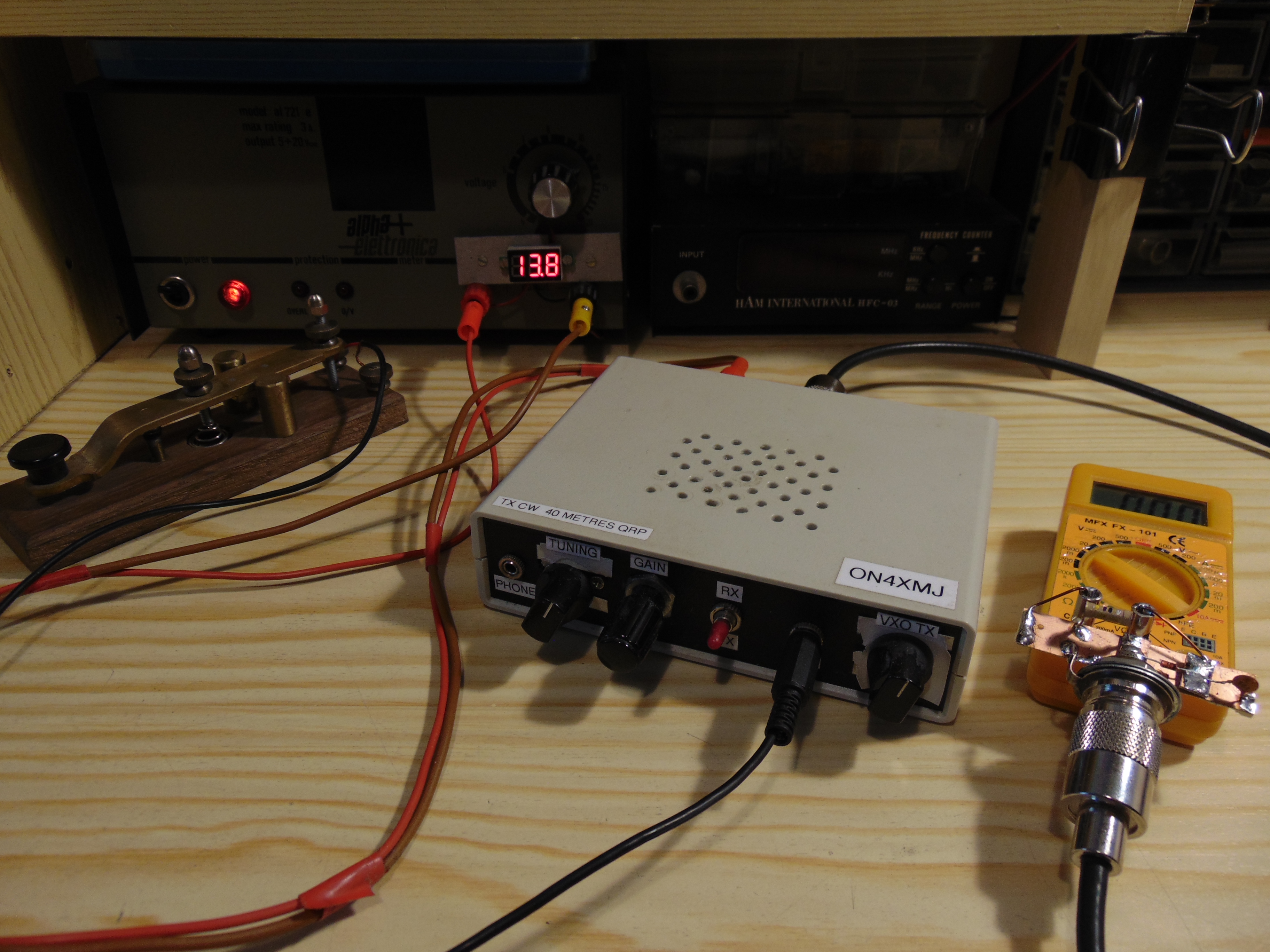

Mesure de Puissance HFCe petit montage pour pouvoir mesurer la puissance de sortie de vos TRX QRP/QRPP. Ici avec mon fidèle transceiver 40 mtrs cw.

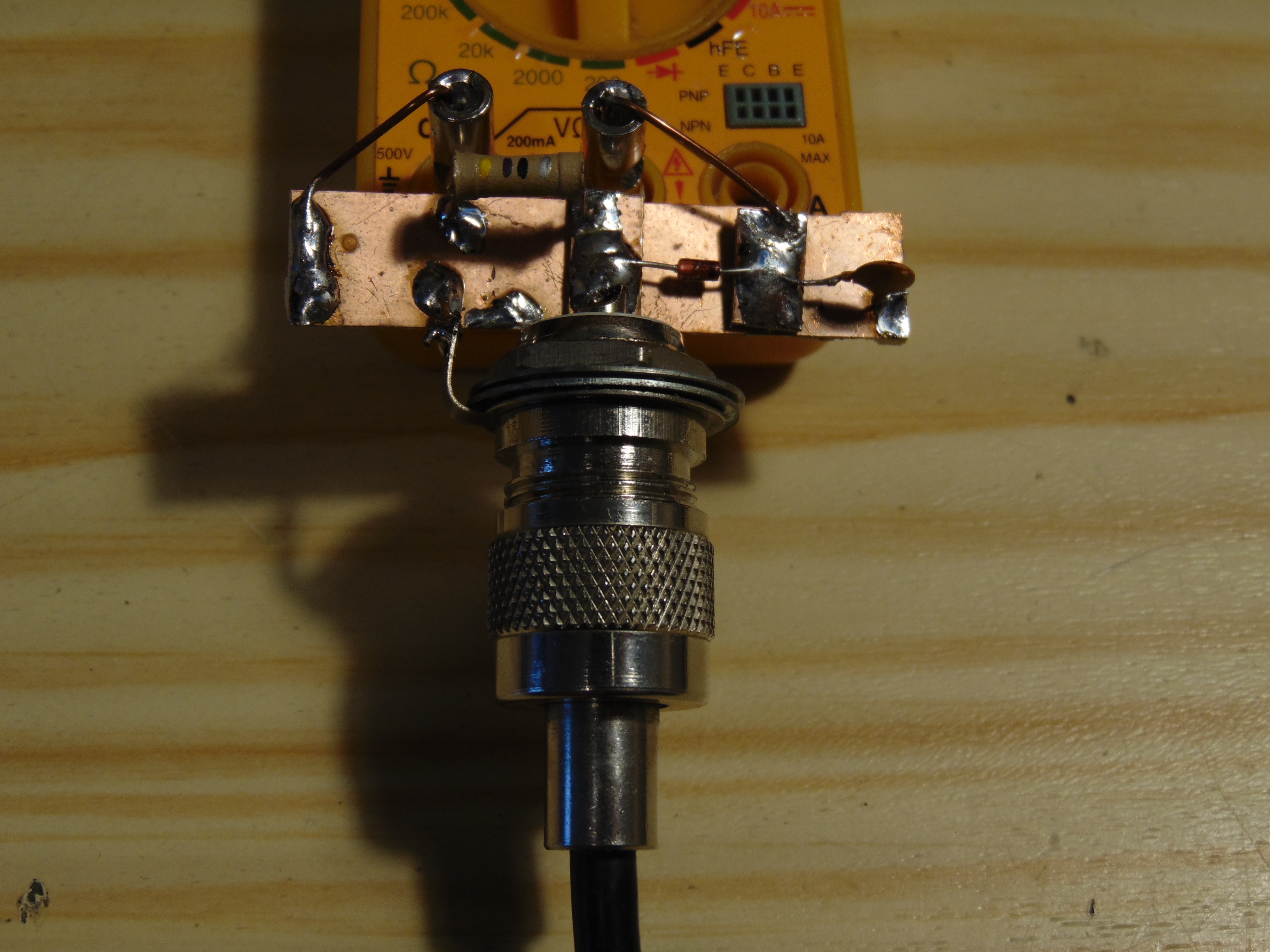

Détail de la platine ; la résistance fait 1w, les mesures sont possible ( brièvement ) jusqu'à maximum 5 watts HF.

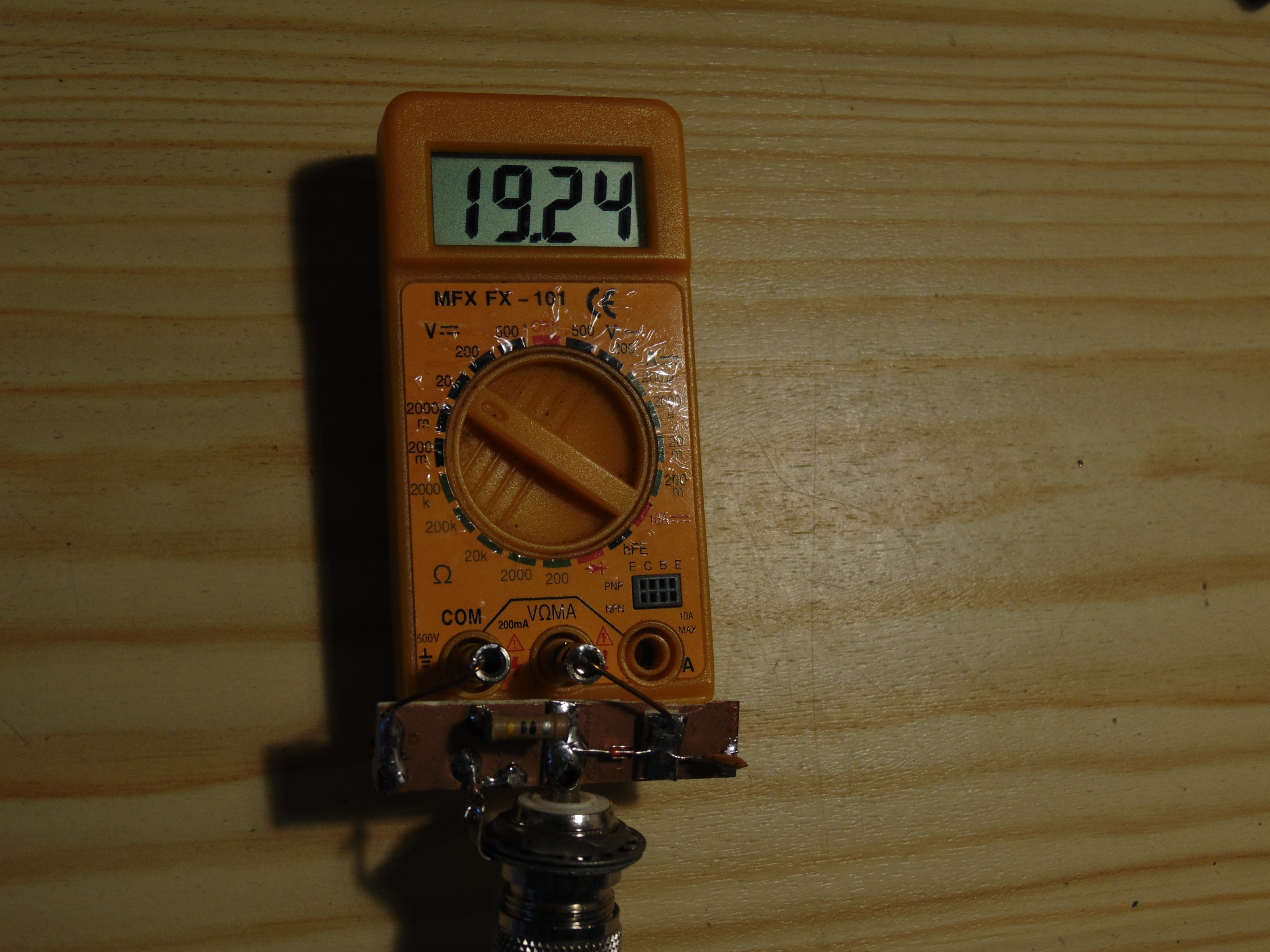

La tension lue est de 19.24 volts ; en sortie du TX on a donc 3.7 watts.

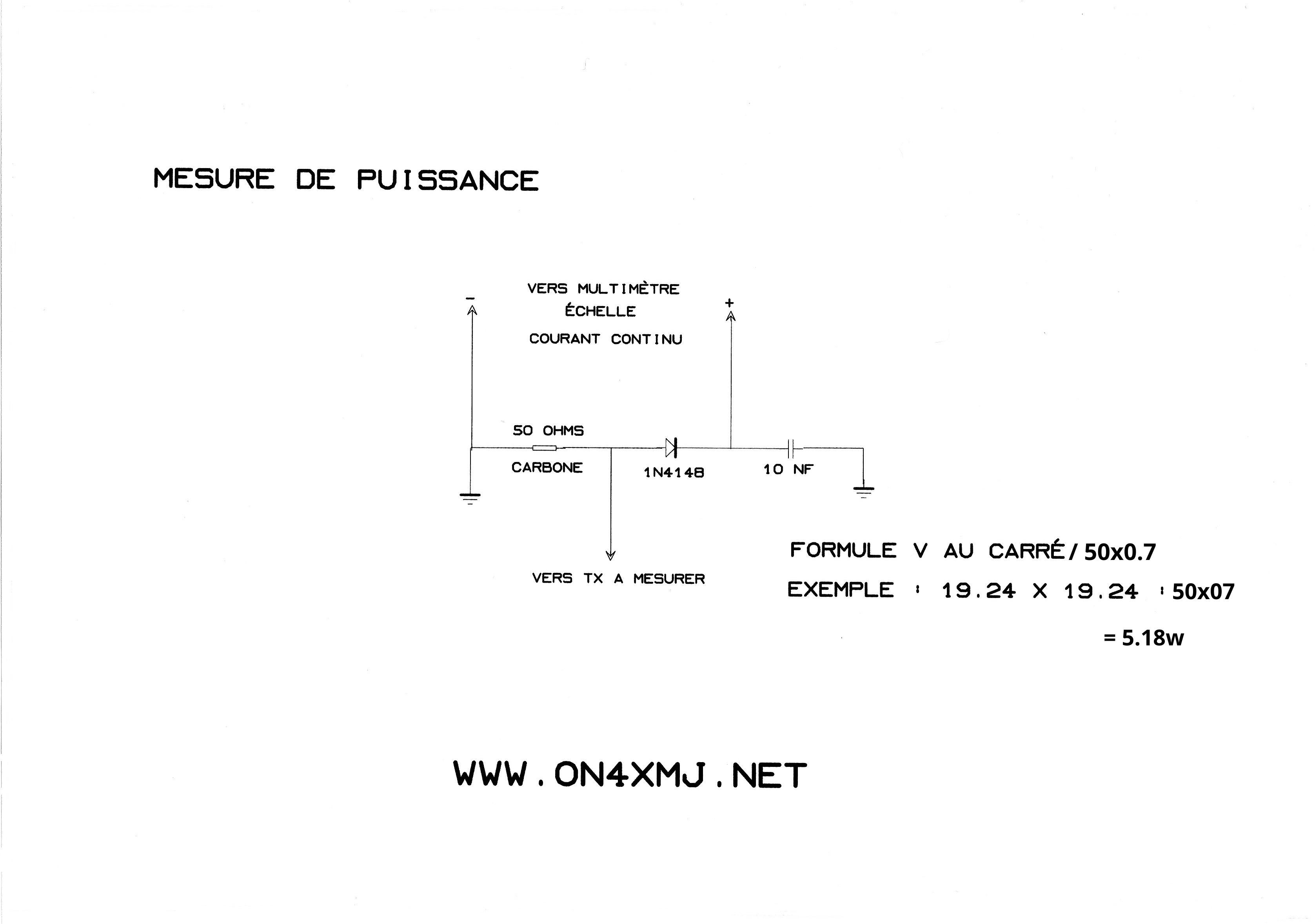

Le Schéma ( image taille réel , cliquer ici )
