PA IRF 530

Basé sur un mosfet IRF530, cet ampli, simple et peut couteux, gonflera la puissance de vos tx qrpp/qrp d'une manière appréciable. Utilisable sur tout le décamétrique, il suffit d'adapter le fitre passe-bas.

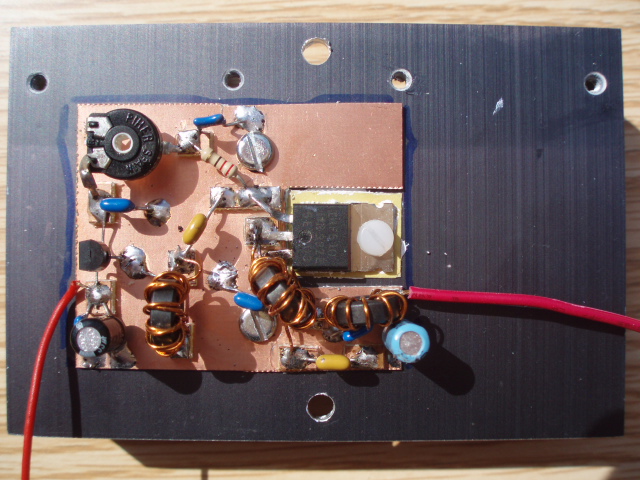

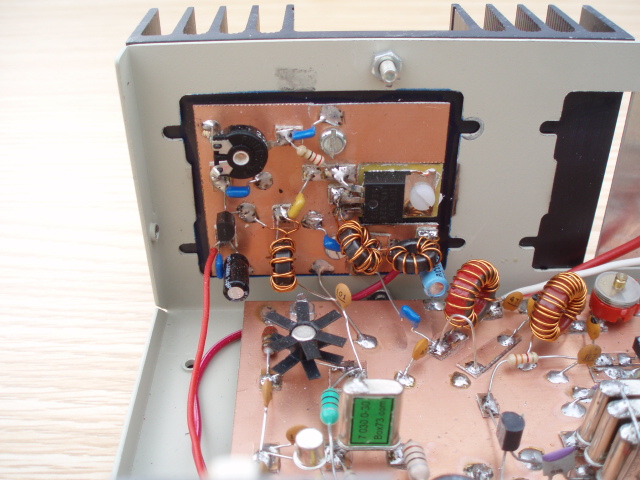

Ici dans un trx cw hybride Toucan - Trenty ; pour 300 mw d'entrée, j'ai obtenu plus de 5w à 12v, les 25 - 30 w sont possible avec l'ampli alimenté en 30v pour 1,5w d'entrée.


Schémas et explications ( excellent ! ) de F6BCU, Bernard.( taille PDF : 893 ko )

http://f6kal.free.fr/Ligne%20bleu%20/PA%20MOSFET%201%E8re.pdf

Ici une réalisation de Maxime, F4FEY

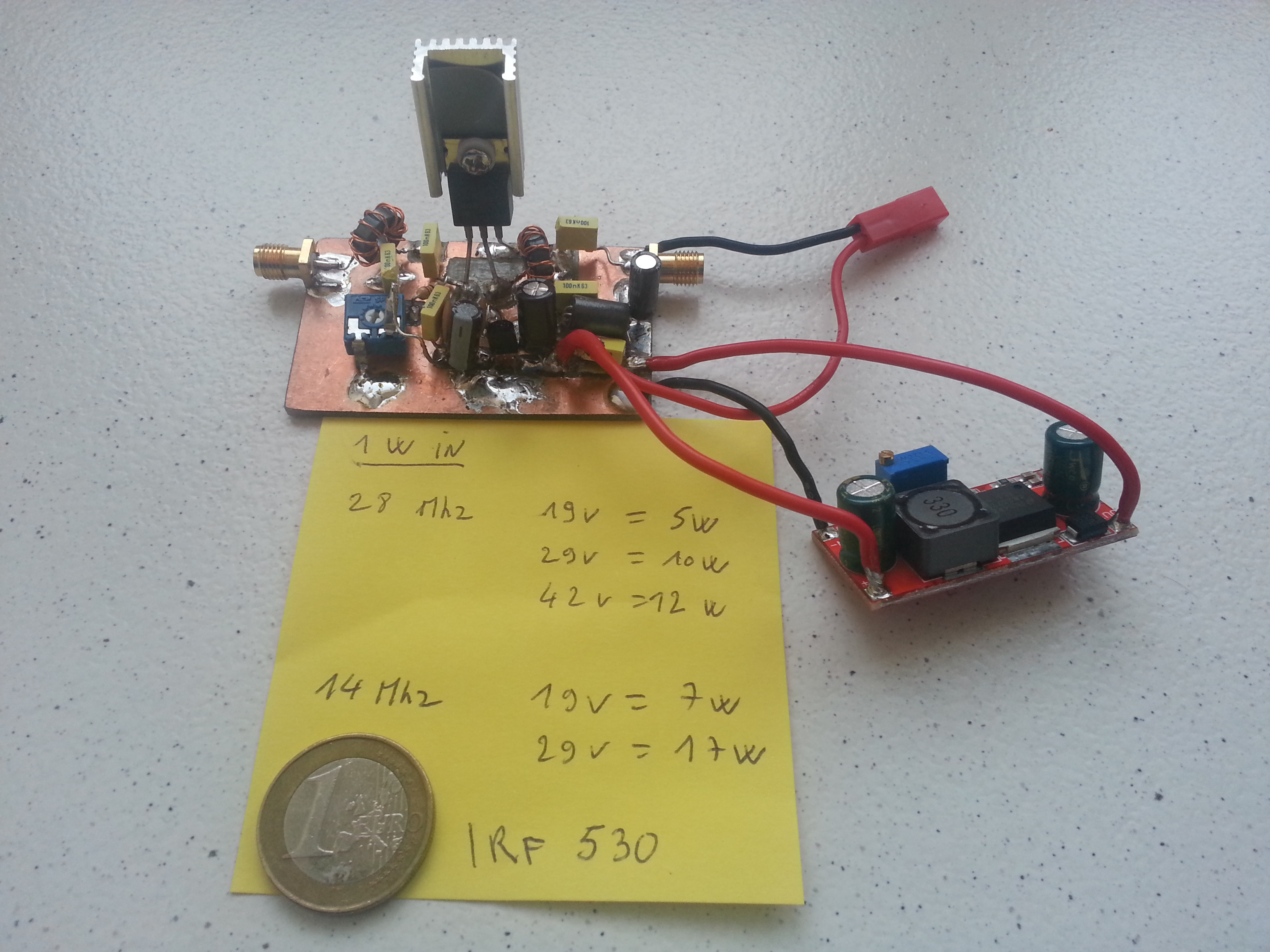

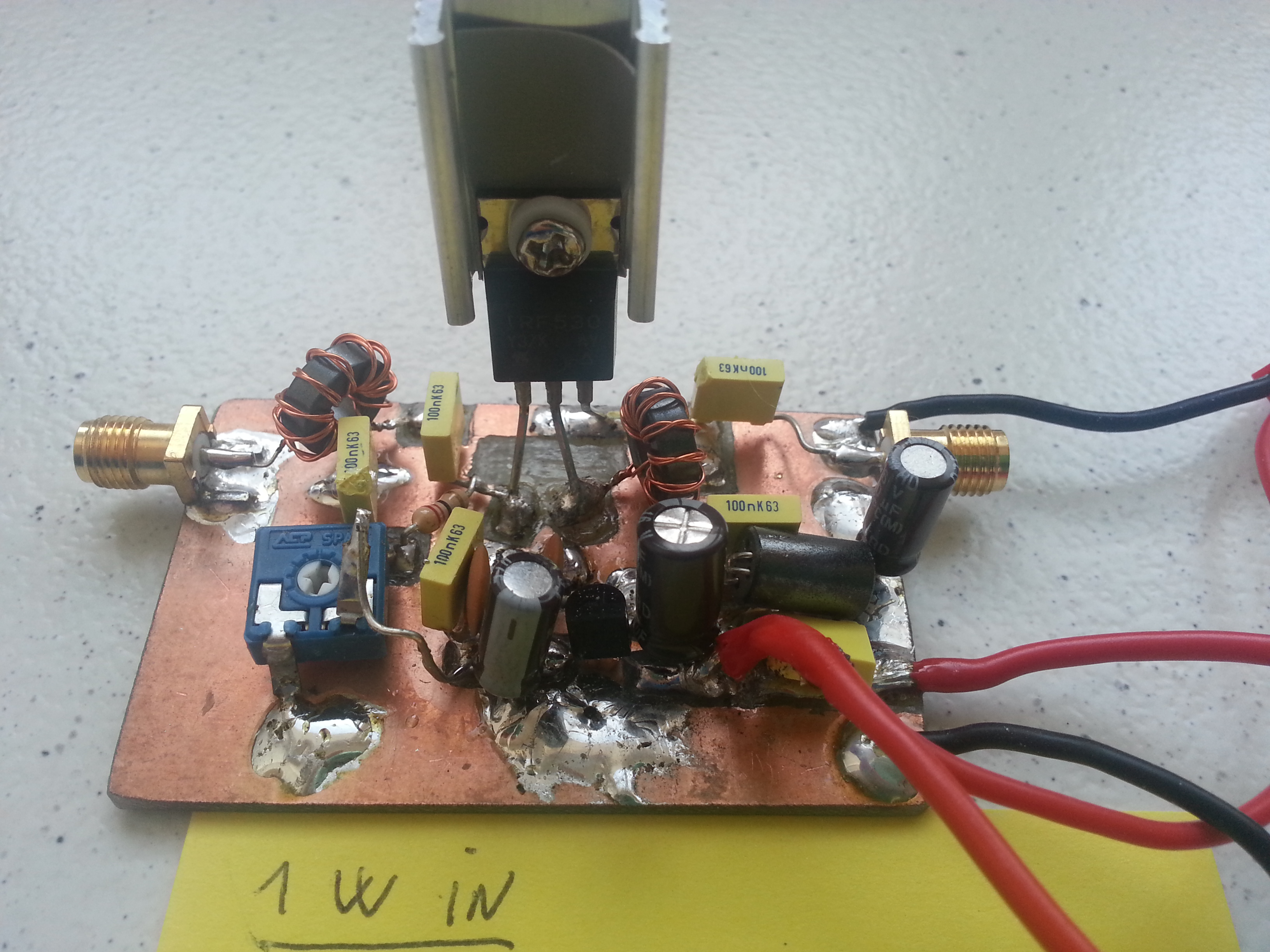

Les mesures sur 10 et 20 mtrs ; à droite de la photo un élévateur de tension.

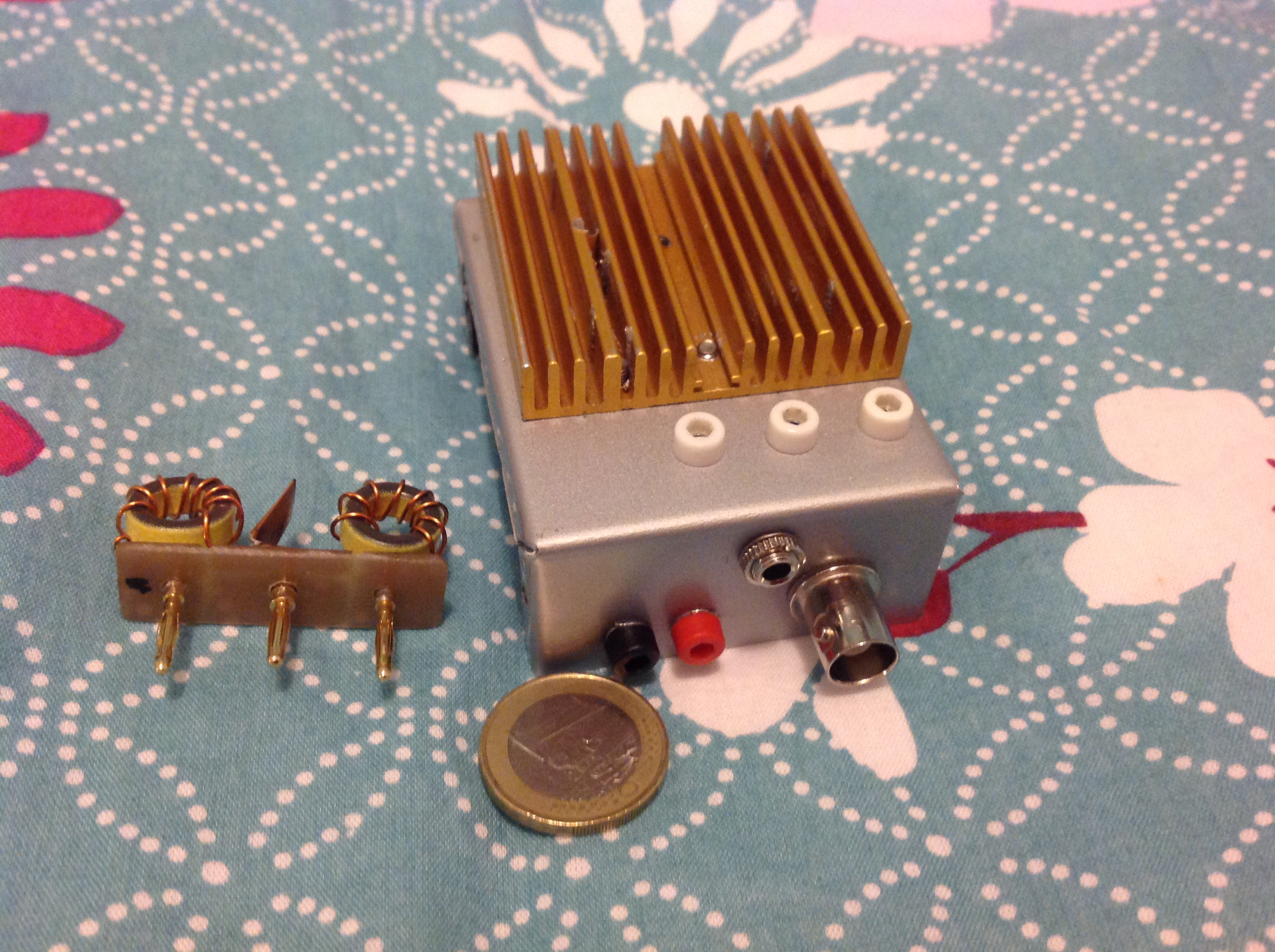

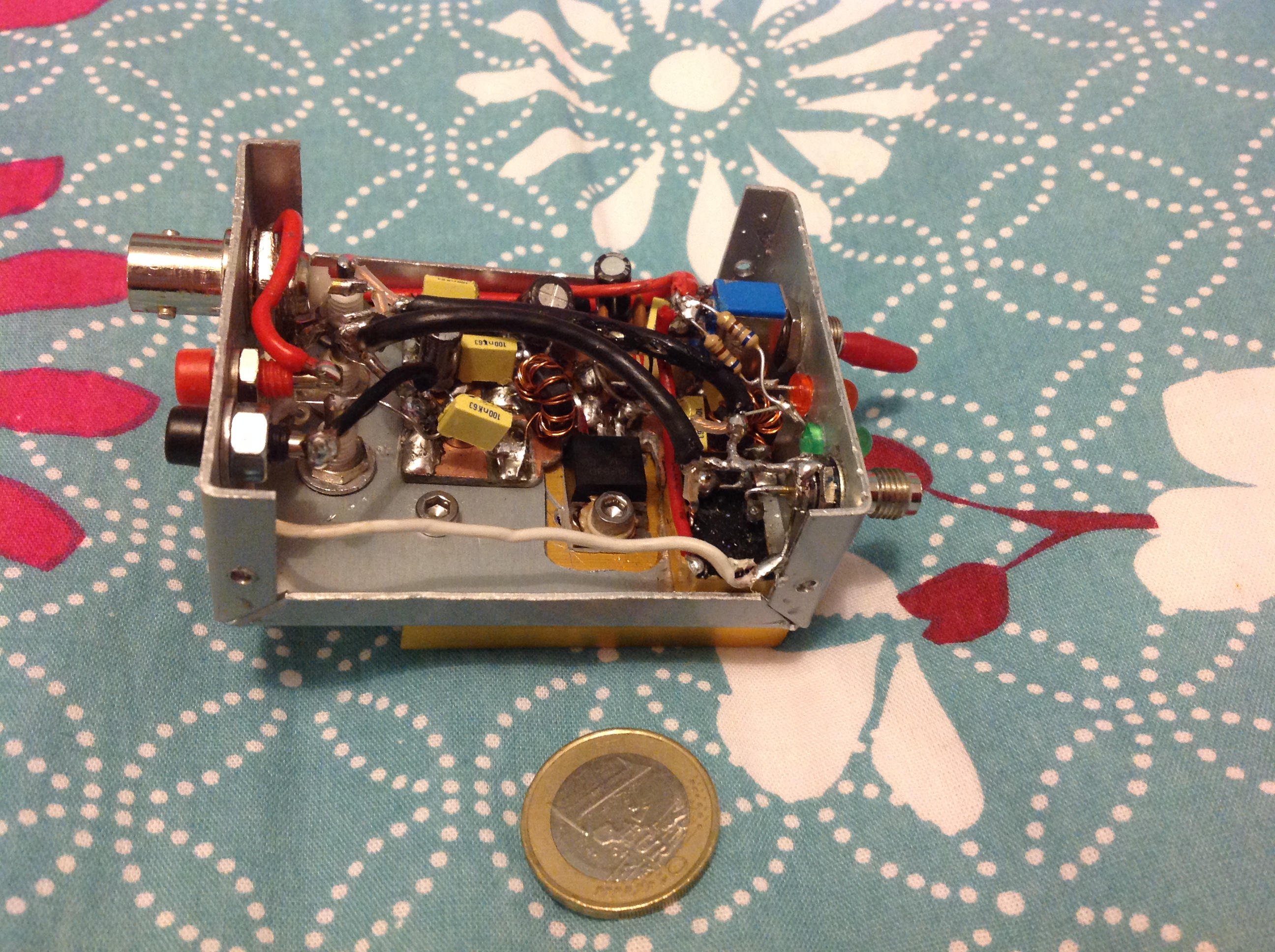

Mise en boîte de la platine, une pièce d'un euro donne l'échelle ...


Bien vu : le filtre passe-bas amovible - ici pour le 20 mtrs.

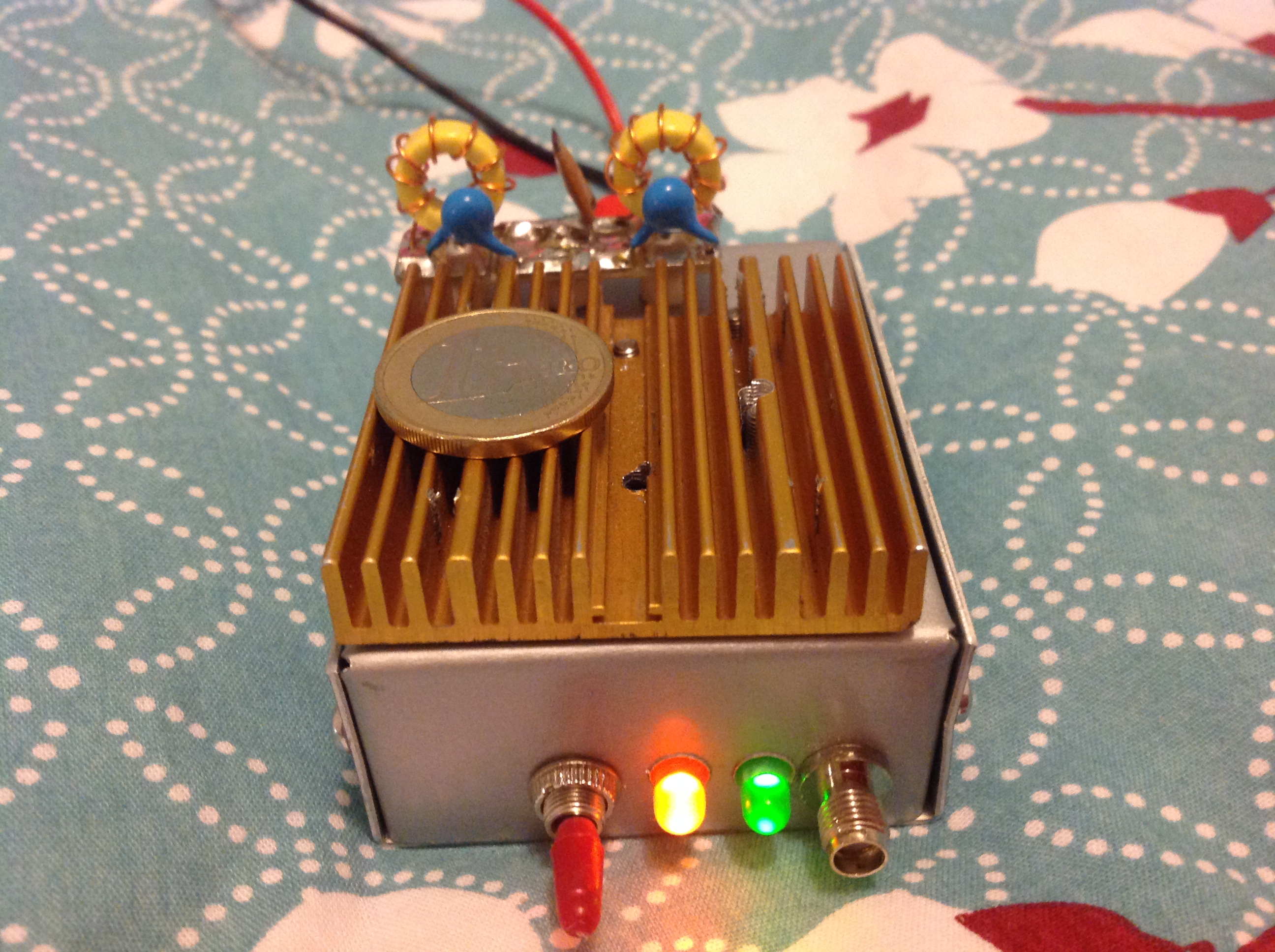

Voilà l'ampli fini, prêt à fonctionner, tout mignon, bravo Maxime !
