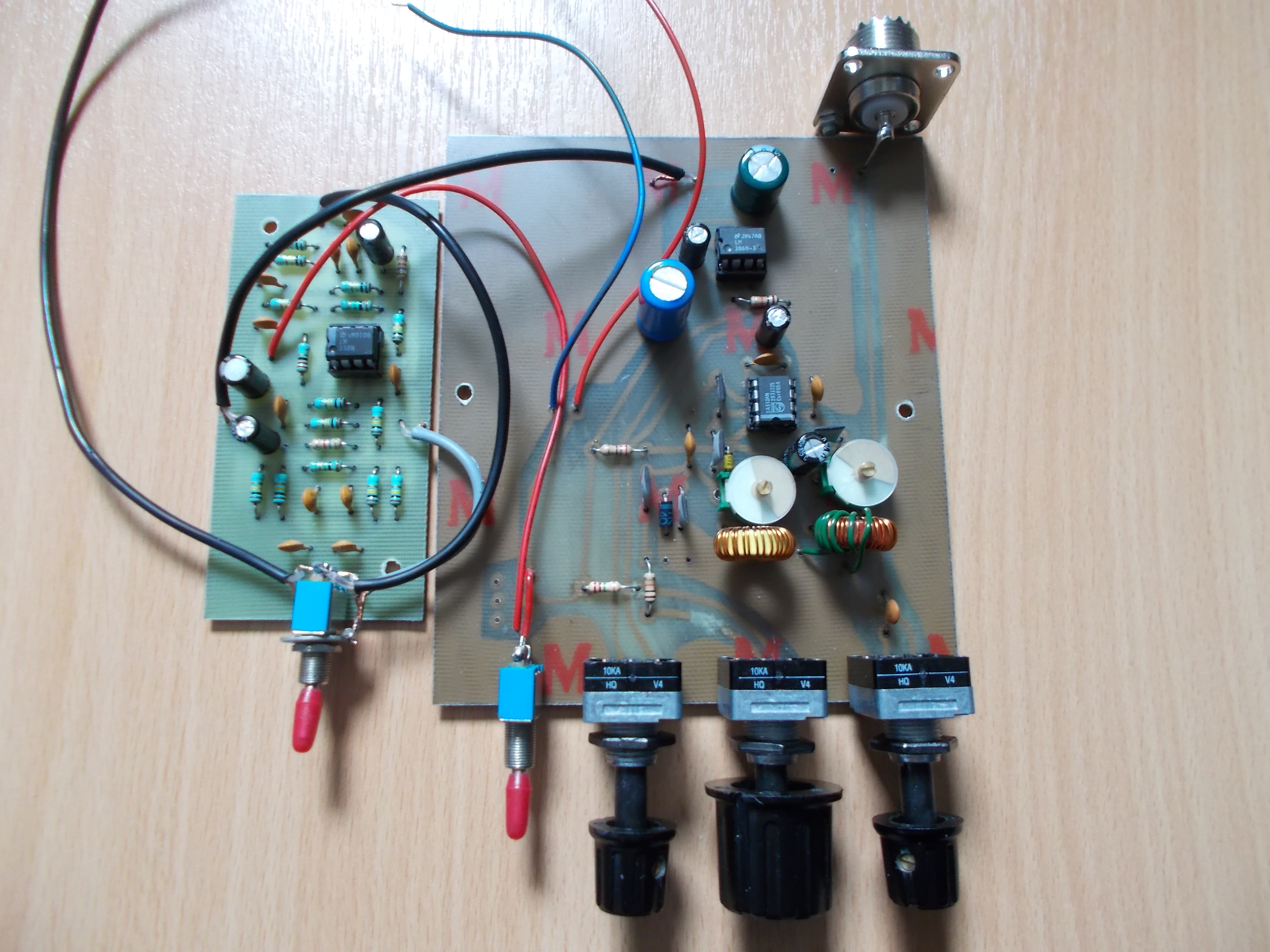

Filtre BF CWVoulant équiper le rx HR DC 60 d'un filtre bf pour l'écoute de la cw, Bernard F6BCU m'a envoyé un schéma ( lien ici ) avec pcb, que j'ai réalisé.

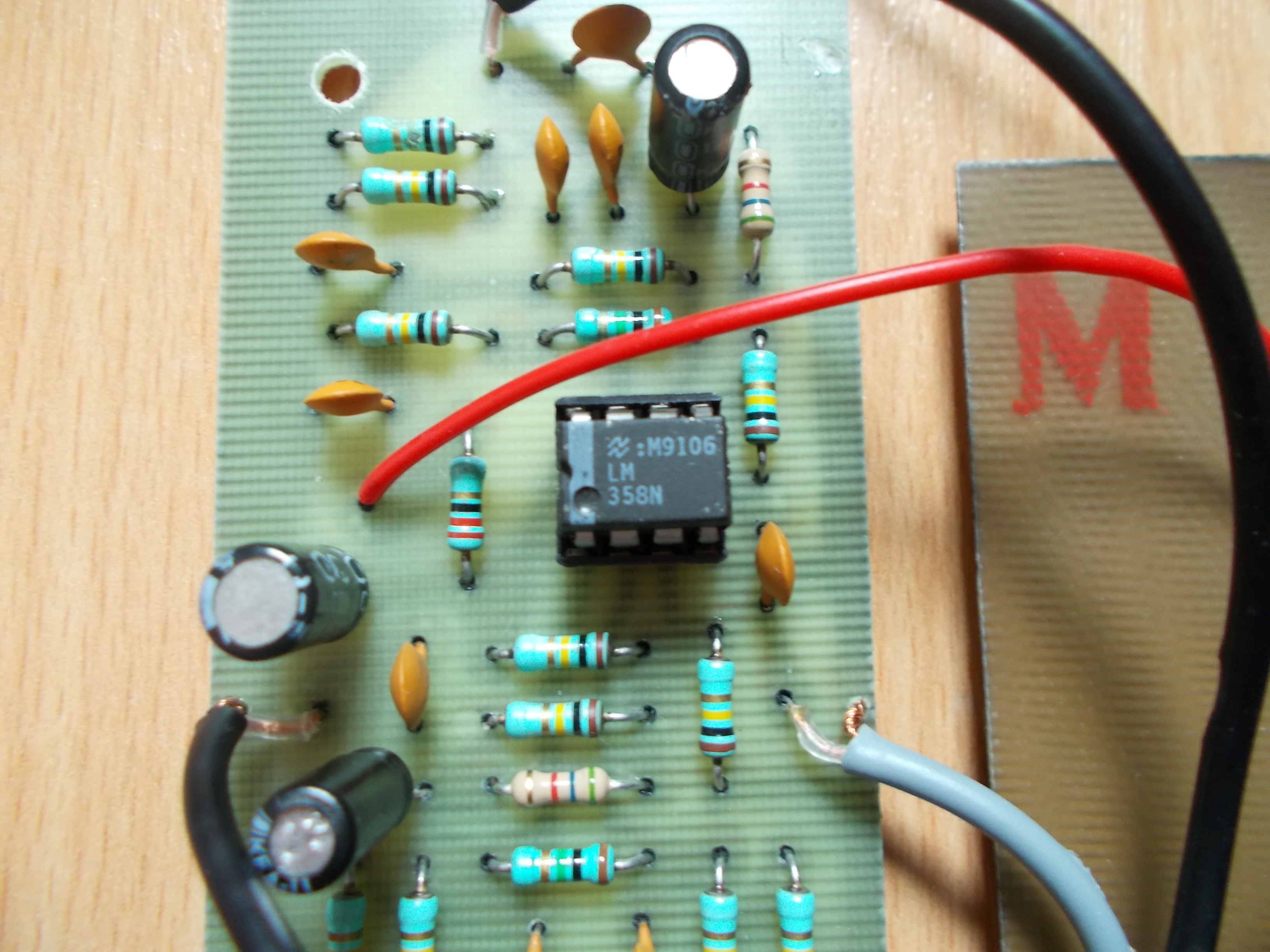

Un mot pour qualifier ce filtre : redoutable ; son coût est ridicule, un seul circuit intégré lm358, quelques capas et résistances, et aucun règlages à effectuer.

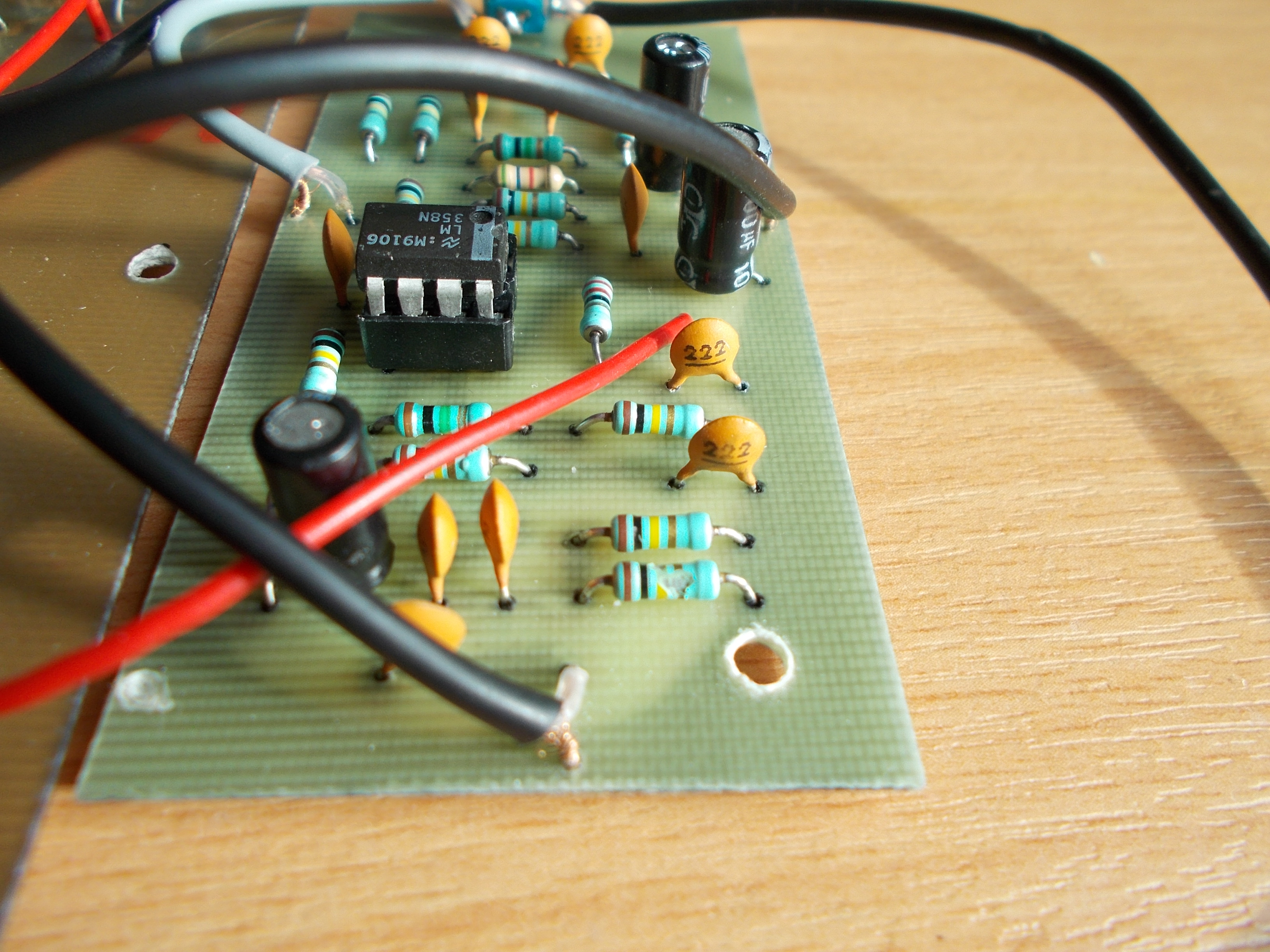

Bernard signale qu'il faut juste faire attention à la valeur des capas ( même série ) ; effectivement j'ai mesuré des valeurs de 1.496 nf à la place du 2.2 nf indiqué, soit une tolérance énorme de plus de 30 % !

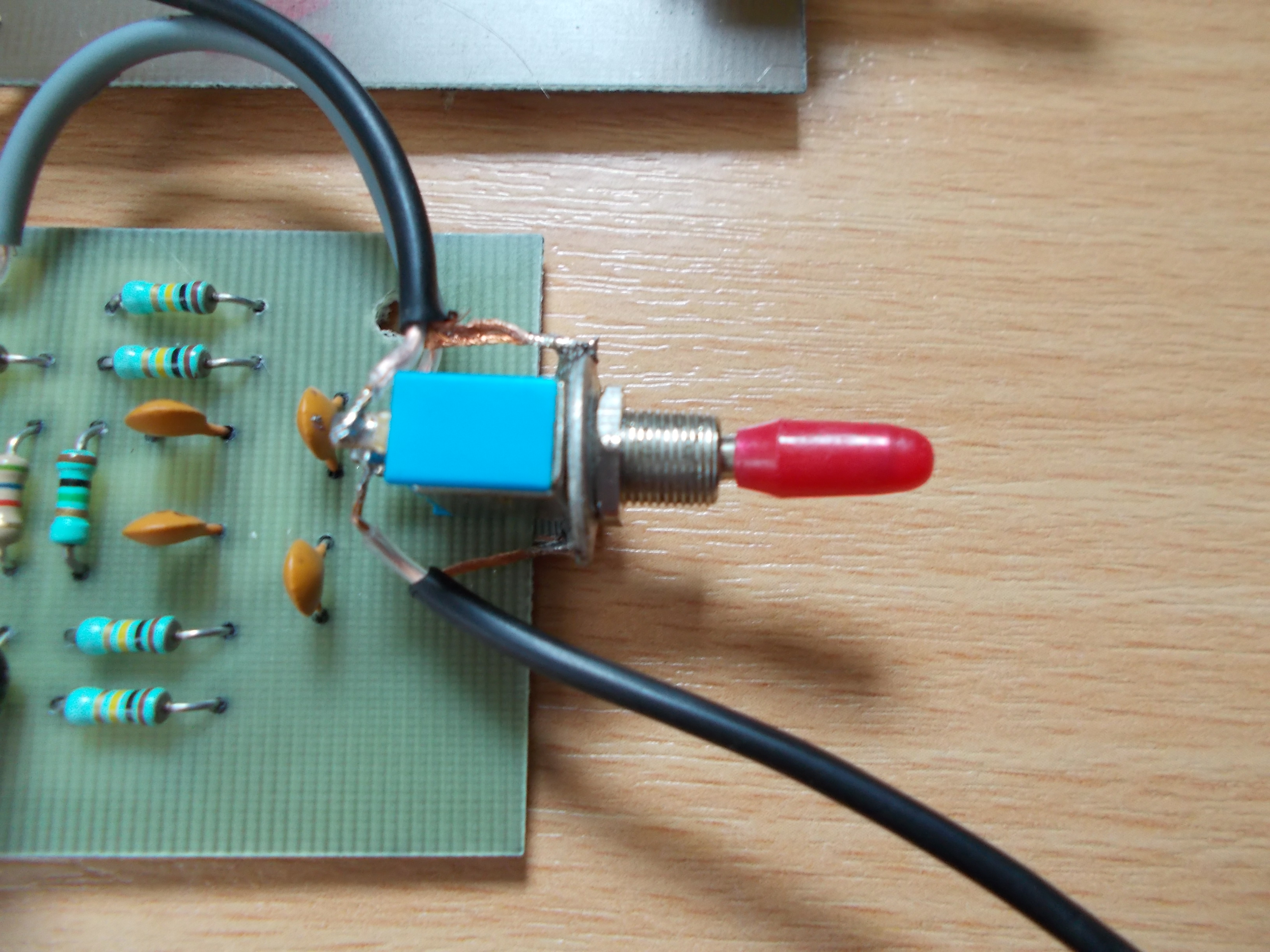

Un simple inverseur permet de sélectionner la sortie large ou étroite du filtre.

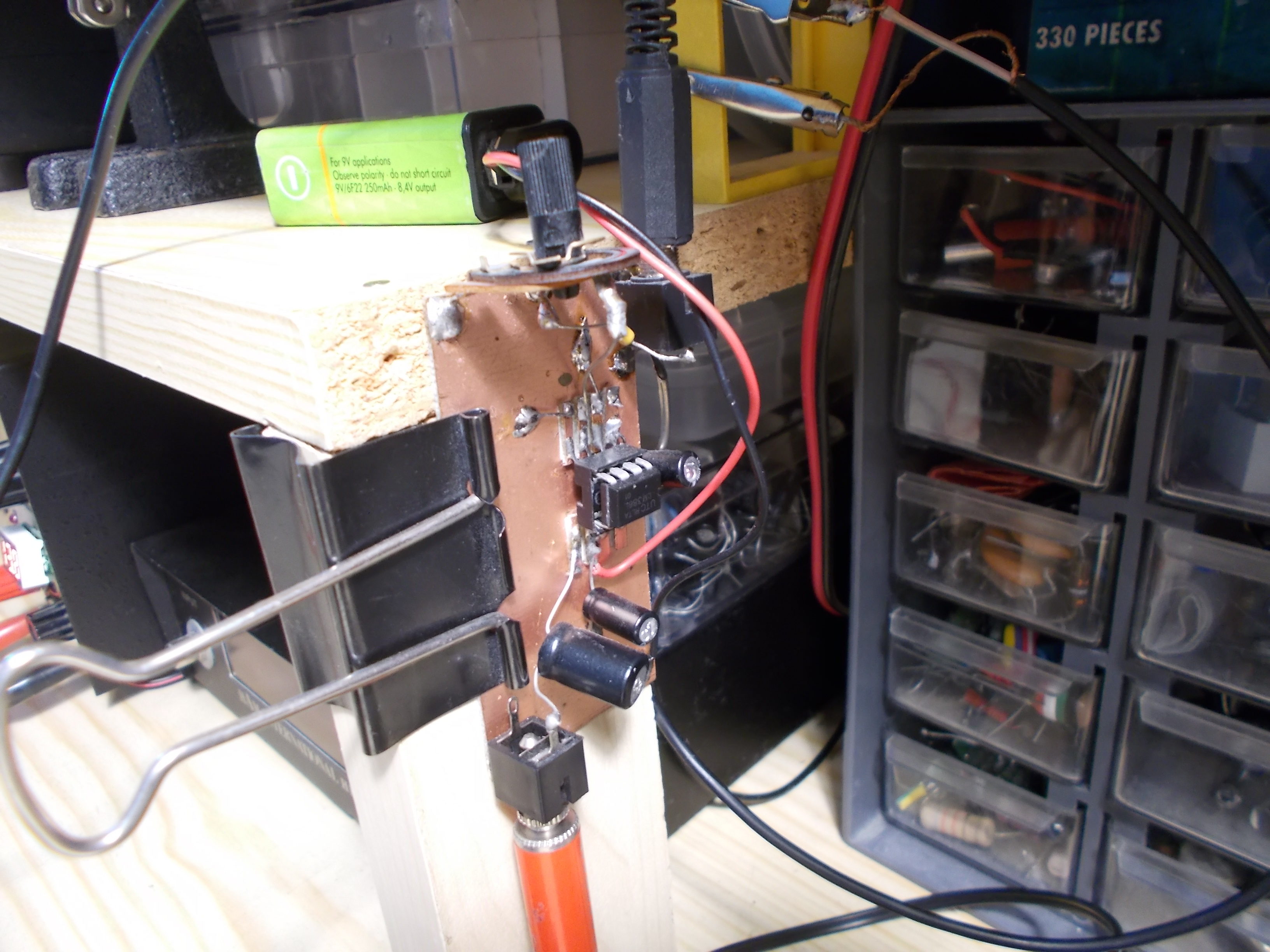

Le HR DC 60 raccordé à la platine, simplement via la sortie haut-parleur ; pour éviter des ronflements et autres accrochages bf, j'ai utilisé du petit cable coaxial.

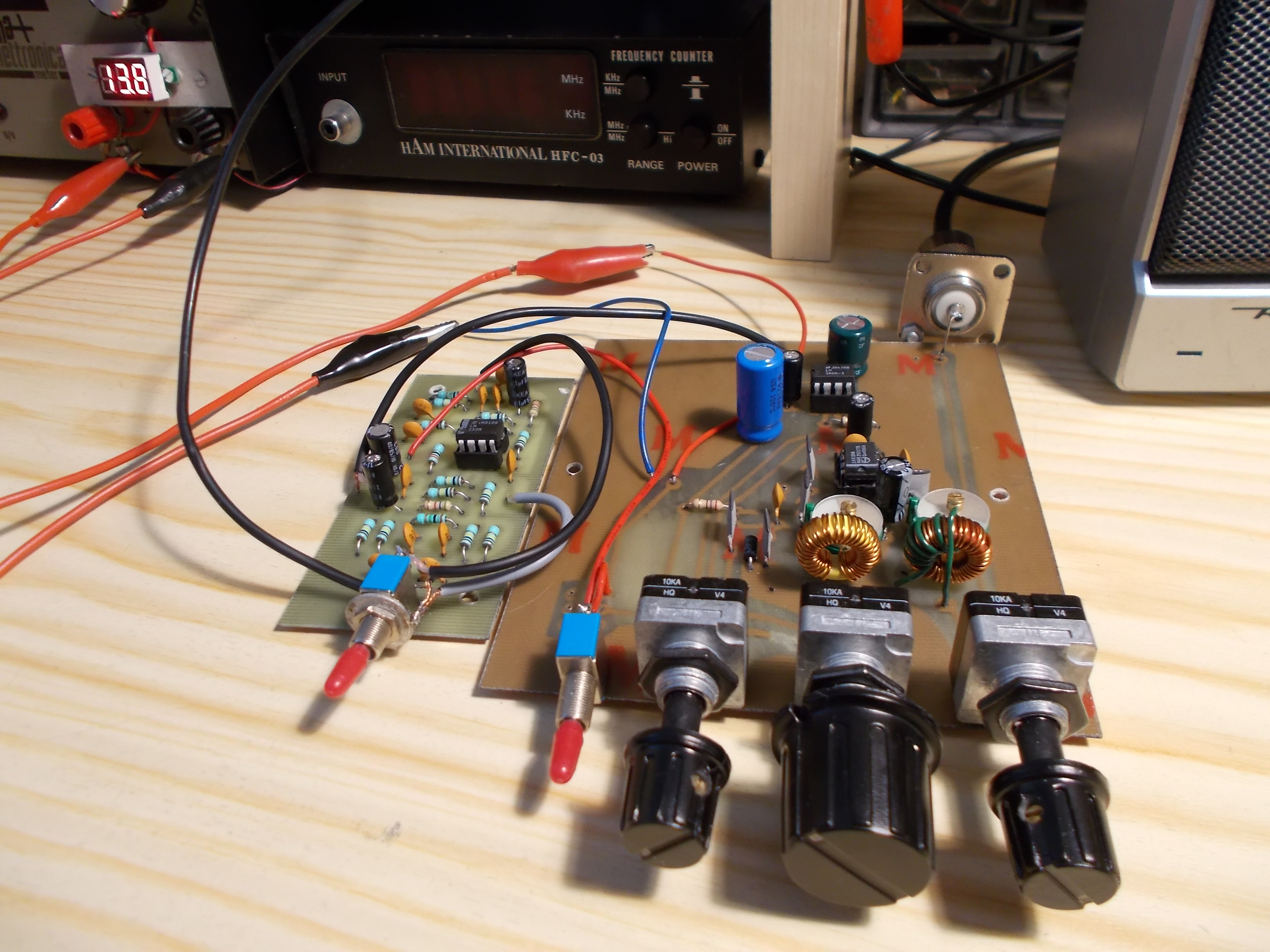

L'ampli bf de sortie du filtre n'étant pas encore construit, j'utilise provisoirement celui-ci cablé façon Manhattan, toujours avec lm386.
Les essais ; l'écoute de la cw n'est plus gènée par les émissions psk31 de l'étroite bande des 60 mtrs, c'est juste génial, encore merci à Bernard pour la documentation sur ce filtre.
