Dipole Delta LoopIssu de la delta-loop 2 éléments, j'ai fabriqué à titre expérimental juste le dipole de cette antenne.
Pour le 20 m, la longueur de fil est légèrement supérieur à la longueur d'onde, soit 300/14.200 X 1,02 = 21,54 métres.
On alimente l'antenne avec un gamma-match ; il fait 1m et est écarté de 5 cmts du fil de la boucle ; le cv fait 100 pf ( ou un bout de coax de 1,2m )

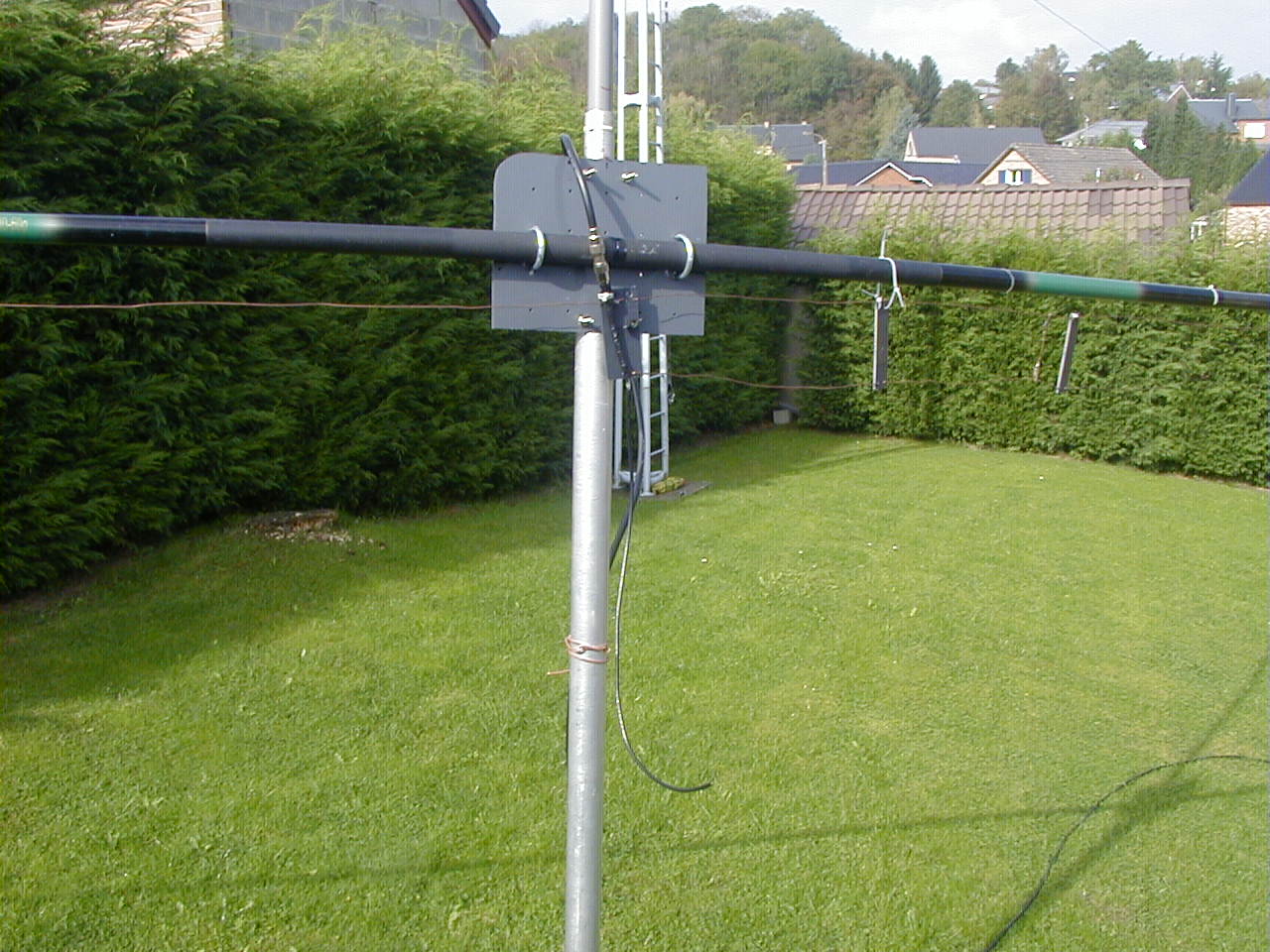

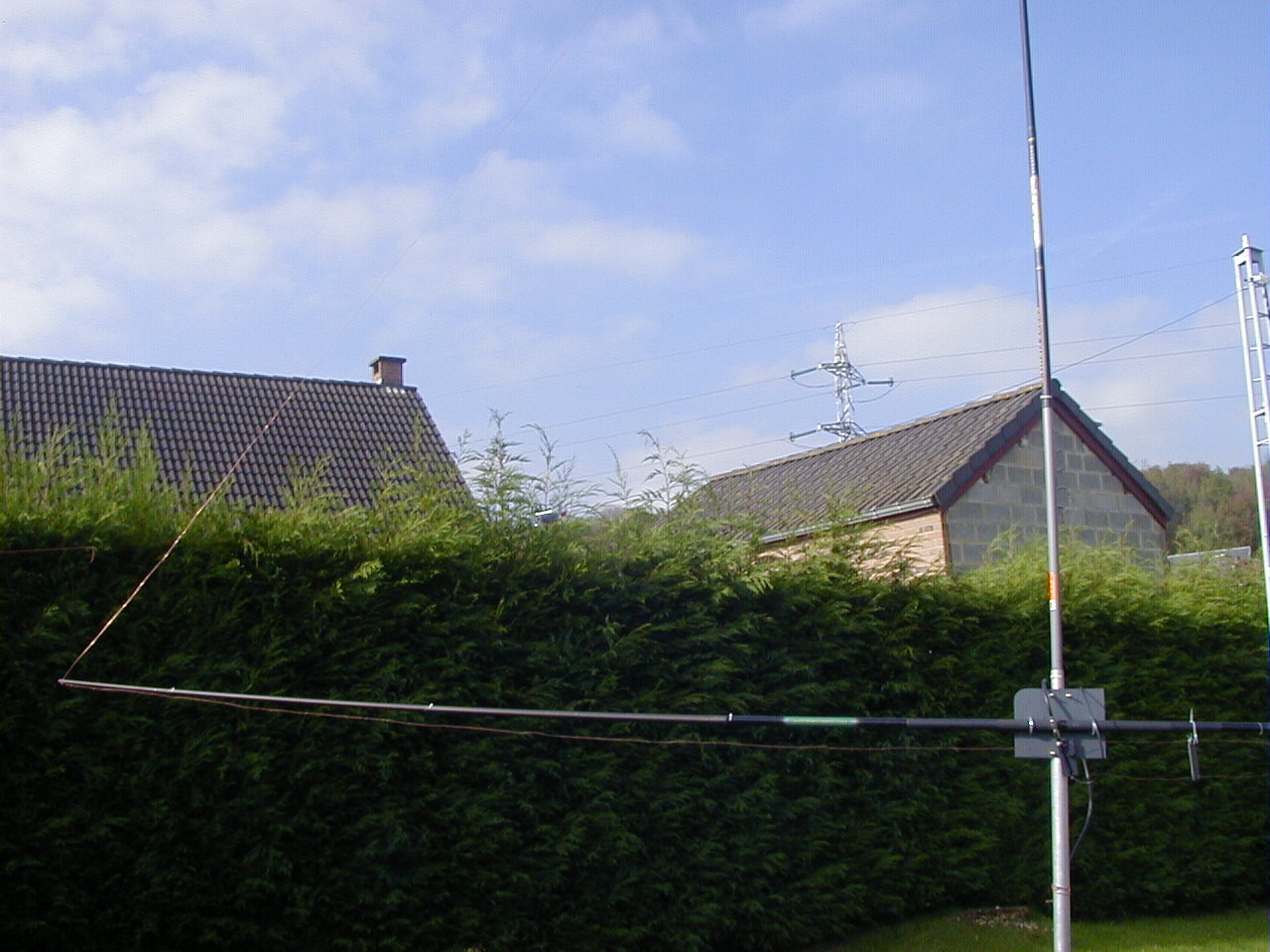

J'ai réalisé l'antenne avec des morceaux de cannes à pêche, l'ensemble est donc léger et très résistant ; attention à l'encombrement qui est tout de même conséquent ici sur 20m !
Quelques qso's en phonie, en qrp 10W max, avec toute l'europe ; le rendement et l'efficacité des boucles onde entière n'est plus à prouver mais dans mon cas, pour des raisons d'encombrement ( et trouble visuel pour le voisinage ), je n'ai fais qu'expérimenter brièvement cette antenne.
En construisant sur le même mat une deuxième antenne, perpendiculairement à la première, on couvre les 4 azimuts, il suffit alors d'un commutateur d'antenne ( relais dans une boite étanche ) pour sélectionner l'une ou l'autre.
Détail du gamma match ; comme pour la cubical, pas de cv mais un bout de coax de 1,2m ; il suffit de couper petit à petit dans ce coax, tout en jouant sur le court-circuit de la barre du gamma-match, pour obtenir un tos proche de l'unité, sur tout le 20m ( coax en général 80 pf le mètre ).

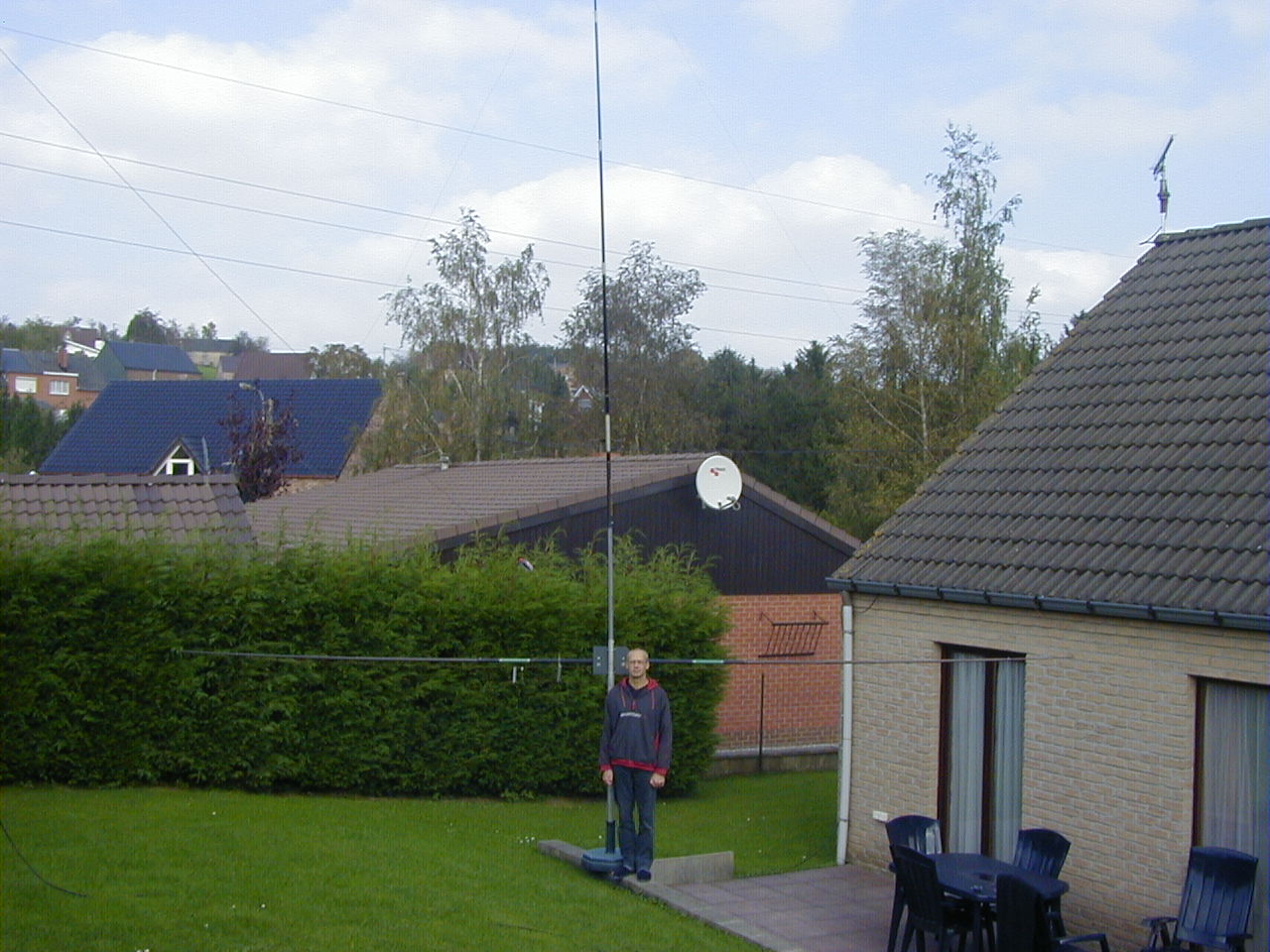

Je mesure 1,85m ; pour vous donner une idée de la taille de l'antenne ... si vous avez la place, foncez !
