Balise CWPour chasse au renard, étude de la propagation ... cette petite balise cw ultra simple à réaliser, est adaptable pour n'importe quelles bandes, en changeant simplement le quartz de l'émetteur.
C'est donc un émetteur cw à 1 transistor , couplé à un timer 555 ; ce dernier agit simplement comme un contacteur, générant alors des " bips bips ... " car allumant et éteignant le tx, suivant un rythme donné par le pot inclus sur la platine.

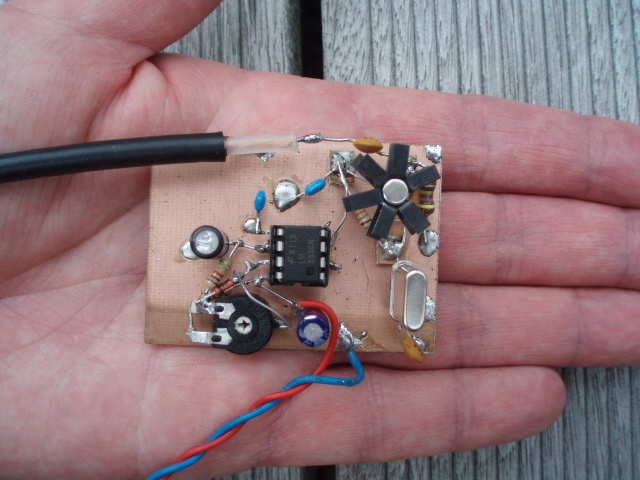

Comme vous voyez sur la photo, le montage est compacte, on pourrait le mettre dans une boîte d'allumettes !
J'ai obtenu 250 mw avec un 2n2222 ; la note est trés bonne et il n'y a pas " d'oiseau ".

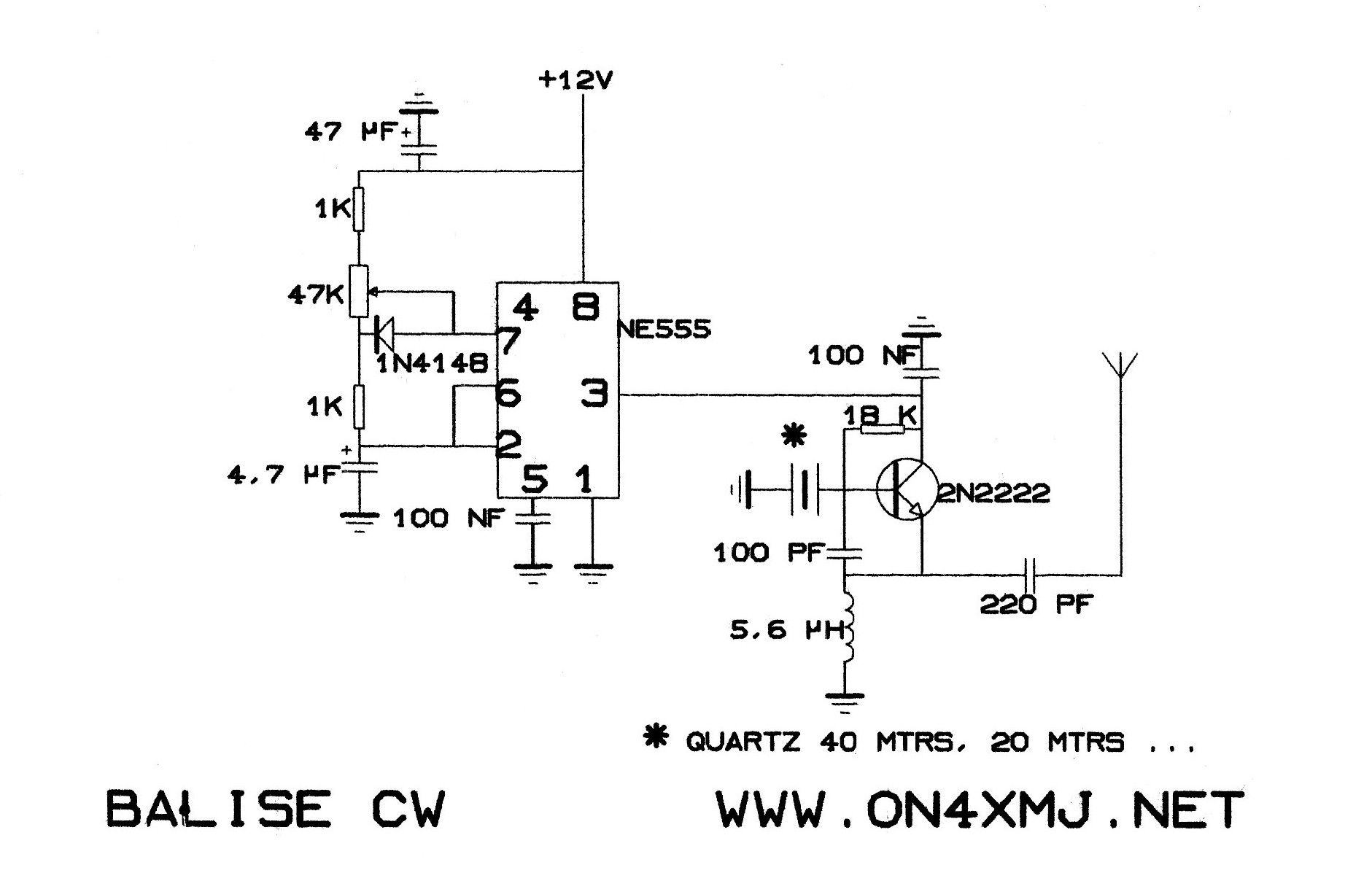

Le shéma du tx proviens de LU7HZ, lui-même citant PY2OHH et son micro-transceiver " le curumim ", testé pour la bande des 40 mtrs.
Ici la balise fonctionne en 20 mtrs, avec un quartz standart de 14 mhz ; la capacitée entre la masse et le quartz sert à ajuster le réglage en fréquence du tx - dans mon cas le quartz résonnait trop bas. Ne pas oublier un petit radiateur sur le transitor, ça chauffe tout de même un peu !
