Ant GP 4 mtrs

Alternative à l'antenne J Pole et bien sûr plus courte, voiçi une antenne type GP  pour le 70 mhz.


L'élément rayonnant est constitué d'un tube d'alu ( 1 mtr ) fixé sur un tube pvc d'évacuation sanitaire.

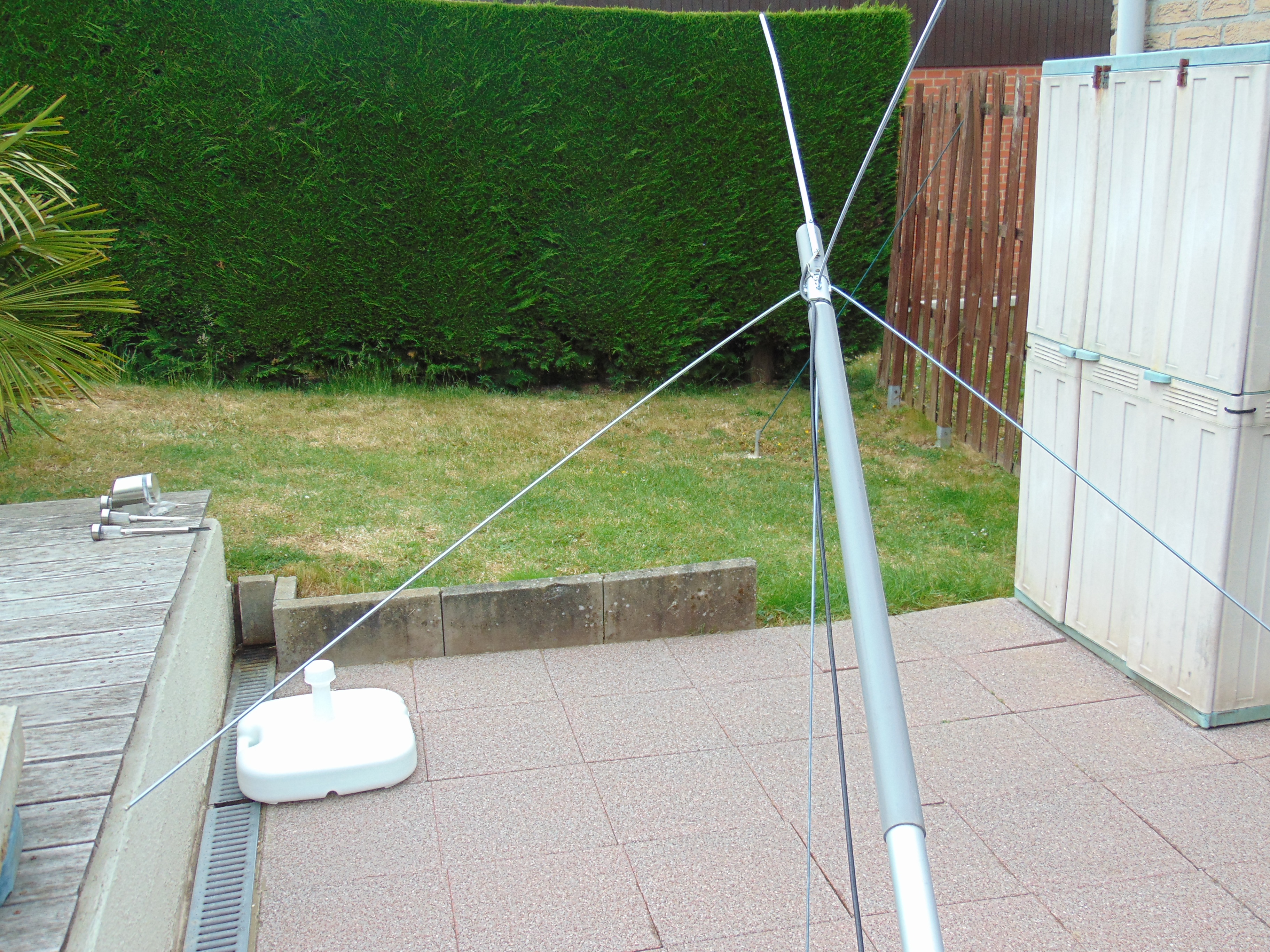

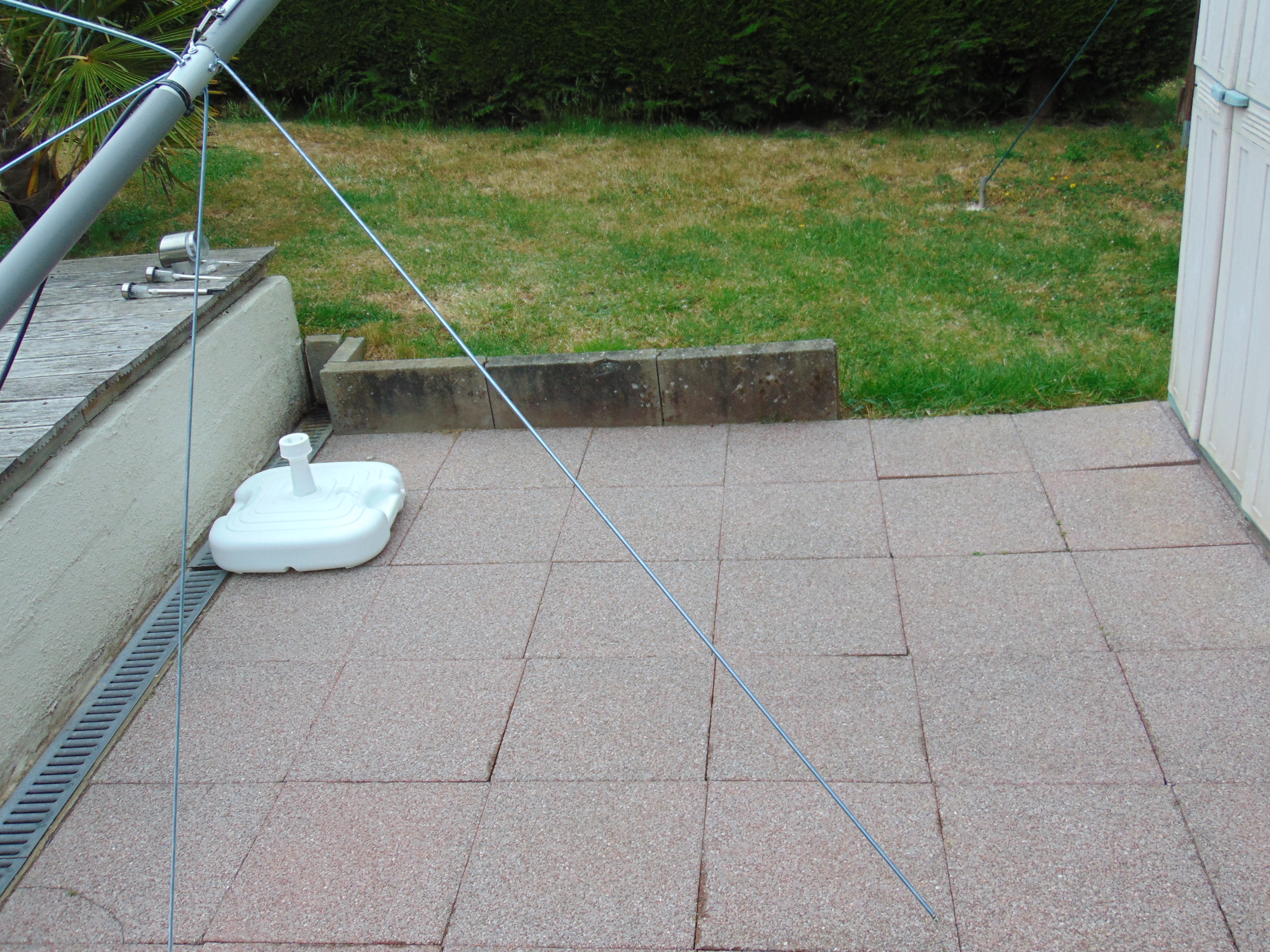

Les 4 radiants sont en tiges filetées diamètre 4mm ( aussi 1 mtr de long ) ; ils traversent un bout de tube alu, sont fixés avec des écroux et pliés à 45° vers le bas.

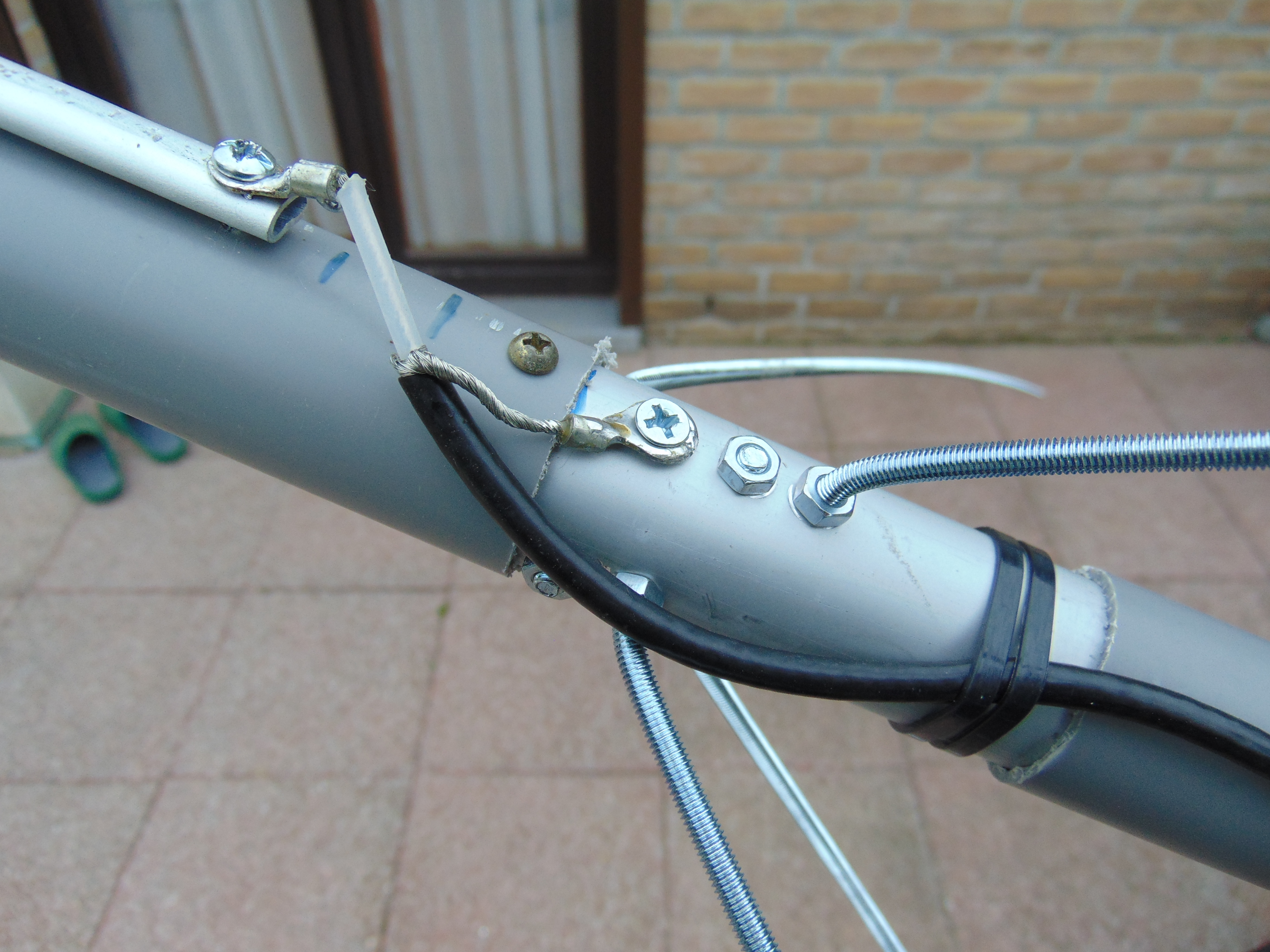

Détails de l'assemblage brin rayonnant, radiants et coax.

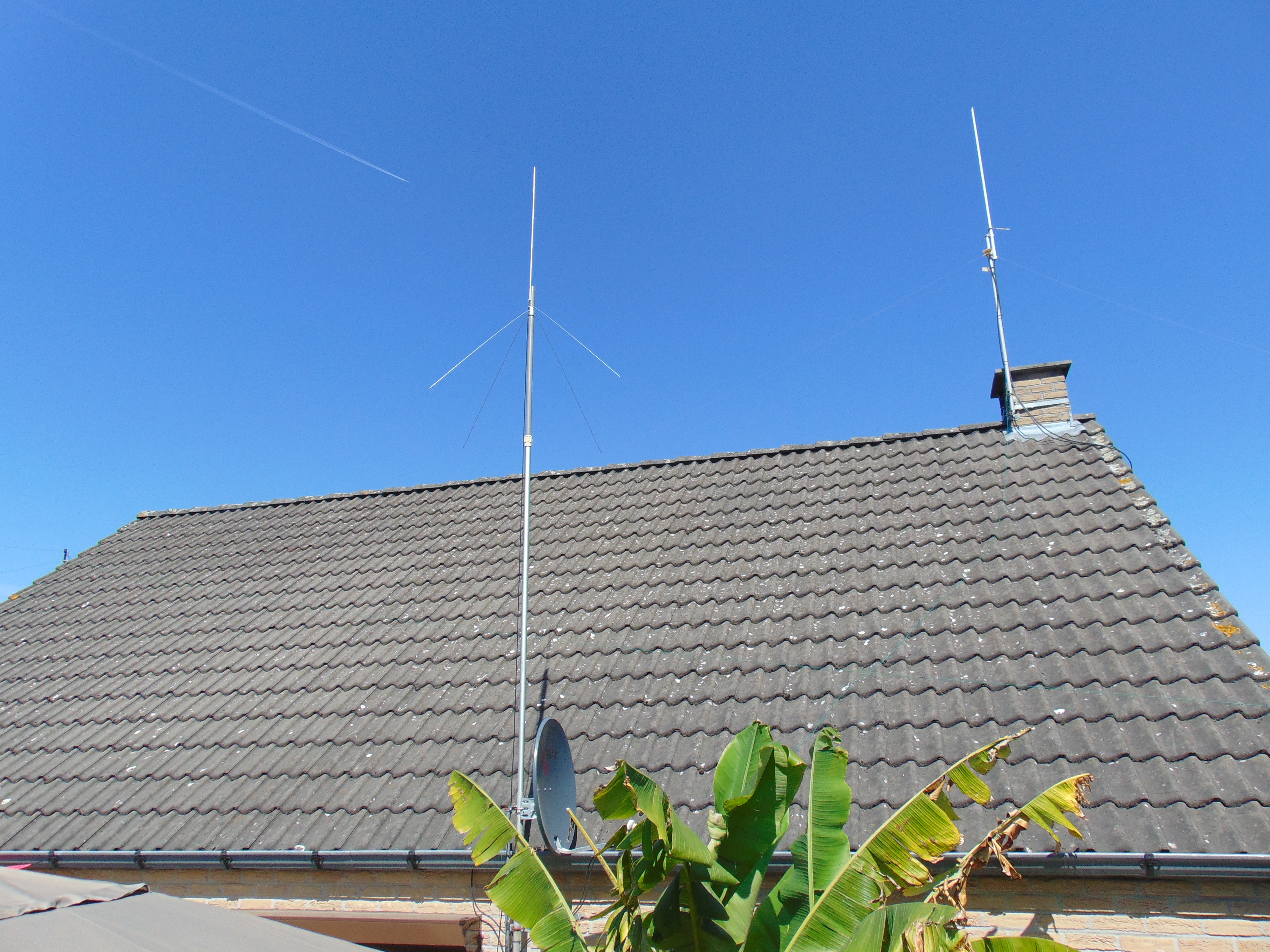

Les essais : même emplacement que pour la J pole 4 mtrs. Après règlages, le ROS est de 1,1 ( j'ai coupé le brin rayonnant à 96 cmtrs et n'ai rien touché aux radiants ). Malheureusement je n'entend presque plus Jacques ON4LGD, certainement la faute au 0 db de gain de la GP ; cette antenne me servira pour le /P, démonstration ...
