 Antenne F5HD

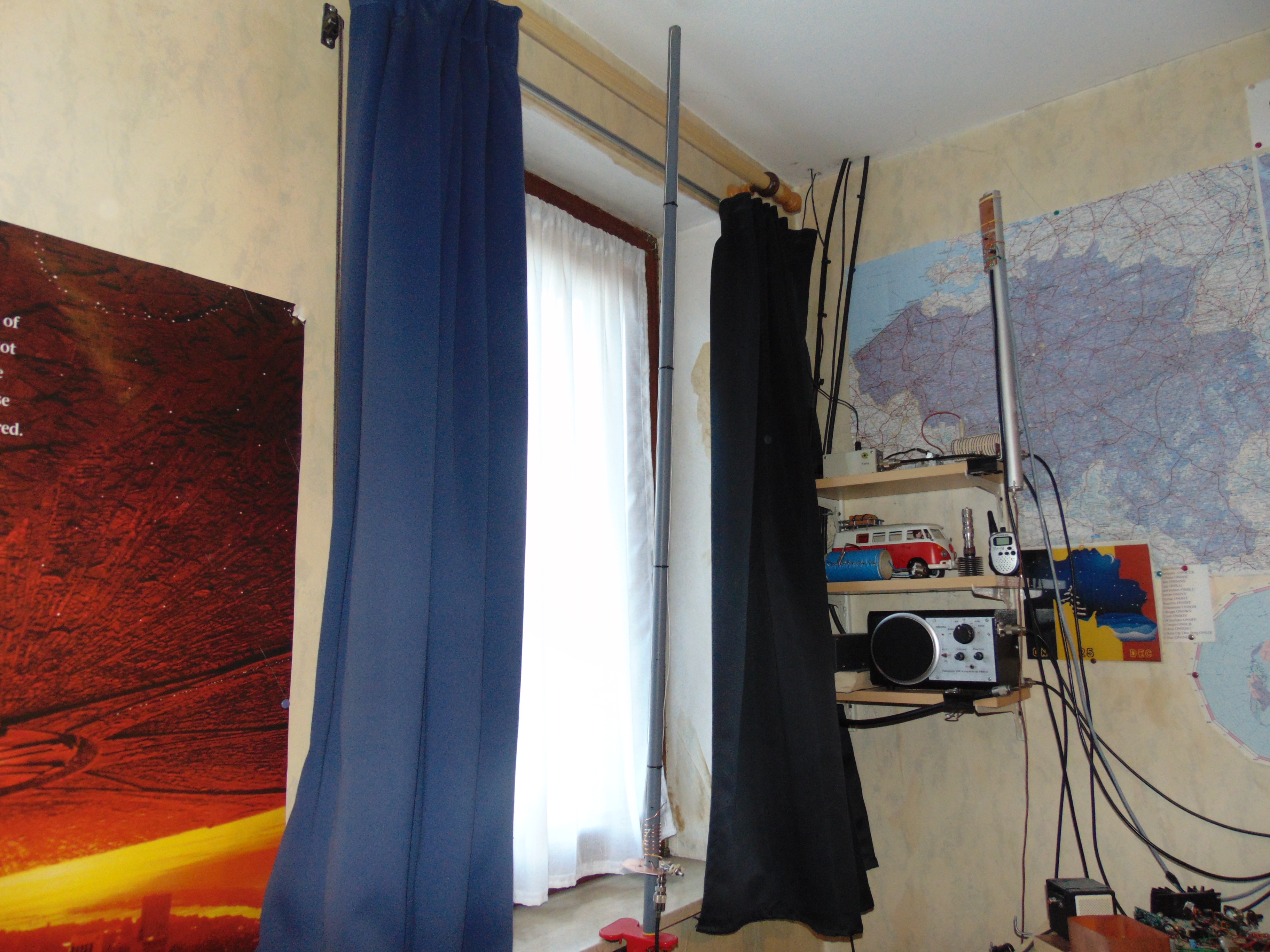

Conçue par F5HD, voici une antenne verticale pour le 40 mtrs, de dimensions réduites.

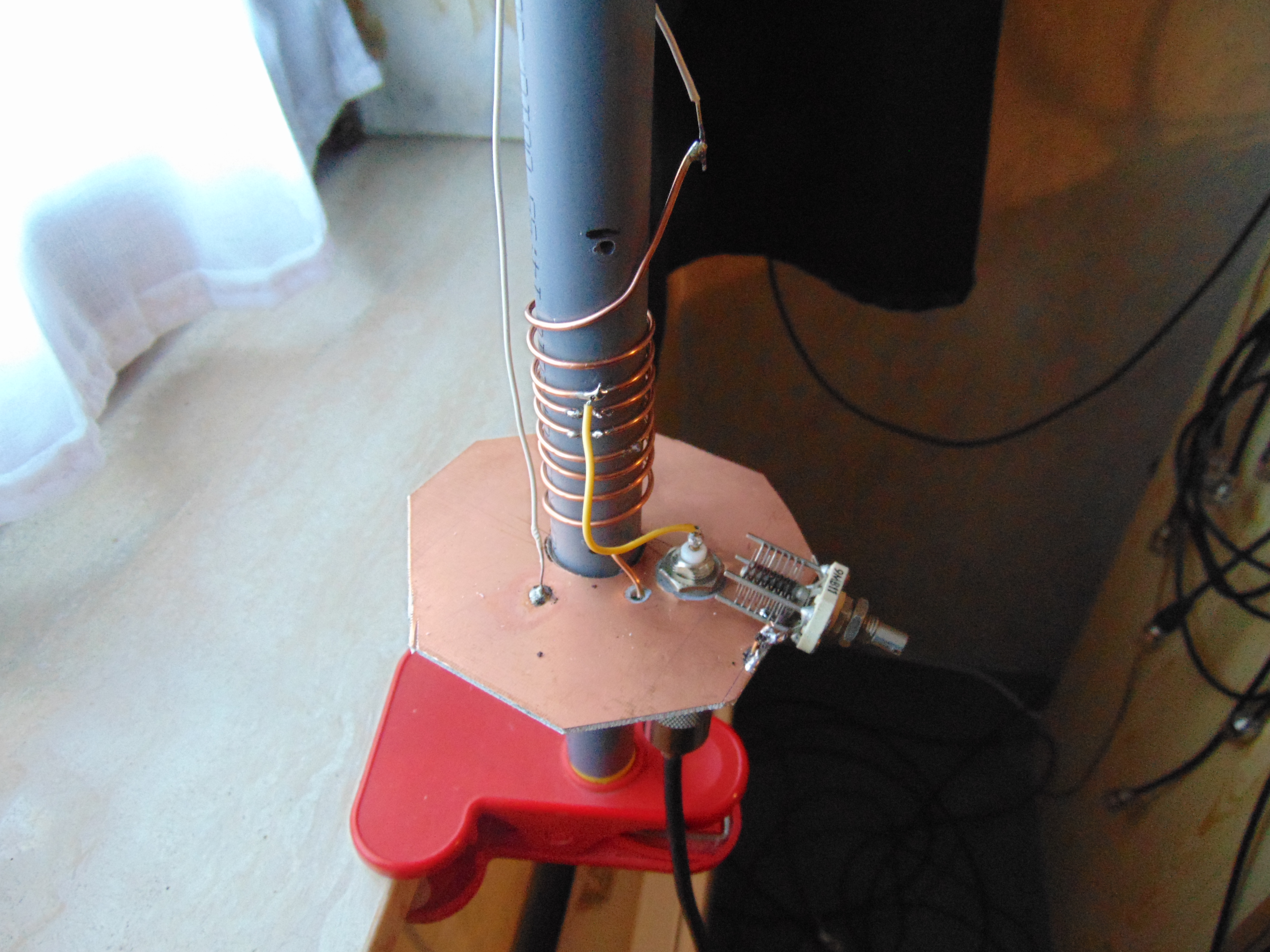

L'accord bobine + plaque époxy double face + bout de coax pour réglage fin, remplacé par un cv de petite valeur - j'en ai des tonnes à la maison donc autant les utiliser.

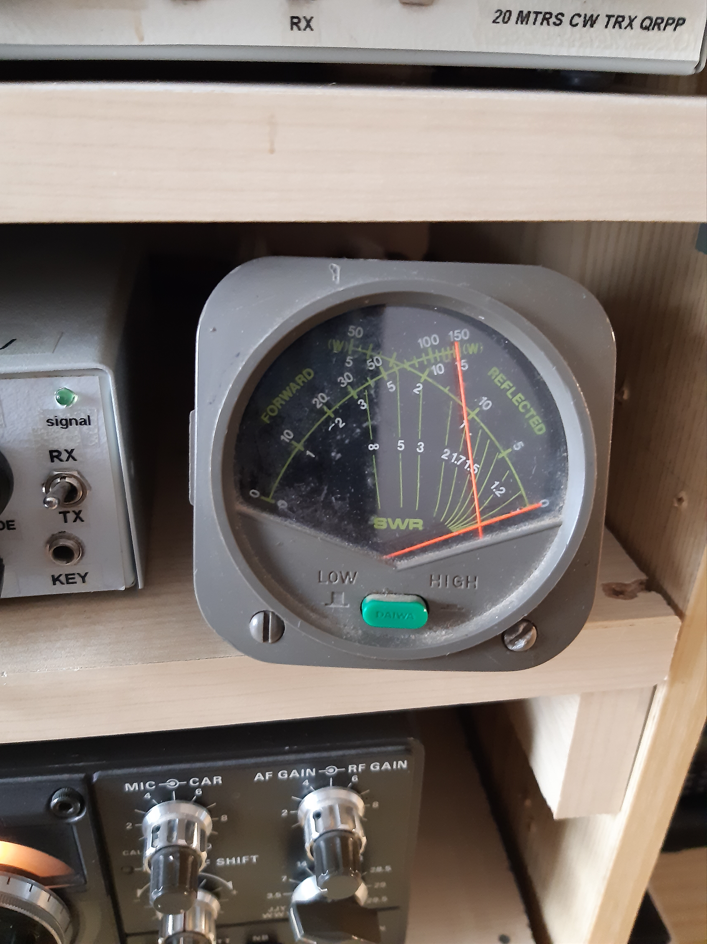

ROS parfait avec la puissance maximum du TS120V.

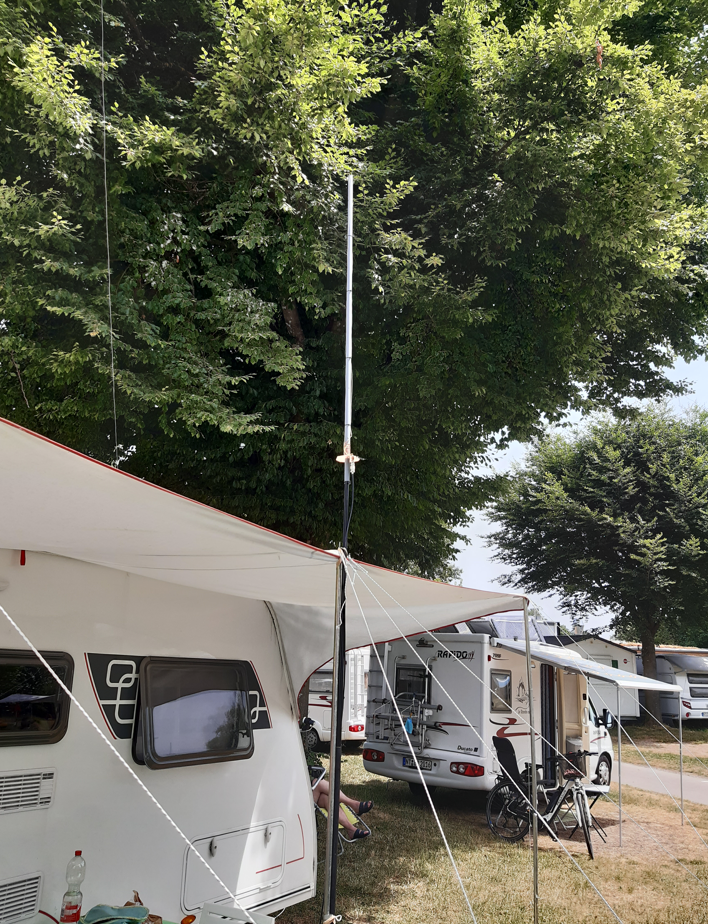

Queques beaux qso's réalisés en camping, dans le Baden-Württemberg ( DL ), antenne montée sur la solette de la caravane.

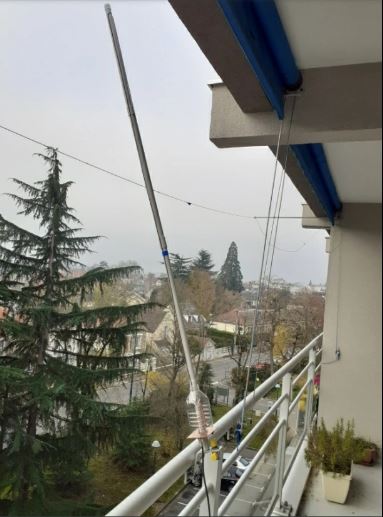

L'emploi de cet aérien est bien sûr tout indiqué en cas de manque de place, dans cet exemple habiter en appartement ( Michel F6GPU ).


Dans ce cas un pied de parasol fait office de mat, bien joué !

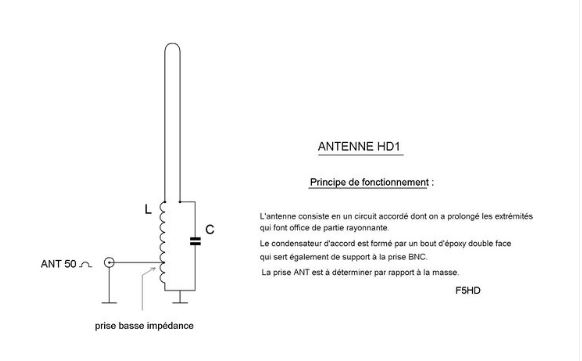

Les schémas et explications de Raymon F5HD http://f6kft.free.fr/spip.php?article84


Tout en conservant l'encombrement minimum et la réalisation sur tube d'électricien, cette antenne est réalisable pour d'autres bandes ( dont le 80 mtrs ), ce sera l'objet d'un prochain article.
